01ST-1F3
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC1k8 |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Kontaktowy czujnik |

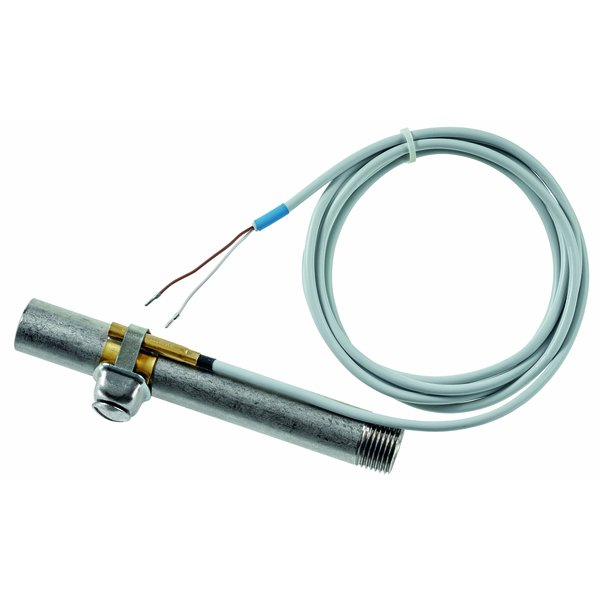

Kontaktowy czujnik do pomiaru temperatury
Ten czujnik został zaprojektowany do precyzyjnego pomiaru temperatury bezpośrednio na powierzchni rur oraz innych zaokrąglonych elementów instalacji. Jego konstrukcja, oparta na mosiężnej sondzie i przewodzie w izolacji PCW, gwarantuje szybką reakcję na zmiany temperatury oraz wysoką dokładność odczytów. Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach ogrzewania, wentylacji i klimatyzacji (HVAC).
Kluczowe cechy produktu
- Szeroki zakres pomiarowy temperatury: od -35 do +100°C.
- Zintegrowany 2-żyłowy kabel przyłączeniowy o długości 2 metrów.
- Wysoki stopień ochrony IP65, zapewniający odporność na pył i wodę.
- Krótki czas reakcji – stała czasowa wynosi typowo 17 sekund (przy zastosowaniu pasty termoprzewodzącej na rurociągu wodnym).
- Dostępność w wariantach z różnymi pasywnymi elementami pomiarowymi, takimi jak Pt100, Pt1000, Ni1000 czy NTC.
Uwagi dotyczące montażu
W celu zminimalizowania wpływu temperatury otoczenia na wynik pomiaru i zapewnienia jak najdokładniejszego odczytu temperatury powierzchni, zaleca się stosowanie pasty przewodzącej ciepło pomiędzy sondą a rurociągiem.
Zawartość zestawu
W komplecie z czujnikiem znajduje się pas mocujący, który umożliwia montaż na rurach o średnicy od 20 mm do 110 mm.
Akcesoria opcjonalne
Jako wyposażenie dodatkowe dostępne są:
- Pasta przewodząca ciepło, poprawiająca transfer ciepła z mierzonej powierzchni.
- Pas mocujący do rur o większej średnicy (od 20 mm do 250 mm).
| Przegląd typów | |
|---|---|
| Wyjście pasywnego czujnika temperatury: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1k8, NTC10k (10k2), NTC20k |
| Długość kabla: | 2m |
| Dane techniczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Woda |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 17 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy: | Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, Typowo 17 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Masa | |
| 01ST-1A3: | 0.078 kg |
| 01ST-1B3: | 0.078 kg |
| 01ST-1C3: | 0.078 kg |
| 01ST-1D3: | 0.078 kg |
| 01ST-1F3: | 0.50 kg |
| 01ST-1L3: | 0.078 kg |
| 01ST-1Q3: | 0.080 kg |
