01UT-1B

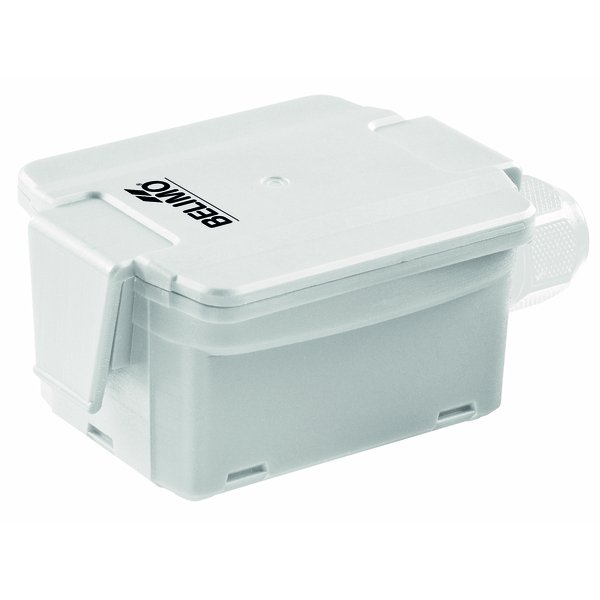

Czujnik temperatury zewnętrznej 01UT-1B Belimo, sygnał wyjściowy PT1000, zakres pomiarowy -35...50°C
Producent: Belimo
Kod produktu: 01UT-1B
| Wartości pomiarowe: | Temperatura |
| Dodatkowe funkcje: | Czujnik zewnętrzny |
Zewnętrzny czujnik do pomiaru temperatury
Prezentowany czujnik jest przeznaczony do precyzyjnego pomiaru temperatury powietrza w zastosowaniach zewnętrznych. Jego solidna konstrukcja sprawia, że doskonale nadaje się do monitorowania warunków w wymagających lokalizacjach, takich jak:
- Chłodnie i mroźnie
- Szklarnie i obiekty rolnicze
- Zakłady produkcyjne
- Hale magazynowe
Kluczowe właściwości produktu
- Wysoka odporność: Obudowa o klasie szczelności IP65 oraz NEMA 4X zapewnia pełną ochronę przed wnikaniem pyłu i wody, co gwarantuje niezawodność w trudnych warunkach atmosferycznych.
- Trwałość materiałów: Elementy obudowy wykonane z poliwęglanu (PC) są odporne na promieniowanie UV, co zapobiega ich degradacji pod wpływem słońca i zapewnia długotrwały estetyczny wygląd.
- Szeroki zakres pomiarowy: Urządzenie efektywnie mierzy temperaturę w zakresie od -35°C do +50°C.
- Łatwa instalacja: Montaż jest uproszczony dzięki zastosowaniu wtykanego bloku zacisków sprężynowych dla przewodów o przekroju do 2,5 mm² oraz dławnicy kablowej z wbudowanym odciążeniem.
- Bezpieczeństwo: Czujnik pracuje w standardzie bezpiecznego, niskiego napięcia (PELV), zgodnie z klasą ochronności III.
Dostępne warianty czujnika
Produkt dostępny jest w wielu wersjach, różniących się typem pasywnego elementu pomiarowego, aby zapewnić kompatybilność z różnymi systemami automatyki:
- Pt100 (01UT-1A)
- Pt1000 (01UT-1B)
- Ni1000 (01UT-1C)
- Ni1000TK5000 (01UT-1D)
- NTC1k8 (01UT-1F)
- NTC10k (10k2) (01UT-1L)
- NTC10k Carel (01UT-1N)
- NTC20k (01UT-1Q)
Zawartość zestawu
W opakowaniu znajdują się wszystkie elementy niezbędne do montażu:
- Płyta montażowa
- Kołki rozporowe
- Śruby
| Przegląd typów | |
|---|---|
| Typ 01UT-1A: | Pt100 |
| Typ 01UT-1B: | Pt1000 |
| Typ 01UT-1C: | Ni1000 |
| Typ 01UT-1D: | Ni1000TK5000 |
| Typ 01UT-1F: | NTC1k8 |
| Typ 01UT-1L: | NTC10k (10k2) |
| Typ 01UT-1N: | NTC10k Carel |
| Typ 01UT-1Q: | NTC20k |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...50°C [-30...120°F] |
| Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k Carel): | <0.2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Czujniki pasywne): | w zależności od typu |
| Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 854 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...50°C [-30...122°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, biała, Spód: PC, biały, Uszczelka: NBR70, czarna, Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, biały |
| Płyta montażowa: | PC, szary RAL 7001 |
| Wymiary i masa | |
| Masa: | 0.12 kg |
