01UT-1F
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC1k8 |
| Dodatkowe funkcje: | Czujnik zewnętrzny |

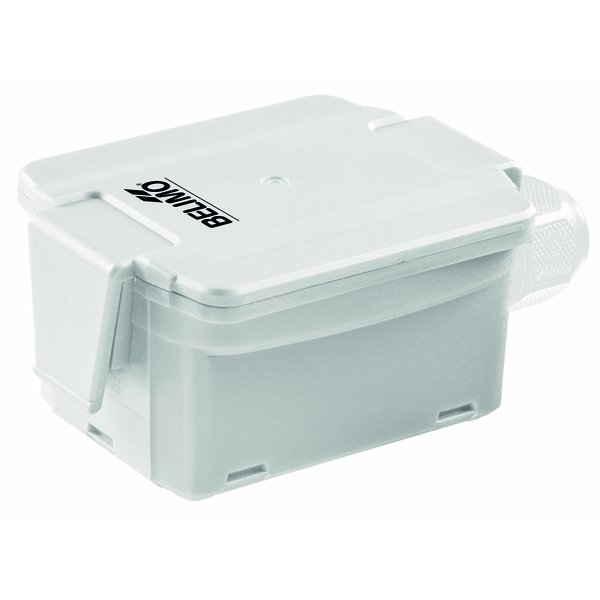

Zewnętrzny czujnik temperatury do precyzyjnych pomiarów
Ten czujnik został zaprojektowany do niezawodnego pomiaru temperatury w warunkach zewnętrznych. Jest idealnym rozwiązaniem dla szerokiej gamy zastosowań, takich jak chłodnie, szklarnie, a także w obiektach przemysłowych, w tym w zakładach produkcyjnych i halach magazynowych. Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X zapewnia skuteczną ochronę przed czynnikami atmosferycznymi.
Główne cechy produktu
- Szeroki zakres pomiarowy temperatury: od -35 do 50°C.
- Wysoka klasa szczelności obudowy IP65 / NEMA 4X chroniąca przed pyłem i wodą.
- Obudowa wykonana z materiałów odpornych na promieniowanie UV, co gwarantuje długą żywotność.
- Łatwe podłączenie elektryczne dzięki wtykanym blokom zacisków sprężynowych dla przewodów o przekroju do 2.5 mm².
- Zintegrowana dławnica kablowa z odciążeniem, przeznaczona dla kabli o średnicy od 6 do 8 mm.
- Przeznaczony do pomiaru temperatury powietrza.
- Możliwość pracy w otoczeniu o wilgotności do 95% (bez kondensacji).
Dostępne warianty czujnika
Produkt jest dostępny w kilku wersjach, różniących się typem wbudowanego pasywnego czujnika temperatury:
- 01UT-1A: Pt100
- 01UT-1B: Pt1000
- 01UT-1C: Ni1000
- 01UT-1D: Ni1000TK5000
- 01UT-1F: NTC1k8
- 01UT-1L: NTC10k (10k2)
- 01UT-1N: NTC10k Carel
- 01UT-1Q: NTC20k
Zawartość zestawu
- Czujnik zewnętrzny temperatury
- Płyta montażowa
- Kołki rozporowe
- Śruby montażowe
Uwagi dotyczące instalacji i użytkowania
Urządzenie zostało zaprojektowane do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Prace montażowe i podłączeniowe muszą być wykonywane przez osoby z odpowiednimi uprawnieniami, przy odłączonym zasilaniu. W przypadku stosowania długich przewodów połączeniowych, należy uwzględnić wpływ rezystancji kabla na dokładność pomiaru.
| Przegląd typów | |
|---|---|
| Typ 01UT-1A: | Pt100 |
| Typ 01UT-1B: | Pt1000 |
| Typ 01UT-1C: | Ni1000 |
| Typ 01UT-1D: | Ni1000TK5000 |
| Typ 01UT-1F: | NTC1k8 |
| Typ 01UT-1L: | NTC10k (10k2) |
| Typ 01UT-1N: | NTC10k Carel |
| Typ 01UT-1Q: | NTC20k |
| Dane techniczne | |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...50°C [-30...120°F] |
| Prąd pomiarowy: | Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC10k Carel: <0.2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 854 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...50°C [-30...122°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, biała Spód: PC, biały Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, biały |
| Płyta montażowa: | PC, szary RAL 7001 |
| Masa | |
| Typ 01UT-1A: | 0.12 kg |
| Typ 01UT-1B: | 0.12 kg |
| Typ 01UT-1C: | 0.12 kg |
| Typ 01UT-1D: | 0.12 kg |
| Typ 01UT-1F: | 0.12 kg |
| Typ 01UT-1L: | 0.12 kg |
| Typ 01UT-1N: | 0.12 kg |
| Typ 01UT-1Q: | 0.12 kg |
