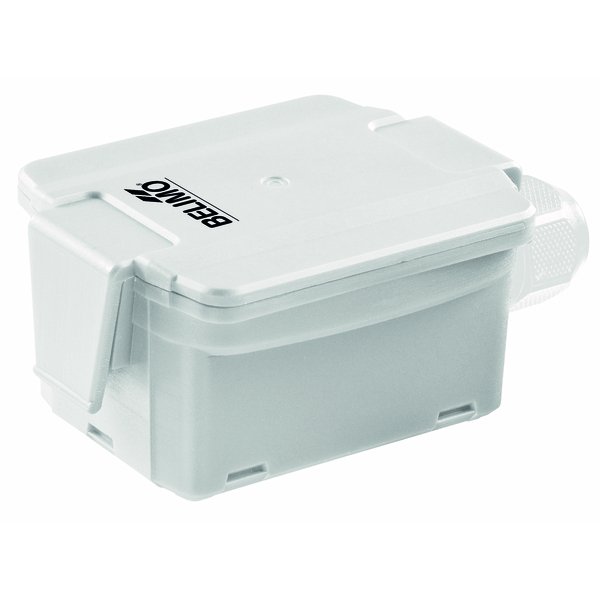

01UT-1L
Czujnik zewnętrzny temperatury pasywny, NTC10k (10k2)
Kod produktu: 01UT-1L
| Wartości pomiarowe: | Temperatura |
| Dodatkowe funkcje: | Czujnik zewnętrzny |
Zewnętrzny czujnik do pomiaru temperatury
Precyzyjny czujnik przeznaczony do mierzenia temperatury powietrza w lokalizacjach zewnętrznych. Jego wytrzymała konstrukcja sprawia, że jest to doskonały wybór do zastosowań w trudnych warunkach, takich jak chłodnie, szklarnie, a także w zakładach produkcyjnych i halach magazynowych.
Kluczowe cechy produktu
- Wysoki stopień ochrony obudowy IP65 oraz NEMA 4X, zapewniający odporność na warunki atmosferyczne.
- Szeroki zakres pomiarowy temperatury od -35°C do 50°C.
- Obudowa wykonana z białego poliwęglanu (PC) odpornego na promieniowanie UV.
- Wygodne podłączenie przewodów za pomocą wtykanych zacisków sprężynowych (do 2.5 mm²).
- Wyposażony w dławnicę kablową z odciążeniem dla przewodów o średnicy 6-8 mm.
Zastosowanie
Urządzenie jest przeznaczone do wykorzystania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Dostępne warianty czujnika pasywnego
- Pt100
- Pt1000
- Ni1000
- Ni1000TK5000
- NTC1k8
- NTC10k (10k2)
- NTC10k Carel
- NTC20k
Zawartość zestawu
- Płyta montażowa
- Kołki rozporowe
- Śruby
| Przegląd typów | |
|---|---|
| 01UT-1A: | Pt100 |
| 01UT-1B: | Pt1000 |
| 01UT-1C: | Ni1000 |
| 01UT-1D: | Ni1000TK5000 |
| 01UT-1F: | NTC1k8 |
| 01UT-1L: | NTC10k (10k2) |
| 01UT-1N: | NTC10k Carel |
| 01UT-1Q: | NTC20k |
| Dane techniczne | |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...50°C [-30...120°F] |
| Prąd pomiarowy: | Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC10k Carel: <0.2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 854 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL Enclosure Type): | 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...50°C [-30...122°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, biała Spód: PC, biały Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, biały |
| Płyta montażowa: | PC, szary RAL 7001 |
| Masa | |
| 01UT-1A: | 0.12 kg |
| 01UT-1B: | 0.12 kg |
| 01UT-1C: | 0.12 kg |
| 01UT-1D: | 0.12 kg |
| 01UT-1F: | 0.12 kg |
| 01UT-1L: | 0.12 kg |
| 01UT-1N: | 0.12 kg |
| 01UT-1Q: | 0.12 kg |
