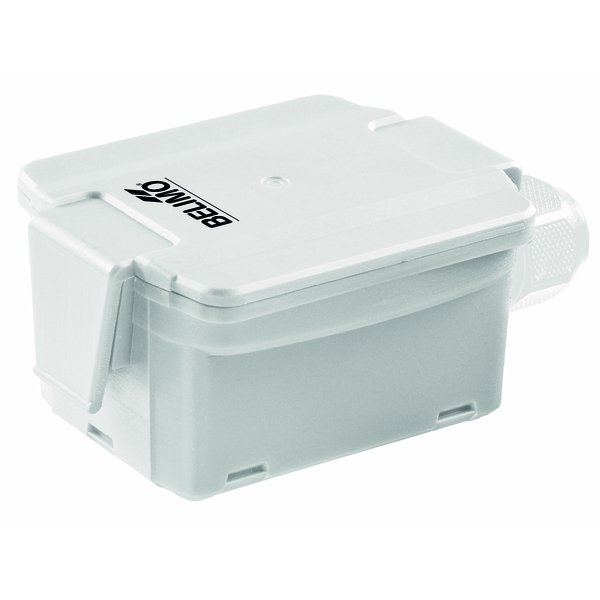

01UT-1Q
Czujnik zewnętrzny temperatury pasywny, NTC20k
Kod produktu: 01UT-1Q
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC20k |
| Dodatkowe funkcje: | Czujnik wewnętrzny, Czujnik zewnętrzny |
Zewnętrzny czujnik temperatury do zastosowań profesjonalnych
Zaprojektowany do precyzyjnego pomiaru temperatury powietrza w warunkach zewnętrznych. Czujnik ten jest idealnym rozwiązaniem dla systemów HVAC, a także do zastosowań w obiektach wymagających stałego monitoringu temperatury, takich jak chłodnie, szklarnie, hale produkcyjne czy magazyny.
Kluczowe cechy produktu:
- Wysoka odporność: Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X zapewnia doskonałą ochronę przed pyłem, wodą i trudnymi warunkami atmosferycznymi.
- Trwałość materiałów: Obudowa wykonana z materiału PC odpornego na promieniowanie UV gwarantuje długą żywotność i niezawodność nawet przy stałej ekspozycji na słońce.
- Szeroki zakres pomiarowy: Urządzenie pracuje efektywnie w zakresie temperatur od -35°C do 50°C, co pozwala na jego stosowanie w zróżnicowanych strefach klimatycznych.
- Wiele wariantów: Dostępność modeli z różnymi pasywnymi elementami pomiarowymi (m.in. Pt100, Pt1000, Ni1000, NTC) pozwala na łatwą integrację z większością systemów automatyki budynkowej.
- Łatwa instalacja: Montaż jest prosty i szybki dzięki zastosowaniu wtykanych zacisków sprężynowych oraz dołączonym do zestawu akcesoriom montażowym.
Zastosowanie
Urządzenie jest przeznaczone do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego solidna konstrukcja sprawia, że jest doskonałym wyborem do monitorowania temperatury zewnętrznej dla potrzeb sterowania systemami w budynkach.
Zawartość zestawu:
- Czujnik temperatury 01UT
- Płyta montażowa
- Kołki rozporowe i śruby do montażu
| Przegląd typów | |
|---|---|
| 01UT-1A: | Pt100 |
| 01UT-1B: | Pt1000 |
| 01UT-1C: | Ni1000 |
| 01UT-1D: | Ni1000TK5000 |
| 01UT-1F: | NTC1k8 |
| 01UT-1L: | NTC10k (10k2) |
| 01UT-1N: | NTC10k Carel |
| 01UT-1Q: | NTC20k |
| Dane techniczne | |
| Dane elektryczne | |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...50°C [-30...120°F] |
| Prąd pomiarowy (Pt100): | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy (Pt1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (Ni1000TK5000): | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy (NTC1k8): | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k (10k2)): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC10k Carel): | <0.2 mA @ 25°C [77°F] |
| Prąd pomiarowy (NTC20k): | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury (Pt..): | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność pomiaru temperatury (Ni..): | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność pomiaru temperatury (NTC1k8): | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność pomiaru temperatury (NTC..): | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 854 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...50°C [-30...122°F] |
| Temperatura powierzchni obudowy: | Max. 90°C [195°F] |
| Materiały | |
| Obudowa (Pokrywa): | PC, biała |
| Obudowa (Spód): | PC, biały |
| Obudowa (Uszczelka): | NBR70, czarna |
| Obudowa (Cechy): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, biały |
| Płyta montażowa: | PC, szary RAL 7001 |
| Masa | |
| 01UT-1A: | 0.12 kg |
| 01UT-1B: | 0.12 kg |
| 01UT-1C: | 0.12 kg |
| 01UT-1D: | 0.12 kg |
| 01UT-1F: | 0.12 kg |
| 01UT-1L: | 0.12 kg |
| 01UT-1N: | 0.12 kg |
| 01UT-1Q: | 0.12 kg |
