20DTS-1P3

Zaawansowana ochrona przeciwzamrożeniowa dla systemów HVAC

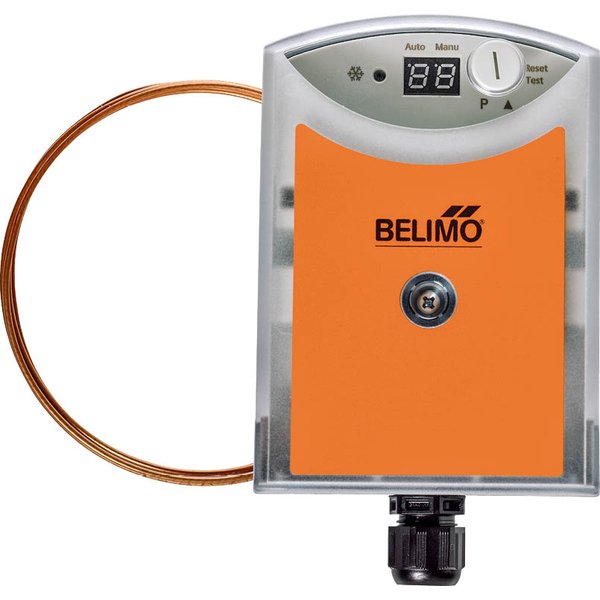

Czujnik przeciwzamrożeniowy 20DTS-1P został zaprojektowany do precyzyjnego monitorowania temperatury w nagrzewnicach wodno-powietrznych, stosowanych w instalacjach wentylacyjnych i klimatyzacyjnych. Jego głównym zadaniem jest skuteczne zapobieganie uszkodzeniom wymienników ciepła, które mogłyby powstać na skutek zamarznięcia wody. Urządzenie wykorzystuje aktywną kapilarę do pomiaru temperatury i sygnalizuje ryzyko zamrożenia za pomocą dwóch niezależnych wyjść: analogowego sygnału DC 0...10 V oraz bezpotencjałowego zestyku przełącznego.

Kluczowe funkcje i zasada działania

Dzięki zastosowaniu kapilary wypełnionej parą oraz specjalnej membrany, czujnik precyzyjnie mierzy najniższą temperaturę występującą na odcinku o długości co najmniej 250 mm. Urządzenie realizuje swoje zadania ochronne poprzez trzy niezależne funkcje:

• Sterowanie zaworem ogrzewania: W przypadku wykrycia spadku temperatury, czujnik wysyła proporcjonalny sygnał analogowy DC 0...10 V, który otwiera zawór nagrzewnicy, zapobiegając zamarznięciu.
• Zabezpieczenie instalacji: Wbudowany zestyk sterujący pozwala na natychmiastowe wyłączenie wentylatorów i zamknięcie przepustnic powietrznych, co stanowi dodatkową warstwę ochrony.
• Dostęp do danych pomiarowych: Urządzenie udostępnia odczytaną wartość temperatury w postaci sygnału DC 0...10 V, która może być wykorzystana przez inne systemy automatyki budynkowej.

Inteligentna funkcja rozruchowa

Aby zapobiec częstemu przełączaniu się instalacji podczas jej rozruchu, czujnik wyposażono w unikalną funkcję rozruchową. Sygnał zabezpieczenia przeciwzamrożeniowego jest dodawany do sygnału sterującego zaworem, co powoduje jego pełne otwarcie, zanim przekaźnik alarmowy przełączy się w stan "Mróz". Takie rozwiązanie zapewnia stabilną i bezawaryjną pracę systemu od samego początku.

Elastyczne tryby pracy

Użytkownik ma możliwość wyboru jednego z trzech trybów pracy, dostosowując działanie urządzenia do specyfiki instalacji:

• Tryb automatyczny „Auto”: Po ustąpieniu zagrożenia (wzrost temperatury o ok. 2 K), przekaźnik wyjściowy automatycznie powraca do normalnego stanu pracy.
• Tryb ręczny „Manu”: W tym trybie, po zadziałaniu zabezpieczenia, powrót do stanu normalnego wymaga interwencji operatora poprzez naciśnięcie przycisku kasowania lub chwilowe odcięcie zasilania.
• Tryb testowy „Test”: Umożliwia wymuszenie przełączenia przekaźnika w pozycję alarmową w celu sprawdzenia poprawności działania połączonych z nim elementów wykonawczych.

Niezawodność i sygnalizacja błędów

Urządzenie zostało zaprojektowane z myślą o maksymalnej niezawodności. W przypadku uszkodzenia (pęknięcia) kapilary, czujnik automatycznie przełącza się w tryb przeciwzamrożeniowy, aktywując przekaźnik i sygnalizując awarię za pomocą diody LED oraz migającego komunikatu na wyświetlaczu. Konfiguracja urządzenia jest prosta i odbywa się za pomocą dwóch przycisków oraz czytelnego, dwucyfrowego wyświetlacza segmentowego.

Dostępne warianty

Produkt jest dostępny w dwóch wersjach, różniących się długością kapilary:

• 20DTS-1P3: z kapilarą o długości 2 m
• 20DTS-1P5: z kapilarą o długości 6 m
