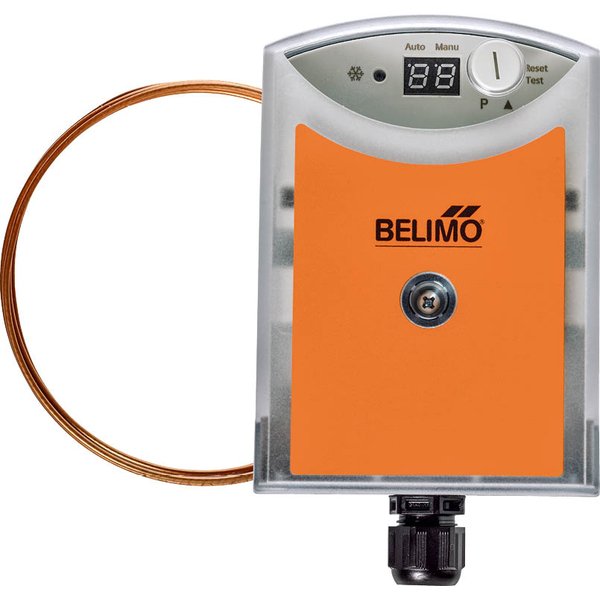

20DTS-1P5

Zaawansowana ochrona przeciwzamrożeniowa z funkcją rozruchu

Czujnik przeciwzamrożeniowy 20DTS-1P.. został zaprojektowany do precyzyjnego monitorowania temperatury w nagrzewnicach wodnych i powietrznych. Jego głównym zadaniem jest skuteczna ochrona instalacji wentylacyjnych oraz klimatyzacyjnych przed kosztownymi uszkodzeniami, które mogą być spowodowane przez zamarzanie wody w systemie.

Urządzenie wykorzystuje aktywną kapilarę wypełnioną parą, która mierzy najniższą temperaturę na odcinku co najmniej 250 mm. W przypadku wykrycia ryzyka zamarznięcia, czujnik sygnalizuje zagrożenie za pomocą analogowego sygnału wyjściowego DC 0...10 V oraz bezpotencjałowego zestyku przełącznego.

Kluczowe funkcje i działanie

Czujnik realizuje swoje zadania ochronne poprzez trzy niezależne, zintegrowane funkcje:

• Sterowanie zaworem ogrzewania: Proporcjonalnie otwiera zawór za pomocą analogowego sygnału nastawczego 0...10 V, aby aktywnie przeciwdziałać spadkowi temperatury.
• Zarządzanie systemem wentylacji: Automatycznie wyłącza wentylatory i zamyka przepustnice powietrzne za pośrednictwem wbudowanego zestyku sterującego, aby zatrzymać napływ zimnego powietrza.
• Przekazywanie danych: Udostępnia bieżącą, zmierzoną wartość temperatury jako sygnał 0...10 V, który może być wykorzystany przez nadrzędne systemy sterowania.

Inteligentna funkcja rozruchu

Unikalną cechą urządzenia jest funkcja rozruchu, która zapobiega niestabilnej pracy i częstemu przełączaniu instalacji, szczególnie w fazie jej uruchamiania. System najpierw w pełni otwiera zawór ogrzewania, a dopiero później, jeśli temperatura nadal spada, przełącza przekaźnik w stan alarmowy "Mróz".

Elastyczne tryby pracy

Użytkownik może wybrać jeden z trzech dostępnych trybów pracy, dostosowując działanie czujnika do specyfiki instalacji:

• Tryb automatyczny „Auto”: Po ustąpieniu zagrożenia (wzrost temperatury o ok. 2 K), przekaźnik automatycznie powraca do normalnego stanu pracy.
• Tryb ręczny „Manu”: Wymaga ręcznego potwierdzenia usunięcia usterki przez naciśnięcie przycisku "kasuj" na obudowie lub poprzez chwilowe odłączenie zasilania.
• Tryb testowy „Test”: Pozwala na wymuszenie stanu alarmowego w celach serwisowych i diagnostycznych, co ułatwia weryfikację poprawności działania całej instalacji.

Obsługa i diagnostyka

Ustawienia, takie jak punkt przełączania czy tryb pracy, wprowadza się w prosty sposób za pomocą dwóch przycisków i czytelnego, dwucyfrowego wyświetlacza LED. Urządzenie posiada również wbudowaną funkcję sygnalizacji błędu – w przypadku uszkodzenia (pęknięcia) kapilary, czujnik automatycznie przechodzi w tryb alarmu przeciwzamrożeniowego, co zapewnia maksymalne bezpieczeństwo instalacji.

Dostępne warianty

Produkt jest dostępny w dwóch wersjach, różniących się długością kapilary:

• 20DTS-1P3: z kapilarą o długości 2 m
• 20DTS-1P5: z kapilarą o długości 6 m
