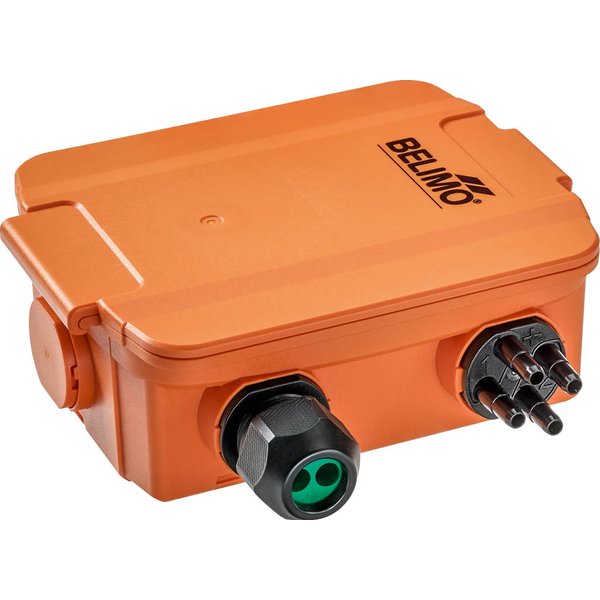

22ADP-124D

Czujnik ciśnienia różnicowego powietrza, podwójny, -100...2500 Pa, 2 systemy pomiarowe, 0...5 V, 0...10 V

Kod produktu: 22ADP-124D

Wartości pomiarowe:	Ciśnienie
Sygnał wyjściowy:	0...10 V, 0...5 V
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	2 systemy pomiarowe, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Podwójny czujnik ciśnienia różnicowego

Model 22ADP-124 to zaawansowany przetwornik ciśnienia różnicowego, który wyróżnia się dwoma niezależnymi systemami pomiarowymi w jednej obudowie. Urządzenie jest przeznaczone do precyzyjnego monitorowania różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów. Dzięki swojej budowie i funkcjonalności stanowi niezawodne rozwiązanie dla nowoczesnych systemów automatyki budynkowej.

Kluczowe cechy produktu

Podwójny system pomiarowy: Urządzenie integruje dwa niezależne układy pomiarowe, co pozwala na jednoczesne monitorowanie dwóch punktów w instalacji przy użyciu jednego przetwornika.
Elastyczność konfiguracji: Użytkownik ma do wyboru 8 różnych zakresów pomiarowych (od -100 Pa do 2500 Pa), co pozwala na dopasowanie czujnika do specyficznych wymagań aplikacji.
Uniwersalne sygnały wyjściowe: Każdy z systemów pomiarowych posiada własne, konfigurowalne przełącznikiem wyjście analogowe napięciowe 0...5 V lub 0...10 V.
Regulowany czas reakcji: Możliwość ustawienia czasu odpowiedzi na 0,8 s lub 4,0 s w zależności od dynamiki monitorowanego procesu.
Wysoka odporność: Solidna obudowa o stopniu ochrony IP65 / NEMA 4X zapewnia ochronę przed pyłem i wodą, gwarantując niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

Czujnik doskonale sprawdza się w stacjonarnych instalacjach wentylacji, ogrzewania i klimatyzacji (HVAC). Jest idealnym rozwiązaniem do:

Monitorowania stanu zabrudzenia filtrów powietrza,
Kontroli pracy wentylatorów (np. monitorowanie pasów klinowych),
Nadzoru nad położeniem klap w systemach wentylacji, w tym klap pożarowych.

Wersja z wyświetlaczem

Produkt jest opcjonalnie dostępny w wariancie z wbudowanym, podświetlanym wyświetlaczem LCD (model 22ADP-124F), który umożliwia lokalny odczyt mierzonych wartości. Jednostki pomiarowe (Pa lub cale słupa wody) są konfigurowalne.

Skład zestawu

W opakowaniu z czujnikiem znajdują się niezbędne akcesoria montażowe:

Płyta montażowa,
Zestaw do podłączenia kanałowego (2 metry rurki PVC oraz 2 plastikowe króćce przyłączeniowe),
Kołki montażowe i śruby.

Przegląd typów
Typ 22ADP-124D - Zakres pomiarowy:	-100...2500 Pa
Typ 22ADP-124D - Sygnał wyjściowy aktywnego czujnika ciśnienia:	0...5 V, 0...10 V
Typ 22ADP-124D - Ciśnienie rozrywające:	40 kPa
Typ 22ADP-124D - Rodzaj wyświetlacza:	-
Typ 22ADP-124F - Zakres pomiarowy:	-100...2500 Pa
Typ 22ADP-124F - Sygnał wyjściowy aktywnego czujnika ciśnienia:	0...5 V, 0...10 V
Typ 22ADP-124F - Ciśnienie rozrywające:	40 kPa
Typ 22ADP-124F - Rodzaj wyświetlacza:	LCD
Dane techniczne - Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane techniczne - Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Wyjście analogowe:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem; Wartości pomiarowe: Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane techniczne - Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień; Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Dane techniczne - Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Ustawienie zakresu S0:	0...2500 Pa (0...10 inch WC, fabryczne)
Ustawienie zakresu S1:	0...2000 Pa (0...8 inch WC)
Ustawienie zakresu S2:	0...1500 Pa (0...6 inch WC)
Ustawienie zakresu S3:	0...1000 Pa (0...4 inch WC)
Ustawienie zakresu S4:	0...500 Pa (0...2 inch WC)
Ustawienie zakresu S5:	0...250 Pa (0...1 inch WC)
Ustawienie zakresu S6:	0...100 Pa (0...0.4 inch WC)
Ustawienie zakresu S7:	-100...100 Pa (-0.4...0.4 inch WC)
Dokładność (zakres ≤ 500 Pa):	± 5 Pa
Dokładność (zakres > 500 Pa):	± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dane techniczne - Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Dane techniczne - Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
22ADP-124D:	0.44 kg
22ADP-124F:	0.48 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
