22ADP-154

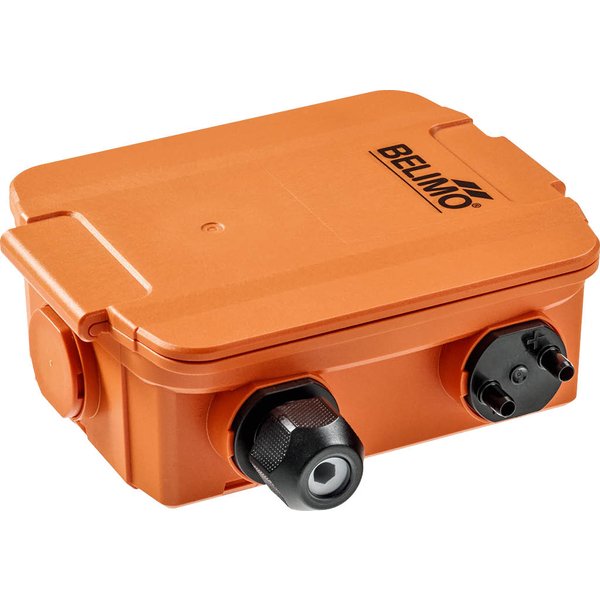

Przetwornik różnicy ciśnień 22ADP-154 Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...2500 Pa)

Producent: Belimo

Kod produktu: 22ADP-154

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	2 systemy pomiarowe, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Przetwornik Różnicy Ciśnień Powietrza z Interfejsem Modbus

Zaawansowany przetwornik pomiarowy przeznaczony do precyzyjnego monitorowania różnicy ciśnień, a także nadciśnienia i podciśnienia. Urządzenie jest dedykowane do pracy z powietrzem oraz innymi niepalnymi i nieagresywnymi gazami. Dzięki komunikacji przez Modbus RTU oraz ośmiu wybieranym zakresom pomiarowym, czujnik oferuje wyjątkową elastyczność i łatwość integracji z systemami automatyki budynkowej. Dostępny jest również wariant z wbudowanym wyświetlaczem LCD dla wygody lokalnego odczytu pomiarów.

Główne obszary zastosowań

Czujnik ten jest idealnym rozwiązaniem dla instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Najczęściej wykorzystuje się go do:

Kontroli stopnia zabrudzenia filtrów powietrza,
Monitorowania pracy wentylatorów, np. stanu pasów klinowych,
Sprawdzania położenia klap w systemach wentylacji pożarowej.

Najważniejsze cechy produktu

Wszechstronność pomiaru: Mierzy różnicę ciśnień oraz przepływ objętościowy.
Elastyczność konfiguracji: 8 przełączanych zakresów pomiarowych w zakresie od -100 do 2500 Pa.
Komunikacja Modbus: Zintegrowany interfejs Modbus RTU ułatwiający integrację z systemami nadrzędnymi.
Podwójny sygnał wyjściowy: Dwa aktywne wyjścia analogowe, konfigurowalne jako 0...5 V lub 0...10 V.
Wysoka odporność: Solidna obudowa o klasie szczelności IP65 / NEMA 4X, wykonana z materiałów odpornych na promieniowanie UV.
Opcjonalny wyświetlacz: Dostępna wersja z podświetlanym ekranem LCD, który ułatwia odczyt wartości pomiarowych bezpośrednio na urządzeniu.

Zawartość zestawu

Płyta montażowa
Zestaw przyłączeniowy do kanału (wąż PVC o długości 2 m oraz 2 plastikowe króćce przyłączeniowe)
Dławnica kablowa z odciążeniem
Kołki montażowe i śruby

Dane ogólne
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Funkcja:	Przetwornik pomiarowy ciśnienia różnicowego z 8 wybieranymi zakresami i interfejsem Modbus.
Zastosowanie:	Monitorowanie nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów. Typowe zastosowanie w instalacjach HVAC: do monitorowania filtrów powietrza, pasów klinowych wentylatorów lub klap wentylacji pożarowej.
Interfejs:	Modbus RTU
Zakres pomiarowy:	-100...2500 Pa
Sygnał wyjściowy (aktywny czujnik ciśnienia):	0...5 V, 0...10 V
Sygnał wyjściowy (aktywny czujnik przepływu objętościowego):	0...5 V, 0...10 V
Ciśnienie rozrywające:	40 kPa
Rodzaj wyświetlacza:	Opcjonalnie LCD
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Communication:	Modbus RTU
Liczba węzłów:	Modbus, patrz opis interfejsu
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem (opcjonalnie)
Wartości pomiarowe przepływu objętościowego:	m³/h, stopy³/minutę (konfigurowalne)
Wartości pomiarowe ciśnienia:	Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Ustawienia zakresu pomiaru ciśnienia (S0):	0...2500 Pa / 0...10 inch WC
Ustawienia zakresu pomiaru ciśnienia (S1):	0...2000 Pa / 0...8 inch WC
Ustawienia zakresu pomiaru ciśnienia (S2):	0...1500 Pa / 0...6 inch WC
Ustawienia zakresu pomiaru ciśnienia (S3):	0...1000 Pa / 0...4 inch WC
Ustawienia zakresu pomiaru ciśnienia (S4):	0...500 Pa / 0...2 inch WC
Ustawienia zakresu pomiaru ciśnienia (S5):	0...250 Pa / 0...1 inch WC
Ustawienia zakresu pomiaru ciśnienia (S6):	0...100 Pa / 0...0.4 inch WC
Ustawienia zakresu pomiaru ciśnienia (S7):	-100...100 Pa / -0.4...0.4 inch WC
Dokładność (≤ 500 Pa):	± 5 Pa
Dokładność (> 500 Pa):	± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany via Modbus (ustawienie fabryczne: 0...750'000 m³/h), wybierane jednostki: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa (pokrywa):	PC, pomarańczowa
Obudowa (spód):	PC, pomarańczowy
Uszczelka:	NBR70, czarna
Odporność obudowy:	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary fizyczne
Masa (22ADP-154):	0.40 kg
Masa (22ADP-154L):	0.42 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
