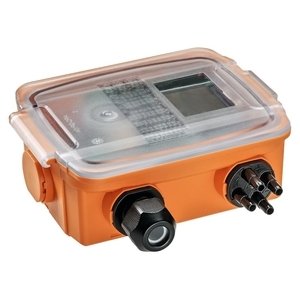

22ADP-154F
| Wartości pomiarowe: | Ciśnienie |
| Zakres pomiarowy ciśnienia: | -100...2500 Pa |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Ręczne kasowanie |
| Rodzaj wyświetlacza: | LCD |
Podwójny czujnik ciśnienia różnicowego z Modbus
Model 22ADP-154F to zaawansowany przetwornik ciśnienia różnicowego, który został wyposażony w dwa całkowicie niezależne systemy pomiarowe. Taka konstrukcja pozwala na jednoczesne monitorowanie dwóch punktów w instalacji przy użyciu jednego urządzenia. Każdy z torów pomiarowych oferuje 8 przełączanych zakresów, co zapewnia dużą elastyczność w dopasowaniu do specyfiki systemu. Komunikacja odbywa się poprzez interfejs Modbus RTU.
Urządzenie jest przeznaczone do pracy z powietrzem oraz innymi nieagresywnymi i niepalnymi gazami. Idealnie sprawdza się w aplikacjach HVAC do kontroli nadciśnienia, podciśnienia oraz różnicy ciśnień. Główne zastosowania obejmują monitorowanie stanu zabrudzenia filtrów, kontrolę pracy wentylatorów (np. pasów klinowych) oraz utrzymywanie kaskad ciśnienia w pomieszczeniach.
Kluczowe cechy produktu
- Dwa niezależne układy pomiarowe w jednej obudowie
- 8 wybieranych zakresów pomiarowych dla każdego czujnika (od -100..100 Pa do 0..2500 Pa)
- Dwa aktywne, konfigurowalne wyjścia analogowe 0...5 V lub 0...10 V
- Zintegrowany interfejs komunikacyjny Modbus RTU
- Wbudowany, podświetlany wyświetlacz LCD (29x35 mm)
- Wytrzymała obudowa o stopniu ochrony IP65 / NEMA 4X
- Możliwość pomiaru różnicy ciśnień oraz przepływu objętościowego
- Regulowany czas odpowiedzi (0,8 s lub 4,0 s)
Funkcjonalny wyświetlacz i konfiguracja
Przetwornik wyposażono w czytelny, podświetlany wyświetlacz LCD, który prezentuje aktualne wartości pomiarowe. Użytkownik może skonfigurować wyświetlane jednostki dla ciśnienia (Pa, cale słupa wody) oraz dla przepływu objętościowego (m³/h, stopy³/minutę). Dodatkowo urządzenie posiada funkcję barwnej sygnalizacji, która wizualnie informuje o przekroczeniu zdefiniowanych progów.
Konfiguracja i serwisowanie czujnika mogą odbywać się bezprzewodowo przy użyciu dedykowanej aplikacji Belimo Duct Sensor Assistant App na smartfony. Wymaga to użycia opcjonalnego adaptera Bluetooth (A-22G-A05), podłączanego do gniazda Micro-USB w czujniku.
Zawartość zestawu
- Czujnik 22ADP-154F
- Płyta montażowa
- Zestaw do podłączenia do kanału (rurka PVC 2 m, 2x plastikowe przyłącze kanałowe)
- Dławnica kablowa z odciążeniem
- Kołki rozporowe i śruby montażowe
| Główne informacje | |
|---|---|
| Model: | 22ADP-154F |
| Funkcja: | Czujnik ciśnienia różnicowego powietrza, podwójny |
| Zastosowanie: | Monitorowanie nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych, nieagresywnych gazów. Typowe zastosowanie w instalacjach HVAC: do monitorowania filtrów powietrza, pasów klinowych wentylatorów, jak również w systemach różnicowania ciśnień. |
| Obudowa (stopień ochrony): | IP65 / NEMA 4X |
| Zakres pomiarowy: | -100...2500 Pa |
| Komunikacja: | Modbus RTU |
| Sygnał wyjściowy aktywnego czujnika ciśnienia: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika przepływu objętościowego: | 0...5 V, 0...10 V |
| Ciśnienie rozrywające: | 40 kPa |
| Rodzaj wyświetlacza: | LCD |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla 2x ø6 mm |
| Komunikacja po szynie danych | |
| Communication: | Modbus RTU |
| Liczba węzłów: | Modbus, patrz opis interfejsu |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
| Wskaźnik: | LCD, 29x35 mm z podświetleniem. Wartości pomiarowe przepływu objętościowego: m³/h, stopy³/minutę (konfigurowalne). Wartości pomiarowe ciśnienia: Pa, cale słupa wody (konfigurowalne) |
| Rodzaj wyświetlacza: | LCD |
| Wielkość wyświetlacza: | 29x35 mm |
| Typowy czas reakcji: | Regulowane: 0,8 s lub 4,0 s |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień, Przepływ objętościowy |
| Czynnik pomiarowy: | Powietrze i gazy nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Przetwornik piezoelektryczny |
| Zakres pomiarowy: | -100...2500 Pa |
| Ustawienia Zakres (S0): | 0...2500 Pa (0...10 inch WC) |
| Ustawienia Zakres (S1): | 0...2000 Pa (0...8 inch WC) |
| Ustawienia Zakres (S2): | 0...1500 Pa (0...6 inch WC) |
| Ustawienia Zakres (S3): | 0...1000 Pa (0...4 inch WC) |
| Ustawienia Zakres (S4): | 0...500 Pa (0...2 inch WC) |
| Ustawienia Zakres (S5): | 0...250 Pa (0...1 inch WC) |
| Ustawienia Zakres (S6): | 0...100 Pa (0...0.4 inch WC) |
| Ustawienia Zakres (S7): | -100...100 Pa (-0.4...0.4 inch WC) |
| Dokładność: | Odchylenie w porównaniu z urządzeniem referencyjnym: zakres pomiarowy ≤ 500 Pa: ± 5 Pa; zakres pomiarowy >500 Pa: ± 10 Pa |
| Stabilność długoterminowa: | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Specyfikacja czujnika przepływu | |
| Zakres pomiarowy przepływu objętościowego: | Adjustable via Modbus, Default setting: 0...750'000 m³/h, Selectable units: m³/h, m³/s, cfm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (typ): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...50°C [15...120°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary i masa | |
| Typ: | 22ADP-154F |
| Masa: | 0.49 kg |
