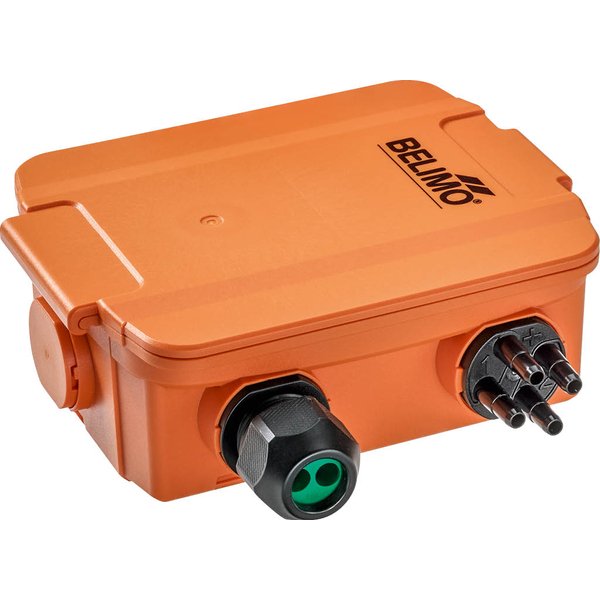

22ADP-154H

Czujnik ciśnienia różnicowego powietrza, podwójny, z dwoma dodatkowymi wejściami, -100...2500 Pa, 2 systemy pomiarowe, Modbus, 0...5 V, 0...10 V

Kod produktu: 22ADP-154H

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	2 systemy pomiarowe, Ręczne kasowanie

Podwójny czujnik ciśnienia różnicowego z interfejsem Modbus

Zaawansowany przetwornik pomiarowy przeznaczony do mierzenia różnicy ciśnień, wyposażony w dwa całkowicie niezależne układy pomiarowe. Urządzenie zostało zaprojektowane do monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień powietrza, a także innych nieagresywnych i niepalnych gazów. Dzięki swojej funkcjonalności idealnie nadaje się do zastosowań w nowoczesnych instalacjach HVAC.

Kluczowe cechy i funkcjonalności

Dwa niezależne sensory: Integracja dwóch systemów pomiarowych w jednej obudowie pozwala na jednoczesną kontrolę ciśnienia w dwóch różnych punktach instalacji.
Elastyczne zakresy pomiarowe: Każdy z sensorów oferuje 8 przełączalnych zakresów pomiarowych, od -100 Pa do +2500 Pa, co umożliwia precyzyjne dopasowanie do wymagań konkretnej aplikacji.
Komunikacja Modbus RTU: Wbudowany interfejs komunikacyjny Modbus ułatwia integrację czujnika z systemami automatyki budynkowej (BMS) oraz pozwala na cyfrowy odczyt mierzonych wartości.
Dwa dodatkowe wejścia: Czujnik jest wyposażony w dwa dodatkowe wejścia, które mogą obsługiwać zestyk bezpotencjałowy lub czujnik rezystancyjny typu NTC10k. Wartości z tych wejść są dostępne do odczytu poprzez magistralę Modbus.
Konfigurowalne wyjścia analogowe: Urządzenie udostępnia dwa wyjścia analogowe, na których sygnał może być ustawiony na 0...5 V lub 0...10 V.
Regulowany czas reakcji: Czas odpowiedzi czujnika można dostosować do potrzeb, wybierając wartość 0,8 s lub 4,0 s.

Typowe zastosowania

Czujnik 22ADP-154H jest niezawodnym rozwiązaniem do zastosowań w systemach wentylacji, klimatyzacji i ogrzewania. Najczęściej wykorzystywany jest do:

monitorowania stopnia zanieczyszczenia filtrów powietrza,
kontroli pracy wentylatorów, np. poprzez sprawdzanie naciągu pasów klinowych,
utrzymywania i kontroli kaskad ciśnień w specjalistycznych pomieszczeniach.

Wytrzymała i szczelna konstrukcja

Urządzenie zamknięte jest w solidnej obudowie o klasie szczelności IP65 / NEMA 4X, która zapewnia ochronę przed pyłem i wodą, gwarantując długotrwałą i bezawaryjną pracę w trudnych warunkach przemysłowych.

Zawartość zestawu

Wraz z czujnikiem dostarczany jest komplet akcesoriów ułatwiających montaż, w skład którego wchodzą:

Płyta montażowa,
Zestaw przyłączeniowy do kanału (rurka PVC 2 m oraz 2 króćce),
Dławnica kablowa,
Kołki rozporowe i śruby.

Informacje ogólne
Typ:	22ADP-154H
Zakres pomiarowy:	-100...2500 Pa
Communication:	Modbus RTU
Sygnał wyjściowy aktywnego czujnika ciśnienia:	0...5 V, 0...10 V
Wyjście aktywnego czujnika przepływu objętościowego:	0...5 V, 0...10 V
Ciśnienie rozrywające:	40 kPa
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Communication:	Modbus RTU
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dodatkowe wejścia:	Dwa wejścia (IN1 i IN2) do podłączania zestyku bezpotencjałowego (maks. 0,3 mA @ 3,3 V) lub czujnika rezystancyjnego NTC10k
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Ustawienia zakresu pomiaru ciśnienia (S0):	0...2500 Pa (0...10 inch WC)
Ustawienia zakresu pomiaru ciśnienia (S1):	0...2000 Pa (0...8 inch WC)
Ustawienia zakresu pomiaru ciśnienia (S2):	0...1500 Pa (0...6 inch WC)
Ustawienia zakresu pomiaru ciśnienia (S3):	0...1000 Pa (0...4 inch WC)
Ustawienia zakresu pomiaru ciśnienia (S4):	0...500 Pa (0...2 inch WC)
Ustawienia zakresu pomiaru ciśnienia (S5):	0...250 Pa (0...1 inch WC)
Ustawienia zakresu pomiaru ciśnienia (S6):	0...100 Pa (0...0.4 inch WC)
Ustawienia zakresu pomiaru ciśnienia (S7):	-100...100 Pa (-0.4...0.4 inch WC)
Dokładność (zakres ≤ 500 Pa):	± 5 Pa
Dokładność (zakres > 500 Pa):	± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany przez Modbus, Domyślny: 0...750'000 m³/h, Wybierane jednostki: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa UL:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
Masa:	0.47 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
