22ADP-154K

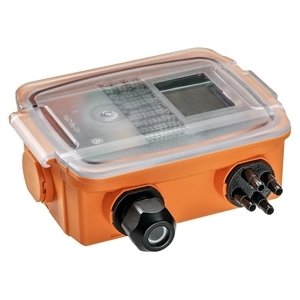

Czujnik ciśnienia różnicowego powietrza, podwójny, z dwoma dodatkowymi wejściami, -100...2500 Pa, 2 systemy pomiarowe, Modbus, 0...5 V, 0...10 V, LCD

Kod produktu: 22ADP-154K

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	2 systemy pomiarowe, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Podwójny czujnik ciśnienia różnicowego z dodatkowymi wejściami

Zaawansowany przetwornik ciśnienia różnicowego, zaprojektowany do precyzyjnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień. Urządzenie jest wyposażone w dwa całkowicie niezależne układy pomiarowe, co pozwala na jednoczesną kontrolę dwóch punktów w jednej, kompaktowej obudowie. Jest to idealne rozwiązanie do pomiarów powietrza oraz innych niepalnych i nieagresywnych gazów w nowoczesnych instalacjach HVAC.

Czujnik znajduje swoje zastosowanie w monitorowaniu stanu filtrów powietrza, kontroli pracy pasów klinowych w wentylatorach oraz w zaawansowanych systemach różnicowania ciśnień.

Kluczowe cechy produktu:

Dwa niezależne tory pomiarowe: Każdy z własnym, konfigurowalnym wyjściem analogowym 0...5 V lub 0...10 V.
Elastyczne zakresy pomiarowe: Możliwość wyboru jednego z 8 dostępnych zakresów pomiarowych dla każdego kanału (od -100...+100 Pa do 0...2500 Pa), co pozwala na precyzyjne dopasowanie do specyfiki instalacji.
Komunikacja Modbus RTU: Wbudowany interfejs ułatwia integrację z systemami automatyki budynkowej (BMS) i odczyt wszystkich mierzonych wartości.
Dodatkowe wejścia: Dwa wejścia cyfrowo-analogowe umożliwiają podłączenie zestyku bezpotencjałowego lub czujnika rezystancyjnego NTC10k. Wartości z tych wejść są dostępne do odczytu poprzez sieć Modbus.
Czytelny wyświetlacz LCD: Podświetlany ekran o wymiarach 29x35 mm prezentuje aktualne wartości pomiarowe ciśnienia (w Pa lub calach słupa wody) oraz obliczonego przepływu objętościowego (w m³/h lub stopach³/minutę).
Wytrzymała konstrukcja: Obudowa o wysokim stopniu ochrony IP65 / NEMA 4X zapewnia niezawodność pracy w trudnych warunkach przemysłowych.
Regulowany czas reakcji: Użytkownik może wybrać czas reakcji czujnika (0,8 s lub 4,0 s) w zależności od potrzeb aplikacji.

Zawartość zestawu:

Płyta montażowa
Zestaw do podłączenia kanałowego (2 m rurki PVC, 2 plastikowe przyłącza)
Dławnica kablowa z odciążeniem
Kołki rozporowe i śruby montażowe

Główne specyfikacje
Zakres pomiarowy:	-100...2500 Pa
Sygnał wyjściowy aktywnego czujnika ciśnienia:	0...5 V, 0...10 V
Wyjście aktywnego czujnika przepływu objętościowego:	0...5 V, 0...10 V
Ciśnienie rozrywające:	40 kPa
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Communication:	Modbus RTU
Liczba węzłów:	Modbus, patrz opis interfejsu
Dane funkcjonalne
Czynnik:	Powietrze
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem (Wartości pomiarowe przepływu objętościowego: m³/h, stopy³/minutę (konfigurowalne); Wartości pomiarowe ciśnienia: Pa, cale słupa wody (konfigurowalne))
Rodzaj wyświetlacza:	LCD
Wielkość wyświetlacza:	29x35 mm
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dodatkowe wejścia:	Dwa wejścia (IN1 i IN2) do podłączania zestyku bezpotencjałowego (maks. 0,3 mA @ 3,3 V) lub czujnika rezystancyjnego NTC10k (czujnik wartości beta modyfikowany wpisem w rejestrze Modbus).
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Ustawienia zakresu pomiaru ciśnienia:	Wybierane zakresy: S0: 0...2500 Pa (0...10 inch WC), S1: 0...2000 Pa (0...8 inch WC), S2: 0...1500 Pa (0...6 inch WC), S3: 0...1000 Pa (0...4 inch WC), S4: 0...500 Pa (0...2 inch WC), S5: 0...250 Pa (0...1 inch WC), S6: 0...100 Pa (0...0.4 inch WC), S7: -100...100 Pa (-0.4...0.4 inch WC)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym, zakres pomiarowy ≤ 500 Pa: ± 5 Pa, zakres pomiarowy >500 Pa: ± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Adjustable via Modbus, Default setting: 0...750'000 m³/h, Selectable units: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL Enclosure Type):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary
Masa:	0.50 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
