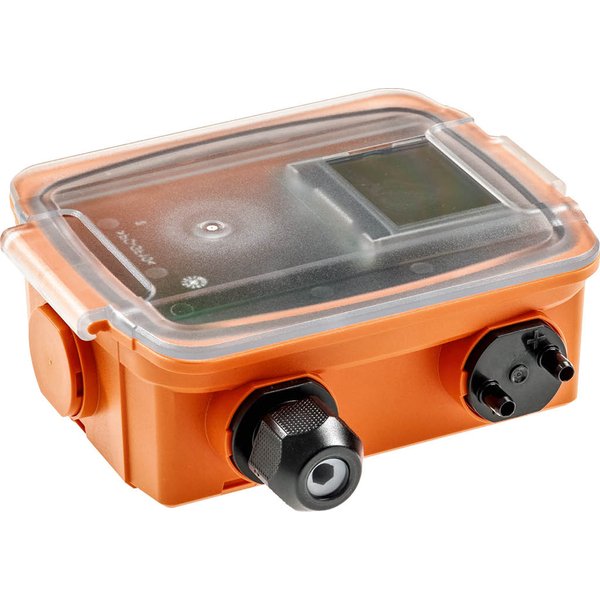

22ADP-154L

Przetwornik różnicy ciśnień 22ADP-154L Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...2500 Pa), wyświetlacz LCD

Producent: Belimo

Kod produktu: 22ADP-154L

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Zaawansowany przetwornik ciśnienia różnicowego z interfejsem Modbus

Przetwornik pomiarowy 22ADP-154 to wszechstronne urządzenie przeznaczone do precyzyjnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień. Został zaprojektowany do pracy z powietrzem oraz innymi niepalnymi i nieagresywnymi gazami. Idealnie sprawdza się w nowoczesnych instalacjach HVAC, gdzie może być wykorzystywany do kontroli stanu filtrów powietrza, monitorowania pracy pasów klinowych w wentylatorach czy nadzoru nad klapami w systemach wentylacji pożarowej.

Urządzenie jest dostępne w dwóch wariantach: standardowym oraz w wersji z opcjonalnym, podświetlanym wyświetlaczem LCD (model 22ADP-154L), który ułatwia odczyt wartości pomiarowych bezpośrednio na miejscu instalacji.

Kluczowe cechy produktu:

Wielozakresowy pomiar: Możliwość wyboru jednego z ośmiu dostępnych zakresów pomiarowych, co pozwala na precyzyjne dopasowanie urządzenia do specyfiki instalacji. Dostępne zakresy to: 0...2500 Pa, 0...2000 Pa, 0...1500 Pa, 0...1000 Pa, 0...500 Pa, 0...250 Pa, 0...100 Pa oraz -100...100 Pa.
Dwa pomiary w jednym: Czujnik mierzy zarówno różnicę ciśnień, jak i przepływ objętościowy, dostarczając kompleksowych danych o systemie.
Komunikacja Modbus RTU: Wbudowany interfejs Modbus RTU umożliwia łatwą integrację z systemami automatyki budynkowej.
Uniwersalne wyjścia napięciowe: Dwa aktywne sygnały wyjściowe (0...5 V lub 0...10 V), konfigurowane za pomocą przełącznika, zapewniają kompatybilność z większością sterowników.
Wytrzymała obudowa: Konstrukcja o stopniu ochrony IP65 / NEMA 4X, wykonana z materiałów odpornych na promieniowanie UV, gwarantuje niezawodność w trudnych warunkach.
Funkcjonalny wyświetlacz (w wersji L): Model z wyświetlaczem LCD oferuje podświetlenie i funkcję barwnej sygnalizacji, która wizualnie informuje o przekroczeniu zdefiniowanych progów pomiarowych.
Prosta kalibracja: Urządzenie wyposażono w przycisk do ręcznej kalibracji zera, co ułatwia utrzymanie wysokiej dokładności pomiarów w czasie.

Dostępne warianty:

22ADP-154: Wersja standardowa bez wyświetlacza.
22ADP-154L: Wersja z wbudowanym wyświetlaczem LCD.

Zawartość zestawu:

Płyta montażowa
Zestaw przyłączeniowy do kanału (rurka PCV 2 m, 2 plastikowe króćce)
Dławnica kablowa z odciążeniem
Kołki rozporowe i śruby montażowe

Ogólne
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Interfejs:	Modbus
Wyświetlacz:	Opcjonalnie LCD
Zastosowanie:	Do monitorowania nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów.
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Ciśnienie rozrywające:	40 kPa
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja
Typ komunikacji:	Modbus RTU
Liczba węzłów:	Modbus
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dot. wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Funkcje wyświetlacza LCD (jeśli obecny):	29x35 mm z podświetleniem Wartości pomiarowe przepływu objętościowego: m³/h, stopy³/minutę (konfigurowalne) Wartości pomiarowe ciśnienia: Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Mierzone wartości:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Wybierane zakresy pomiarowe ciśnienia:	S0: 0...2500 Pa (0...10 inch WC) S1: 0...2000 Pa (0...8 inch WC) S2: 0...1500 Pa (0...6 inch WC) S3: 0...1000 Pa (0...4 inch WC) S4: 0...500 Pa (0...2 inch WC) S5: 0...250 Pa (0...1 inch WC) S6: 0...100 Pa (0...0.4 inch WC) S7: -100...100 Pa (-0.4...0.4 inch WC)
Dokładność:	Zakres pomiarowy ≤ 500 Pa: ± 5 Pa Zakres pomiarowy > 500 Pa: ± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany przez Modbus, Domyślne ustawienie: 0...750'000 m³/h, Wybierane jednostki: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa i środowiska
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa UL:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa - Pokrywa:	PC, pomarańczowa
Obudowa - Spód:	PC, pomarańczowy
Obudowa - Uszczelka:	NBR70, czarna
Obudowa - Dodatkowe cechy:	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary i masa
Masa:	0.40 kg (22ADP-154), 0.42 kg (22ADP-154L)

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
