22ADP-156

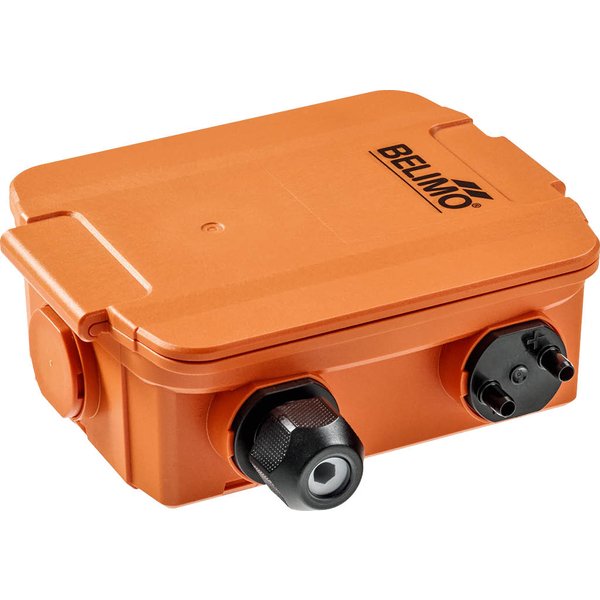

Przetwornik różnicy ciśnień 22ADP-156 Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...7000 Pa)

Producent: Belimo

Kod produktu: 22ADP-156

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	0...7000 Pa
Dodatkowe funkcje:	2 systemy pomiarowe, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Przetwornik ciśnienia różnicowego z interfejsem Modbus

Precyzyjny przetwornik pomiarowy przeznaczony do monitorowania różnicy ciśnień, a także nadciśnienia i podciśnienia. Urządzenie jest idealne do pracy z powietrzem oraz innymi nieagresywnymi i niepalnymi gazami. Dzięki swojej wszechstronności, znajduje zastosowanie w nowoczesnych instalacjach HVAC, gdzie skutecznie kontroluje stan filtrów powietrza, napięcie pasów klinowych w wentylatorach czy pozycję klap w systemach wentylacji pożarowej. Produkt posiada obudowę o wysokiej klasie szczelności IP65 / NEMA 4X, a opcjonalnie dostępny jest w wersji z czytelnym wyświetlaczem LCD.

Kluczowe właściwości i funkcje

Elastyczność pomiaru: Użytkownik ma do dyspozycji 8 wybieranych zakresów pomiarowych, co pozwala na precyzyjne dopasowanie urządzenia do specyfiki instalacji. Zakresy można konfigurować od 0...1000 Pa aż do 0...7000 Pa.
Wszechstronne wyjścia: Czujnik wyposażono w dwa konfigurowalne wyjścia napięciowe (0...5 V lub 0...10 V), które mogą przekazywać informacje o zmierzonej różnicy ciśnień oraz o przepływie objętościowym.
Komunikacja Modbus RTU: Wbudowany interfejs Modbus RTU umożliwia łatwą integrację z systemami automatyki budynkowej (BMS) oraz zdalną konfigurację i odczyt danych.
Regulowany czas reakcji: Możliwość wyboru czasu reakcji (0,8 s lub 4,0 s) pozwala na optymalizację pracy czujnika w zależności od dynamiki monitorowanego procesu.
Niezawodna technologia: Sercem urządzenia jest sprawdzony przetwornik piezoelektryczny, gwarantujący wysoką dokładność i stabilność pomiarów w długim okresie.

Wersja z wyświetlaczem LCD (22ADP-156L)

Model wyposażony w podświetlany wyświetlacz LCD o wymiarach 29x35 mm pozwala na bieżący odczyt mierzonych wartości. Umożliwia prezentację danych dotyczących ciśnienia (w Pa lub calach słupa wody) oraz przepływu objętościowego (w m³/h lub stopach³/minutę). Wyświetlacz automatycznie skaluje prezentowane dane, a dodatkowa funkcja barwnej sygnalizacji wizualnie informuje o przekroczeniu zdefiniowanych progów.

Zawartość zestawu

Płyta montażowa
Zestaw do podłączenia kanałowego (rurka PVC 2 m, 2 plastikowe przyłącza)
Dławnica kablowa z odciążeniem
Kołki montażowe i śruby

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Communication:	Modbus RTU
Liczba węzłów:	Modbus
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V (wybierane przełącznikiem), min. rezystancja 10 kΩ
Wskaźnik:	LCD, 29x35 mm z podświetleniem (opcjonalnie)
Jednostki pomiarowe przepływu objętościowego:	m³/h, stopy³/minutę (konfigurowalne)
Jednostki pomiarowe ciśnienia:	Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	0...7000 Pa
Ustawienie zakresu S0:	0...7000 Pa (0...28 inch WC)
Ustawienie zakresu S1:	0...5000 Pa (0...20 inch WC)
Ustawienie zakresu S2:	0...4000 Pa (0...16 inch WC)
Ustawienie zakresu S3:	0...3000 Pa (0...12 inch WC)
Ustawienie zakresu S4:	0...2500 Pa (0...10 inch WC)
Ustawienie zakresu S5:	0...2000 Pa (0...8 inch WC)
Ustawienie zakresu S6:	0...1500 Pa (0...6 inch WC)
Ustawienie zakresu S7:	0...1000 Pa (0...4 inch WC)
Dokładność (zakres ≤ 2000 Pa):	± 10 Pa
Dokładność (zakres > 2000 Pa):	± 25 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany via Modbus, domyślne: 0...750'000 m³/h
Jednostki przepływu objętościowego:	m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa (pokrywa):	PC, pomarańczowa
Obudowa (spód):	PC, pomarańczowy
Obudowa (uszczelka):	NBR70, czarna
Odporność obudowy:	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
22ADP-156:	0.40 kg
22ADP-156L:	0.41 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
