22ADP-156L

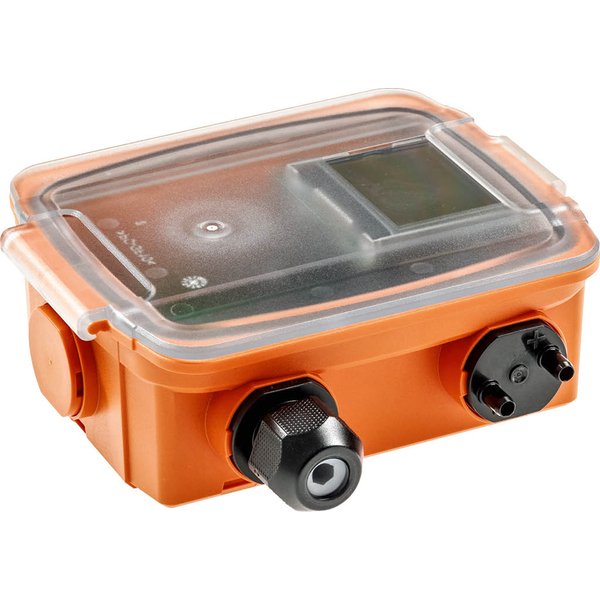

Przetwornik różnicy ciśnień 22ADP-156L Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...7000 Pa), wyświetlacz LCD

Producent: Belimo

Kod produktu: 22ADP-156L

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	0...7000 Pa
Dodatkowe funkcje:	2 systemy pomiarowe, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Przetwornik Różnicy Ciśnień Powietrza z Interfejsem Modbus

Prezentujemy zaawansowany przetwornik pomiarowy, przeznaczony do precyzyjnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień. Urządzenie jest idealnym rozwiązaniem do pracy z powietrzem oraz innymi niepalnymi i nieagresywnymi gazami. Znajduje szerokie zastosowanie w instalacjach HVAC, gdzie skutecznie nadzoruje pracę filtrów powietrza, stan pasów klinowych w wentylatorach czy pozycję klap wentylacji pożarowej.

Obudowa o wysokiej klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w trudnych warunkach. Dostępna jest również wersja produktu wyposażona w czytelny, podświetlany wyświetlacz LCD (model 22ADP-156L).

Kluczowe Cechy Produktu

Wszechstronność pomiarowa: Możliwość wyboru jednego z 8 dostępnych zakresów pomiarowych, sięgających do 7000 Pa.
Komunikacja cyfrowa: Zintegrowany interfejs Modbus RTU ułatwia integrację z systemami automatyki budynkowej.
Podwójne wyjście analogowe: Urządzenie oferuje dwa wyjścia napięciowe (0...5 V lub 0...10 V), które mogą być skonfigurowane do przekazywania informacji o różnicy ciśnień oraz przepływie objętościowym.
Dwa pomiary w jednym: Czujnik dokonuje pomiaru zarówno różnicy ciśnień, jak i oblicza na tej podstawie przepływ objętościowy.
Regulowany czas reakcji: Użytkownik może dostosować czas reakcji czujnika, wybierając między wartością 0,8 s a 4,0 s.
Wyświetlacz LCD (wersja 22ADP-156L): Opcjonalny, podświetlany ekran o wymiarach 29x35 mm pozwala na bieżący odczyt mierzonych wartości. Jednostki pomiarowe dla ciśnienia (Pa, cale słupa wody) i przepływu (m³/h, stopy³/minutę) są konfigurowalne.
Prosta kalibracja: Dedykowany przycisk na obudowie pozwala na szybkie i łatwe przeprowadzenie ręcznej kalibracji zera.

Zawartość Zestawu

Wraz z czujnikiem w opakowaniu znajdują się niezbędne akcesoria montażowe:

Płyta montażowa
Zestaw do podłączenia kanałowego, zawierający 2 metry rurki PVC oraz 2 plastikowe przyłącza kanałowe
Dławnica kablowa z odciążeniem dla kabla
Kołki rozporowe i śruby

Dane ogólne
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Opis:	Przetwornik pomiarowy ciśnienia różnicowego z 8 wybieranymi zakresami i interfejsem Modbus.
Zastosowanie:	Do monitorowania nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów. Typowe zastosowanie w instalacjach HVAC: do monitorowania filtrów powietrza, pasów klinowych wentylatorów lub klap wentylacji pożarowej.
Opcjonalny wyświetlacz:	LCD
Obudowa (klasa ochrony):	IP65 / NEMA 4X
Zakres pomiarowy (wspólny dla typów):	0...7000 Pa
Communication (wspólny dla typów):	Modbus RTU
Sygnał wyjściowy aktywnego czujnika ciśnienia (wspólny dla typów):	0...5 V, 0...10 V
Wyjście aktywnego czujnika przepływu objętościowego (wspólny dla typów):	0...5 V, 0...10 V
Ciśnienie rozrywające (wspólne dla typów):	40 kPa
Rodzaj wyświetlacza (wg typu):	22ADP-156: - 22ADP-156L: LCD
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Communication:	Modbus RTU
Liczba węzłów:	Modbus, patrz opis interfejsu
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik (dla wersji z LCD):	LCD, 29x35 mm z podświetleniem Wartości pomiarowe przepływu objętościowego: m³/h, stopy³/minutę (konfigurowalne) Wartości pomiarowe ciśnienia: Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	0...7000 Pa
Ustawienia zakresu pomiaru ciśnienia:	S0: 0...7000 Pa (0...28 inch WC) S1: 0...5000 Pa (0...20 inch WC) S2: 0...4000 Pa (0...16 inch WC) S3: 0...3000 Pa (0...12 inch WC) S4: 0...2500 Pa (0...10 inch WC) S5: 0...2000 Pa (0...8 inch WC) S6: 0...1500 Pa (0...6 inch WC) S7: 0...1000 Pa (0...4 inch WC)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany przez Modbus Domyślne ustawienie: 0...750'000 m³/h Jednostki do wyboru: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
Typ 22ADP-156:	0.40 kg
Typ 22ADP-156L:	0.41 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
