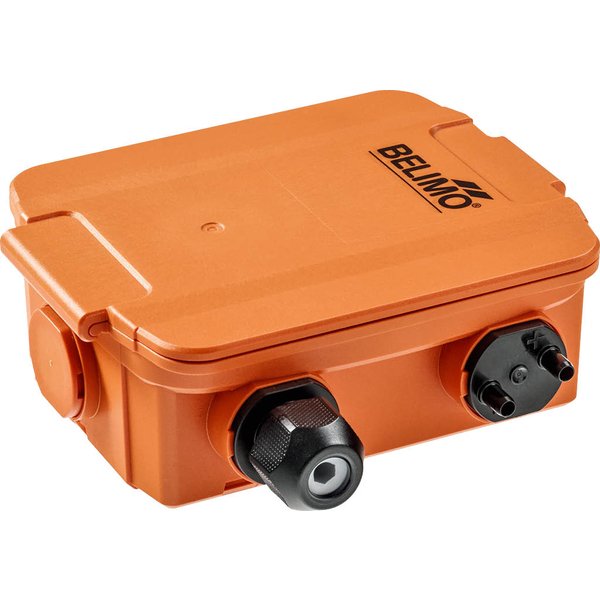

22ADP-15Q

Przetwornik różnicy ciśnień 22ADP-15Q Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...250 Pa)

Producent: Belimo

Kod produktu: 22ADP-15Q

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-150...250 Pa
Dodatkowe funkcje:	Kasowanie ręczne lub automatyczne
Rodzaj wyświetlacza:	LCD

Nowoczesny przetwornik różnicy ciśnień

Zaawansowany przetwornik pomiarowy przeznaczony do precyzyjnego monitorowania różnicy ciśnień, a także nadciśnienia i podciśnienia. Urządzenie jest dedykowane do pracy z powietrzem oraz innymi gazami o charakterze niepalnym i nieagresywnym. Dzięki 8 wybieranym zakresom pomiarowym oraz wbudowanemu interfejsowi Modbus RTU, czujnik zapewnia wyjątkową elastyczność i łatwość integracji z systemami automatyki budynkowej. Solidna obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w trudnych warunkach.

Główne zastosowania

Czujnik idealnie sprawdza się w instalacjach wentylacji, klimatyzacji i ogrzewania (HVAC). Typowe obszary zastosowania to:

Kontrola stanu zabrudzenia filtrów powietrza.
Monitorowanie pracy i naciągu pasów klinowych wentylatorów.
Zastosowanie w systemach utrzymania kaskady ciśnień.

Kluczowe cechy produktu

Wielozakresowość: Możliwość wyboru jednego z 8 zakresów pomiarowych, co pozwala na precyzyjne dopasowanie do wymagań instalacji.
Wszechstronne wyjścia: Dwa aktywne sygnały wyjściowe, konfigurowalne jako 0...5 V lub 0...10 V.
Komunikacja Modbus: Zintegrowany interfejs Modbus RTU do cyfrowej wymiany danych.
Pomiar przepływu: Oprócz pomiaru ciśnienia, urządzenie umożliwia również pomiar przepływu objętościowego.
Wytrzymała konstrukcja: Obudowa wykonana z materiałów odpornych na promieniowanie UV, zapewniająca stopień ochrony IP65.

Dostępne warianty

Produkt jest dostępny w kilku konfiguracjach, w tym w wersjach z podświetlanym wyświetlaczem LCD dla łatwego odczytu lokalnego. Dostępna jest również opcja z funkcją automatycznej kalibracji zera, która cyklicznie koryguje punkt zerowy, eliminując dryft pomiaru i zapewniając długotrwałą stabilność bez potrzeby manualnej interwencji.

Zawartość zestawu

Płyta montażowa
Zestaw przyłączeniowy do kanału (rurka PVC 2 m, 2 plastikowe króćce)
Dławnica kablowa z odciążeniem
Kołki rozporowe i śruby

Ogólne
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Przeznaczenie:	Monitorowanie nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów w instalacjach HVAC
Ciśnienie rozrywające:	40 kPa
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja
Communication:	Modbus RTU
Liczba węzłów:	Modbus, patrz opis interfejsu
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem
Wartości pomiarowe na wskaźniku:	Przepływu objętościowego (m³/h, stopy³/minutę konfigurowalne); Ciśnienia (Pa, cale słupa wody konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-150...250 Pa
Ustawienia zakresu pomiaru ciśnienia:	8 wybieranych zakresów (np. 0...250 Pa, -25...25 Pa itp.)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany przez Modbus (Ustawienie domyślne: 0...750'000 m³/h), Jednostki: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Parametry fizyczne
Masa (22ADP-15Q):	0.40 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
