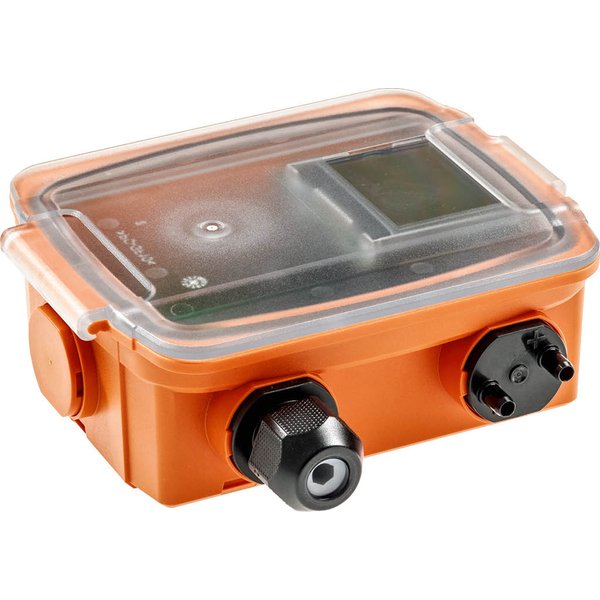

Przetwornik różnicy ciśnień 22ADP-15QB Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...250 Pa), wyświetlacz LCD, automatyczne zerowanie

Producent: Belimo

Kod produktu: 22ADP-15QB

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-150...250 Pa
Dodatkowe funkcje:	Automatyczne zerowanie
Rodzaj wyświetlacza:	LCD

Wszechstronny czujnik ciśnienia różnicowego

Model 22ADP-15Q.. to zaawansowany przetwornik do precyzyjnego pomiaru różnicy ciśnień, nadciśnienia oraz podciśnienia. Zaprojektowany do pracy z powietrzem oraz innymi niepalnymi i nieagresywnymi gazami, stanowi niezawodne rozwiązanie dla nowoczesnych systemów automatyki. Urządzenie komunikuje się za pomocą interfejsu Modbus RTU.

Główne cechy produktu

Elastyczność pomiaru: Użytkownik ma do wyboru 8 różnych zakresów pomiarowych, co pozwala na dopasowanie urządzenia do specyficznych wymagań instalacji.
Komunikacja Modbus RTU: Wbudowany interfejs Modbus RTU umożliwia łatwą integrację z systemami zarządzania budynkiem (BMS).
Wszechstronne wyjścia: Czujnik wyposażony jest w dwa aktywne wyjścia napięciowe (0...5 V lub 0...10 V), które mogą sygnalizować różnicę ciśnień oraz przepływ objętościowy.
Wytrzymała konstrukcja: Obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje ochronę przed pyłem i wodą, co pozwala na montaż w wymagających warunkach.
Opcjonalny wyświetlacz LCD: Dostępne są wersje z czytelnym, podświetlanym wyświetlaczem LCD, który na bieżąco prezentuje mierzone wartości.
Funkcja automatycznego zerowania: Wybrane modele posiadają funkcję automatycznej kalibracji zera, która odbywa się cyklicznie i eliminuje dryft pomiarowy, zapewniając długoterminową stabilność i bezobsługową pracę.

Zastosowanie w systemach HVAC

Przetwornik jest idealnym rozwiązaniem dla instalacji wentylacji, klimatyzacji i ogrzewania. Najczęściej wykorzystuje się go do:

monitorowania stanu zabrudzenia filtrów powietrza,
kontroli pracy wentylatorów (np. monitorowanie pasów klinowych),
utrzymywania kaskad ciśnienia w systemach różnicowania ciśnień.

Zawartość zestawu

Wraz z czujnikiem w opakowaniu znajdują się niezbędne akcesoria montażowe:

Płyta montażowa,
Zestaw do podłączenia do kanału wentylacyjnego (2 m wężyka PVC, 2 króćce przyłączeniowe),
Dławnica kablowa z odciążeniem,
Kołki montażowe i śruby.

Ogólne informacje
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Funkcja:	Przetwornik pomiarowy ciśnienia różnicowego
Zastosowanie:	Do monitorowania nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów. Typowe zastosowanie w instalacjach HVAC: do monitorowania filtrów powietrza, pasów klinowych wentylatora, jak również w systemach różnicowania ciśnień.
Interfejs:	Modbus
Zakresy pomiarowe:	8 wybieranych zakresów
Obudowa:	IP65 / NEMA 4X
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja
Typ komunikacji:	Modbus RTU
Dane funkcjonalne
Czynnik:	Powietrze
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Wybór sygnału wyjściowego:	0...5/10 V wybierany przełącznikiem
Wyświetlacz:	LCD, 29x35 mm z podświetleniem (opcjonalnie, dostępne w typach 22ADP-15QB, 22ADP-15QL)
Jednostki wartości pomiarowych przepływu objętościowego:	m³/h, stopy³/minutę (konfigurowalne)
Jednostki wartości pomiarowych ciśnienia:	Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Funkcja automatycznego zerowania:	Dostępna w typach 22ADP-15QA, 22ADP-15QB
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-150...250 Pa
Ustawienia zakresu pomiaru ciśnienia (wybieralne):	S0: 0...250 Pa (0...1 inch WC) S1: 0...100 Pa (0...0.4 inch WC) S2: 0...50 Pa (0...0.2 inch WC) S3: 0...25 Pa (0...0.1 inch WC) S4: -25...25 Pa (-0.1...0.1 inch WC) S5: -50...50 Pa (-0.2...0.2 inch WC) S6: -100...100 Pa (-0.4...0.4 inch WC) S7: -150...150 Pa (-0.6...0.6 inch WC)
Ciśnienie rozrywające:	40 kPa
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany przez Modbus
Domyślne ustawienie zakresu przepływu objętościowego:	0...750'000 m³/h
Wybierane jednostki przepływu:	m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa UL:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa (pokrywa):	PC, pomarańczowa
Obudowa (spód):	PC, pomarańczowy
Obudowa (uszczelka):	NBR70, czarna
Obudowa (odporność):	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
Masa (22ADP-15Q):	0.40 kg
Masa (22ADP-15QA):	0.41 kg
Masa (22ADP-15QB):	0.43 kg
Masa (22ADP-15QL):	0.42 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
