22ADP-15QL

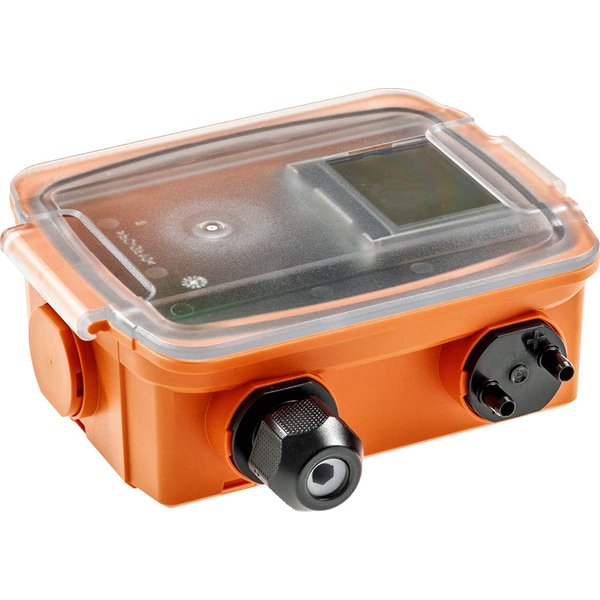

Przetwornik różnicy ciśnień 22ADP-15Q Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...250 Pa), wyświetlacz LCD

Producent: Belimo

Kod produktu: 22ADP-15QL

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-150...250 Pa
Rodzaj wyświetlacza:	LCD

Przetwornik ciśnienia różnicowego z interfejsem Modbus

Zaawansowany przetwornik przeznaczony do pomiaru różnicy ciśnień, który oferuje osiem konfigurowalnych zakresów pomiarowych oraz komunikację poprzez interfejs Modbus RTU. Urządzenie jest idealnym rozwiązaniem do monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień w instalacjach wykorzystujących powietrze lub inne niepalne i nieagresywne gazy.

Dzięki swojej wszechstronności, czujnik znajduje szerokie zastosowanie w systemach HVAC, gdzie może być używany do kontroli stanu filtrów powietrza, monitorowania pracy pasów klinowych w wentylatorach czy też w zaawansowanych systemach różnicowania ciśnień. Solidna obudowa o stopniu ochrony IP65 / NEMA 4X gwarantuje niezawodność w trudnych warunkach. Dostępne są również warianty wyposażone w czytelny wyświetlacz LCD oraz funkcję automatycznego zerowania.

Kluczowe właściwości produktu:

Wszechstronny pomiar: Urządzenie mierzy zarówno różnicę ciśnień, jak i przepływ objętościowy.
Elastyczne zakresy pomiarowe: Użytkownik ma do wyboru 8 różnych zakresów pomiarowych, od 0...25 Pa do -150...150 Pa, co pozwala na precyzyjne dopasowanie do wymagań instalacji.
Komunikacja cyfrowa: Zintegrowany interfejs Modbus RTU umożliwia łatwą integrację z systemami automatyki budynkowej.
Uniwersalne wyjścia analogowe: Dwa konfigurowalne wyjścia napięciowe (0...5 V lub 0...10 V) do przesyłania danych pomiarowych.
Funkcja automatycznego zerowania (w wybranych modelach): Wersje z tą funkcją automatycznie kalibrują punkt zerowy co 10 minut, co eliminuje dryft sygnału i zapewnia długoterminową stabilność pomiarów bez konieczności obsługi.
Opcjonalny wyświetlacz LCD: Modele z wyświetlaczem prezentują mierzone wartości ciśnienia (w Pa lub calach słupa wody) oraz przepływu (w m³/h lub stopach³/minutę) na podświetlanym ekranie.

Zawartość zestawu:

Płyta montażowa
Zestaw do podłączenia kanałowego (rurka PVC 2 m oraz 2 plastikowe przyłącza)
Dławnica kablowa z odciążeniem
Kołki rozporowe i śruby montażowe

Ogólne informacje o produkcie
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Funkcja:	Przetwornik pomiarowy ciśnienia różnicowego z 8 wybieranymi zakresami i interfejsem Modbus. Do monitorowania nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów.
Typowe zastosowanie:	Instalacje HVAC: do monitorowania filtrów powietrza, pasów klinowych wentylatora, jak również w systemach różnicowania ciśnień.
Zakres pomiarowy (ogólny):	-150...250 Pa
Ciśnienie rozrywające:	40 kPa
Dodatkowe opcje (dostępne):	Wyświetlacz LCD, funkcja automatycznego zerowania.
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja
Communication:	Modbus RTU
Liczba węzłów:	Modbus, patrz opis interfejsu
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga (wyjście aktywnego czujnika):	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik (wyświetlacz):	LCD, 29x35 mm z podświetleniem
Jednostki pomiarowe (przepływ objętościowy):	m³/h, stopy³/minutę (konfigurowalne)
Jednostki pomiarowe (ciśnienie):	Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-150...250 Pa
Ustawienia zakresu pomiaru ciśnienia S0:	0...250 Pa (0...1 inch WC)
Ustawienia zakresu pomiaru ciśnienia S1:	0...100 Pa (0...0.4 inch WC)
Ustawienia zakresu pomiaru ciśnienia S2:	0...50 Pa (0...0.2 inch WC)
Ustawienia zakresu pomiaru ciśnienia S3:	0...25 Pa (0...0.1 inch WC)
Ustawienia zakresu pomiaru ciśnienia S4:	-25...25 Pa (-0.1...0.1 inch WC)
Ustawienia zakresu pomiaru ciśnienia S5:	-50...50 Pa (-0.2...0.2 inch WC)
Ustawienia zakresu pomiaru ciśnienia S6:	-100...100 Pa (-0.4...0.4 inch WC)
Ustawienia zakresu pomiaru ciśnienia S7:	-150...150 Pa (-0.6...0.6 inch WC)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany przez Modbus (Domyślne ustawienie: 0...750'000 m³/h). Wybierane jednostki: m³/h, m³/s, cfm.
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa (pokrywa):	PC, pomarańczowa
Obudowa (spód):	PC, pomarańczowy
Uszczelka:	NBR70, czarna
Odporność obudowy:	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary i masa
Masa (22ADP-15Q):	0.40 kg
Masa (22ADP-15QA):	0.41 kg
Masa (22ADP-15QB):	0.43 kg
Masa (22ADP-15QL):	0.42 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
