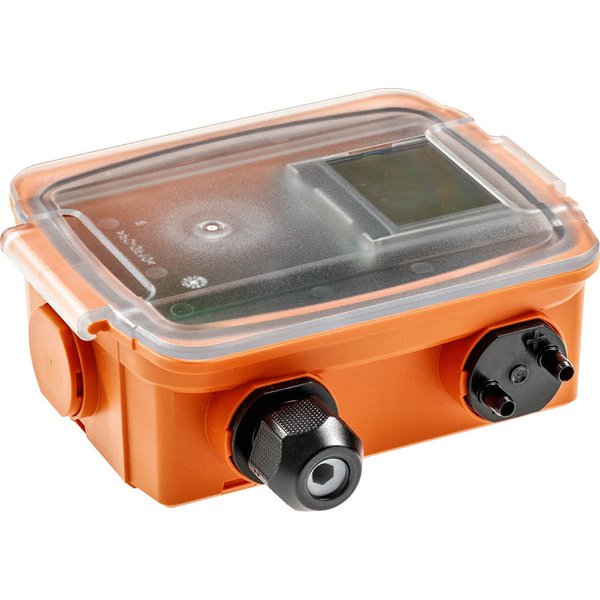

22ADP-164L
Czujnik ciśnienia różnicowego powietrza, -100...2500 Pa, aktywny, BACnet, 0...5 V, 0...10 V, LCD
Kod produktu: 22ADP-164L
| Wartości pomiarowe: | Ciśnienie |
| Zakres pomiarowy ciśnienia: | -100...2500 Pa |
| Dodatkowe funkcje: | Ręczne kasowanie |
| Rodzaj wyświetlacza: | LCD |
Przetwornik ciśnienia różnicowego z komunikacją BACnet
Czujnik 22ADP-164 to zaawansowany przetwornik przeznaczony do pomiaru różnicy ciśnień, nadciśnienia oraz podciśnienia. Jest idealnym rozwiązaniem do monitorowania przepływu powietrza oraz innych nieagresywnych i niepalnych gazów. Dzięki 8 wybieranym zakresom pomiarowym oraz wbudowanemu interfejsowi BACnet MS/TP, urządzenie oferuje dużą elastyczność i łatwość integracji z systemami automatyki budynkowej.
Przetwornik znajduje szerokie zastosowanie w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Doskonale sprawdza się przy kontroli stanu filtrów powietrza, monitorowaniu pracy wentylatorów (np. pasów klinowych) oraz w nadzorze nad klapami przeciwpożarowymi i oddymiającymi.
Najważniejsze cechy produktu:
- Uniwersalność pomiarów: Możliwość wyboru jednego z 8 zakresów pomiarowych, od -100 Pa do 2500 Pa, co pozwala na precyzyjne dopasowanie do wymagań instalacji.
- Komunikacja BACnet: Zintegrowany interfejs BACnet MS/TP ułatwia podłączenie do systemów zarządzania budynkiem (BMS).
- Podwójne wyjścia analogowe: Urządzenie posiada dwa konfigurowalne wyjścia napięciowe (0...5 V lub 0...10 V), które mogą przekazywać wartości pomiarowe różnicy ciśnień oraz obliczonego przepływu objętościowego.
- Wytrzymała konstrukcja: Obudowa o wysokiej klasie szczelności IP65 / NEMA 4X skutecznie chroni elektronikę przed kurzem i wilgocią.
- Wersja z wyświetlaczem: Dostępny jest również model 22ADP-164L wyposażony w czytelny, podświetlany wyświetlacz LCD, który umożliwia lokalny odczyt mierzonych wartości.
- Regulowany czas reakcji: Użytkownik może dostosować czas reakcji czujnika, wybierając między 0,8 s a 4,0 s.
Zawartość zestawu:
W opakowaniu wraz z czujnikiem znajdują się niezbędne akcesoria do montażu:
- Płyta montażowa
- Zestaw do podłączenia do kanału wentylacyjnego (wąż PVC o długości 2 m oraz 2 plastikowe króćce przyłączeniowe)
- Dławnica kablowa z odciążeniem
- Kołki rozporowe i śruby
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla 2x ø6 mm |
| Komunikacja po szynie danych | |
| Communication: | BACnet MS/TP |
| Liczba węzłów: | BACnet, patrz opis interfejsu |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
| Wskaźnik: | LCD, 29x35 mm z podświetleniem Wartości pomiarowe: Pa, cale słupa wody (konfigurowalne) Wartości pomiarowe przepływu objętościowego: m³/h, stopy³/minutę (konfigurowalne) |
| Typowy czas reakcji: | Regulowane: 0,8 s lub 4,0 s |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień Przepływ objętościowy |
| Czynnik pomiarowy: | Powietrze i gazy nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Przetwornik piezoelektryczny |
| Zakres pomiarowy: | -100...2500 Pa |
| Ustawienia zakresu pomiaru ciśnienia: | S0: 0...2500 Pa (0...10 inch WC) S1: 0...2000 Pa (0...8 inch WC) S2: 0...1500 Pa (0...6 inch WC) S3: 0...1000 Pa (0...4 inch WC) S4: 0...500 Pa (0...2 inch WC) S5: 0...250 Pa (0...1 inch WC) S6: 0...100 Pa (0...0.4 inch WC) S7: -100...100 Pa (-0.4...0.4 inch WC) |
| Dokładność: | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 500 Pa: ± 5 Pa zakres pomiarowy >500 Pa: ± 10 Pa |
| Stabilność długoterminowa: | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...50°C [15...120°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Masa | |
| 22ADP-164: | 0.25 kg |
| 22ADP-164L: | 0.27 kg |
