22ADP-184

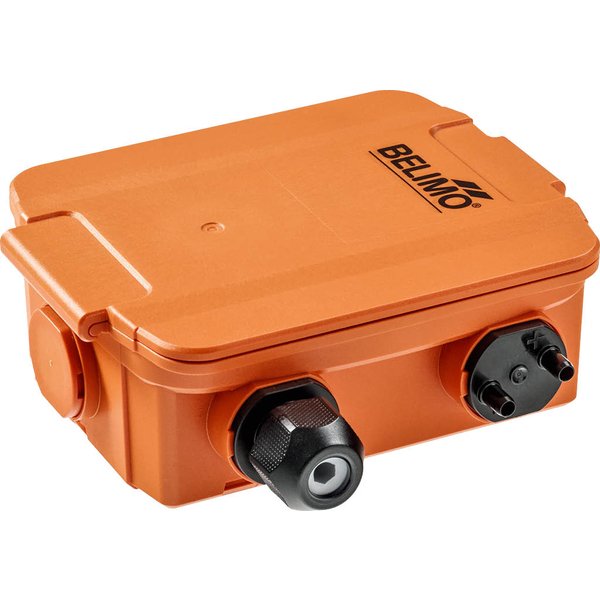

Przetwornik różnicy ciśnień 22ADP-184 Belimo, sygnał wyjściowy 0...10 V DC/4...20 mA, wielozakresowy (nastawa fabryczna 0...2500 Pa)

Producent: Belimo

Kod produktu: 22ADP-184

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	Automatyczne zerowanie, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Czujnik ciśnienia różnicowego powietrza 22ADP-184

Nowoczesny przetwornik ciśnienia różnicowego, zaprojektowany do precyzyjnego monitorowania różnicy ciśnień powietrza oraz innych nieagresywnych i niepalnych gazów. Urządzenie jest idealnym rozwiązaniem dla instalacji HVAC.

Główne zastosowania:

Monitorowanie stanu filtrów powietrza
Kontrola pasów klinowych w wentylatorach
Zastosowanie w systemach różnicowania ciśnień

Kluczowe cechy produktu:

Wszechstronność pomiarowa: Urządzenie oferuje 8 wybieranych zakresów pomiarowych, od -100 Pa do 2500 Pa, co pozwala na dopasowanie do specyficznych wymagań instalacji.
Elastyczne sygnały wyjściowe: Przetwornik generuje sygnał wyjściowy w standardach 0...5 V, 0...10 V lub 4...20 mA, wybierany za pomocą przełącznika.
Opcjonalna funkcja automatycznego zerowania: Wybrane modele wyposażone są w funkcję automatycznej kalibracji zera, która eliminuje dryf sygnału i zapewnia bezobsługową pracę. Kalibracja odbywa się cyklicznie co 10 minut.
Czytelny wyświetlacz LCD: Dostępne są wersje z podświetlanym wyświetlaczem LCD, który prezentuje mierzone wartości w Pascalach (Pa) lub calach słupa wody (inch WC).
Wytrzymała obudowa: Obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje ochronę przed pyłem i wodą, umożliwiając montaż w wymagających warunkach.
Regulowany czas reakcji: Użytkownik może dostosować czas reakcji czujnika, wybierając między wartością 0,8 s a 4,0 s.

Dostępne warianty:

22ADP-184: Wersja podstawowa.
22ADP-184A: Model wyposażony w funkcję automatycznego zerowania.
22ADP-184L: Model z wyświetlaczem LCD.
22ADP-184B: Model z wyświetlaczem LCD oraz funkcją automatycznego zerowania.

Zawartość zestawu:

Płyta montażowa
Zestaw do podłączenia kanałowego (2 m rurki PVC, 2 przyłącza kanałowe)
Kołki rozporowe i śruby montażowe

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem
Wartości pomiarowe (wyświetlacz):	Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Ustawienia zakresu pomiaru ciśnienia:
S0:	0...2500 Pa (0...10 inch WC) - ustawienie fabryczne
S1:	0...2000 Pa (0...8 inch WC)
S2:	0...1500 Pa (0...6 inch WC)
S3:	0...1000 Pa (0...4 inch WC)
S4:	0...500 Pa (0...2 inch WC)
S5:	0...250 Pa (0...1 inch WC)
S6:	0...100 Pa (0...0.4 inch WC)
S7:	-100...100 Pa (-0.4...0.4 inch WC)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym: zakres pomiarowy ≤ 500 Pa: ± 5 Pa; zakres pomiarowy >500 Pa: ± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa - Pokrywa:	PC, pomarańczowa
Obudowa - Spód:	PC, pomarańczowy
Obudowa - Uszczelka:	NBR70, czarna
Obudowa - Dodatkowo:	Odporny na promieniowanie UV
Przepust kablowy - Materiał:	PA6, czerń
Wymiary i masa
Masa (22ADP-184):	0.38 kg
Masa (22ADP-184A):	0.38 kg
Masa (22ADP-184B):	0.41 kg
Masa (22ADP-184L):	0.40 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
