22ADP-184A
| Wartości pomiarowe: | Ciśnienie |
| Zakres pomiarowy ciśnienia: | -100...2500 Pa |
| Dodatkowe funkcje: | Automatyczne zerowanie |
| Rodzaj wyświetlacza: | LCD |

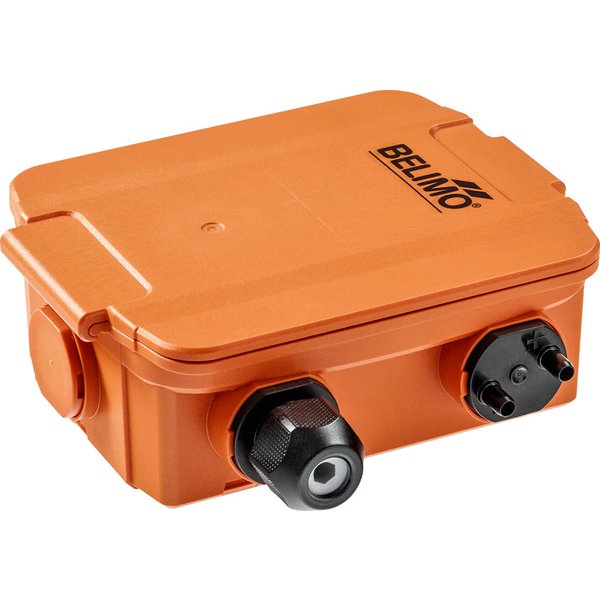

Precyzyjny czujnik różnicy ciśnień do systemów HVAC
Przetwornik ciśnienia różnicowego przeznaczony do precyzyjnego monitorowania różnicy ciśnień powietrza oraz innych nieagresywnych i niepalnych gazów. Urządzenie jest idealnym rozwiązaniem dla nowoczesnych instalacji wentylacyjnych i klimatyzacyjnych (HVAC).
Dzięki swojej wszechstronności, czujnik znajduje zastosowanie w kluczowych obszarach systemów wentylacyjnych, takich jak:
- Kontrola stanu i zabrudzenia filtrów powietrza.
- Monitorowanie pracy wentylatorów (np. kontrola pasów klinowych).
- Zapewnienie odpowiedniej różnicy ciśnień w pomieszczeniach i systemach wentylacyjnych.
Kluczowe cechy i funkcjonalność
Urządzenie zostało zaprojektowane z myślą o elastyczności i niezawodności. Oferuje szerokie możliwości dostosowania do specyficznych potrzeb każdej instalacji.
- Wielozakresowy pomiar: Możliwość wyboru jednego z 8 dostępnych zakresów pomiarowych, od -100 Pa do 2500 Pa, co pozwala na precyzyjne dopasowanie do wymagań systemu.
- Uniwersalne sygnały wyjściowe: Czujnik generuje standardowe sygnały wyjściowe, które można łatwo przełączać: 0...5 V, 0...10 V lub 4...20 mA.
- Wytrzymała konstrukcja: Obudowa o wysokim stopniu ochrony IP65 / NEMA 4X, wykonana z materiałów odpornych na promieniowanie UV, zapewnia długotrwałą i bezawaryjną pracę w trudnych warunkach.
- Opcjonalny wyświetlacz LCD: Dostępne są wersje wyposażone w czytelny, podświetlany wyświetlacz LCD, który prezentuje mierzone wartości w Pa lub calach słupa wody (konfigurowalne).
Zaawansowane funkcje dla wygody i precyzji
Automatyczne zerowanie
Wybrane modele (22ADP-184A, 22ADP-184B) posiadają funkcję automatycznej kalibracji zera. Proces ten odbywa się cyklicznie co 10 minut, eliminując dryft sygnału wyjściowego spowodowany czynnikami termicznymi, elektrycznymi czy mechanicznymi. Dzięki temu rozwiązaniu czujnik jest praktycznie bezobsługowy i gwarantuje wysoką dokładność pomiarów przez cały okres eksploatacji. Podczas trwającej około 4 sekundy kalibracji, urządzenie utrzymuje ostatnią zmierzoną wartość na wyjściu i wyświetlaczu.
Regulowany czas reakcji
Użytkownik ma możliwość dostosowania czasu reakcji czujnika, wybierając pomiędzy wartością 0,8 s a 4,0 s, w zależności od dynamiki monitorowanego procesu.
Kompletny zestaw montażowy
Wraz z czujnikiem dostarczany jest kompletny zestaw akcesoriów niezbędnych do szybkiej i prawidłowej instalacji:
- Płyta montażowa
- Zestaw przyłączeniowy do kanału (wężyk PVC o długości 2 m oraz 2 króćce przyłączeniowe)
- Kołki rozporowe i śruby
| Informacje ogólne | |
|---|---|
| Nazwa produktu: | Czujnik ciśnienia różnicowego powietrza |
| Model: | 22ADP-184.. |
| Typ: | Przetwornik różnicy ciśnień |
| Zakres pomiarowy: | -100...2500 Pa |
| Sygnał wyjściowy: | 0...5 V, 0...10 V, 4...20 mA |
| Ciśnienie rozrywające: | 40 kPa |
| Opcje: | Wyświetlacz LCD, Funkcja automatycznego zerowania |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Uwaga dot. wyjścia aktywnego: | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
| Wskaźnik: | LCD, 29x35 mm z podświetleniem (Wartości pomiarowe: Pa, cale słupa wody konfigurowalne) |
| Typowy czas reakcji: | Regulowane: 0,8 s lub 4,0 s |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień, Przepływ objętościowy (z A-22G-A05) |
| Czynnik pomiarowy: | Powietrze i gazy nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Przetwornik piezoelektryczny |
| Zakres pomiarowy: | -100...2500 Pa |
| Ustawienia zakresu pomiaru ciśnienia: | 8 wybieranych, np. 0...2500 Pa, -100...100 Pa |
| Dokładność (zakres ≤ 500 Pa): | ± 5 Pa (w porównaniu z urządzeniem referencyjnym) |
| Dokładność (zakres > 500 Pa): | ± 10 Pa (w porównaniu z urządzeniem referencyjnym) |
| Stabilność długoterminowa: | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...50°C [15...120°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary i masa | |
| Masa: | od 0.38 kg do 0.41 kg (w zależności od modelu) |
