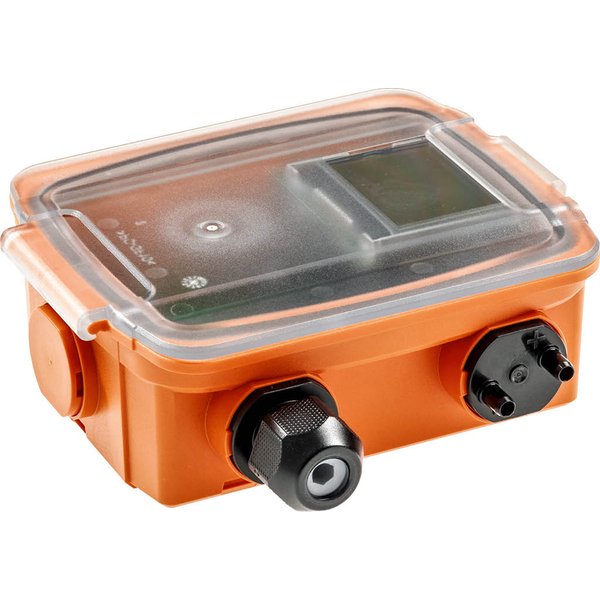

22ADP-184B

Czujnik ciśnienia różnicowego powietrza, -100...2500 Pa, Automatyczne zerowanie, 0...5 V, 0...10 V, 4...20 mA, LCD

Kod produktu: 22ADP-184B

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	Automatyczne zerowanie
Rodzaj wyświetlacza:	LCD

Czujnik ciśnienia różnicowego do zastosowań HVAC

Prezentujemy przetwornik różnicy ciśnień, zaprojektowany do precyzyjnego monitorowania powietrza oraz innych nieagresywnych i niepalnych gazów. To idealne rozwiązanie dla nowoczesnych instalacji HVAC, gdzie znajduje zastosowanie w kontroli stanu filtrów powietrza, pracy wentylatorów z pasem klinowym oraz w zaawansowanych systemach różnicowania ciśnień.

Urządzenie wyróżnia się elastycznością dzięki 8 wybieranym zakresom pomiarowym oraz uniwersalnym sygnałom wyjściowym: 0...5 V, 0...10 V lub 4...20 mA. Całość zamknięta jest w solidnej obudowie o klasie szczelności IP65 / NEMA 4X, gwarantującej niezawodność w trudnych warunkach.

Kluczowe cechy produktu:

Wszechstronne zakresy pomiarowe: Urządzenie oferuje 8 przełączalnych zakresów pomiarowych, od -100 Pa do 2500 Pa, co pozwala na elastyczne dopasowanie do wymagań instalacji.
Uniwersalne sygnały wyjściowe: Możliwość wyboru sygnału wyjściowego (0...5 V, 0...10 V lub 4...20 mA) zapewnia kompatybilność z większością systemów automatyki budynkowej.
Wysoka odporność: Obudowa o stopniu ochrony IP65 / NEMA 4X chroni wewnętrzne komponenty przed pyłem i wilgocią.
Opcjonalny wyświetlacz LCD: Wybrane modele są wyposażone w czytelny, podświetlany wyświetlacz LCD (29x35 mm), który prezentuje mierzone wartości w Pa lub calach słupa wody.
Opcjonalne automatyczne zerowanie: Dostępna funkcja automatycznej kalibracji zera, która co 10 minut koryguje pomiar, eliminując dryft sygnału i zapewniając długoterminową stabilność bez potrzeby obsługi.

Bezobsługowa praca dzięki automatycznemu zerowaniu

Modele wyposażone w funkcję automatycznego zerowania są praktycznie bezobsługowe. Proces kalibracji odbywa się cyklicznie co 10 minut i trwa zaledwie 4 sekundy. W tym czasie urządzenie utrzymuje ostatnią zmierzoną wartość na wyjściu i wyświetlaczu, co gwarantuje ciągłość pracy systemu, jednocześnie eliminując wszelkie niedokładności spowodowane czynnikami termicznymi czy mechanicznymi.

Zawartość zestawu:

Płyta montażowa
Zestaw do podłączenia kanałowego (przewód PVC 2 m, 2 x króciec przyłączeniowy)
Kołki i śruby montażowe

Ogólne właściwości
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Opis:	Przetwornik różnicy ciśnień z 8 wybieranymi zakresami i wyjściami 0...5 V, 0...10 V lub 4...20 mA. Do monitorowania różnicy ciśnień powietrza oraz innych niepalnych, nieagresywnych gazów. Typowe zastosowanie w instalacjach HVAC.
Opcje:	Dostępne opcjonalnie z wyświetlaczem LCD i funkcją automatycznego zerowania.
Obudowa (stopień ochrony):	IP65 / NEMA 4X
Sygnał wyjściowy (przegląd typów):	0...5 V, 0...10 V, 4...20 mA
Ciśnienie rozrywające (przegląd typów):	40 kPa
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem (Wartości pomiarowe: Pa, cale słupa wody (konfigurowalne))
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Ustawienia zakresu pomiaru ciśnienia:	S0: 0...2500 Pa (0...10 inch WC) S1: 0...2000 Pa (0...8 inch WC) S2: 0...1500 Pa (0...6 inch WC) S3: 0...1000 Pa (0...4 inch WC) S4: 0...500 Pa (0...2 inch WC) S5: 0...250 Pa (0...1 inch WC) S6: 0...100 Pa (0...0.4 inch WC) S7: -100...100 Pa (-0.4...0.4 inch WC)
Dokładność (zakres pomiarowy ≤ 500 Pa):	± 5 Pa
Dokładność (zakres pomiarowy > 500 Pa):	± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa (Pokrywa):	PC, pomarańczowa
Obudowa (Spód):	PC, pomarańczowy
Obudowa (Uszczelka):	NBR70, czarna
Odporność obudowy:	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary i waga
Masa (22ADP-184):	0.38 kg
Masa (22ADP-184A):	0.38 kg
Masa (22ADP-184B):	0.41 kg
Masa (22ADP-184L):	0.40 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
