22ADP-184L

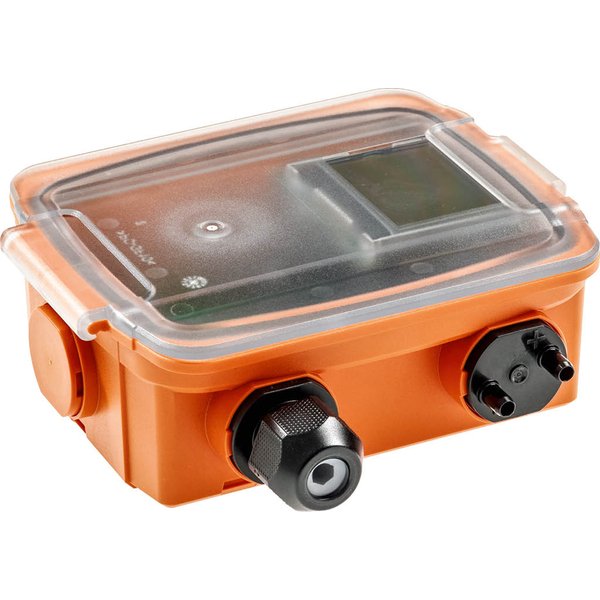

Przetwornik różnicy ciśnień 22ADP-184L Belimo, sygnał wyjściowy 0...10 V DC/4...20 mA, wielozakresowy (nastawa fabryczna 0...2500 Pa), wyświetlacz LCD

Producent: Belimo

Kod produktu: 22ADP-184L

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	Automatyczne zerowanie, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Wszechstronny czujnik do pomiaru różnicy ciśnień

Przetwornik ciśnienia różnicowego zaprojektowany do precyzyjnego monitorowania powietrza oraz innych nieagresywnych i niepalnych gazów. Jest to idealne rozwiązanie dla nowoczesnych instalacji HVAC, gdzie z powodzeniem służy do kontroli stanu filtrów powietrza, pracy pasów klinowych w wentylatorach oraz do zarządzania systemami różnicowania ciśnień.

Najważniejsze cechy produktu:

Elastyczność pomiaru: Użytkownik ma do dyspozycji 8 przełączanych zakresów pomiarowych, co pozwala na dopasowanie urządzenia do specyficznych wymagań instalacji.
Uniwersalne sygnały wyjściowe: Czujnik oferuje trzy standardowe sygnały wyjściowe: 0...5 V, 0...10 V oraz 4...20 mA, co zapewnia szeroką kompatybilność z systemami automatyki.
Wysoka odporność: Solidna obudowa o klasie szczelności IP65 (NEMA 4X) gwarantuje ochronę przed pyłem i wodą, umożliwiając montaż w wymagających warunkach.
Opcjonalny wyświetlacz: Wybrane modele są dostępne z czytelnym, podświetlanym wyświetlaczem LCD, który ułatwia odczyt wartości pomiarowych bezpośrednio na urządzeniu.
Funkcja automatycznego zerowania: Dostępna w wybranych wariantach funkcja automatycznej kalibracji zera zapewnia długoterminową stabilność i dokładność pomiarów bez potrzeby ręcznej interwencji.

Funkcja automatycznego zerowania

Modele wyposażone w tę funkcję są praktycznie bezobsługowe. Co 10 minut czujnik automatycznie kalibruje swoje zero, eliminując wszelkie dryfty sygnału wyjściowego spowodowane przez zmiany termiczne lub czynniki mechaniczne. Proces ten trwa zaledwie 4 sekundy, a w jego trakcie na wyjściu utrzymywana jest ostatnia zmierzona wartość, co zapewnia ciągłość pracy systemu.

Zastosowanie

Urządzenie przeznaczone jest do użytku w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Wykorzystuje piezoelektryczny element pomiarowy do precyzyjnego określania różnicy ciśnień. Czujnik może również mierzyć przepływ objętościowy przy użyciu dodatkowych akcesoriów.

Zawartość zestawu:

Płyta montażowa
Zestaw przyłączeniowy do kanału (wąż PCV o długości 2 m oraz 2 plastikowe króćce)
Kołki rozporowe i śruby do montażu

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem (dostępny w wybranych modelach)
Wartości pomiarowe na wyświetlaczu:	Pa, cale słupa wody (konfigurowalne) (dot. modeli z LCD)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dodatkowe funkcje:	Automatyczne zerowanie (dostępne w wybranych modelach)
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień; Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym; zakres pomiarowy ≤ 500 Pa: ± 5 Pa; zakres pomiarowy >500 Pa: ± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Ciśnienie rozrywające:	40 kPa
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
Model 22ADP-184:	0.38 kg
Model 22ADP-184A:	0.38 kg
Model 22ADP-184B:	0.41 kg
Model 22ADP-184L:	0.40 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
