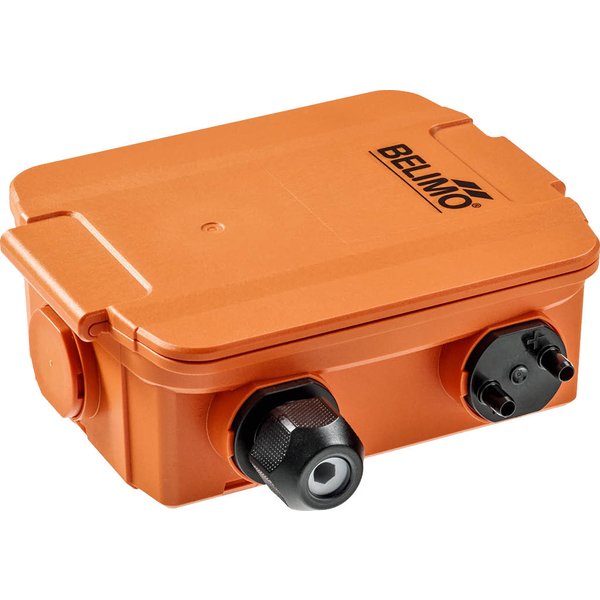

Przetwornik różnicy ciśnień 22ADP-186 Belimo, sygnał wyjściowy 0...10 V DC/4...20 mA, wielozakresowy (nastawa fabryczna 0...2500 Pa)

Producent: Belimo

Kod produktu: 22ADP-186

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	0...7000 Pa
Dodatkowe funkcje:	Automatyczne zerowanie, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Wszechstronny czujnik do monitorowania ciśnienia

Nowoczesny przetwornik ciśnienia różnicowego, zaprojektowany do precyzyjnego monitorowania przepływu powietrza oraz innych nieagresywnych i niepalnych gazów. Dzięki możliwości wyboru jednego z ośmiu zakresów pomiarowych oraz uniwersalnym sygnałom wyjściowym (0...5 V, 0...10 V lub 4...20 mA), urządzenie cechuje się dużą elastycznością i łatwością adaptacji do wymogów konkretnej instalacji.

Główne zastosowania

Czujnik ten jest idealnym rozwiązaniem dla instalacji z branży HVAC. Doskonale sprawdza się w zadaniach takich jak:

Kontrola stanu zabrudzenia filtrów powietrza,
Monitorowanie pracy pasów klinowych w wentylatorach,
Zarządzanie systemami różnicowania ciśnień w pomieszczeniach.

Kluczowe cechy produktu

Elastyczność konfiguracji: Możliwość wyboru jednego z ośmiu zakresów pomiarowych (od 0...1000 Pa do 0...7000 Pa) oraz trzech standardowych sygnałów wyjściowych.
Funkcja automatycznego zerowania: Dostępne w wybranych modelach automatyczne kalibrowanie zera co 10 minut eliminuje dryft sygnału i zapewnia długotrwałą, bezobsługową precyzję pomiarów.
Opcjonalny wyświetlacz LCD: Wersje z podświetlanym ekranem LCD ułatwiają odczyt mierzonych wartości bezpośrednio na urządzeniu.
Wysoka odporność: Wytrzymała obudowa o stopniu ochrony IP65 / NEMA 4X gwarantuje niezawodność pracy nawet w trudnych warunkach.
Regulowany czas reakcji: Użytkownik może dostosować czas reakcji czujnika (0,8 s lub 4,0 s) do specyfiki systemu.

Zawartość zestawu

Wraz z czujnikiem dostarczany jest kompletny zestaw montażowy, w skład którego wchodzą:

Płyta montażowa,
Zestaw do podłączenia do kanału (rurka PVC 2 m oraz 2 plastikowe przyłącza),
Kołki rozporowe i śruby.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem. Wartości pomiarowe: Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	0...7000 Pa
Ustawienia zakresu pomiaru ciśnienia:	S0: 0...7000 Pa, 0...28 inch WC (fabryczne) S1: 0...5000 Pa, 0...20 inch WC S2: 0...4000 Pa, 0...16 inch WC S3: 0...3000 Pa, 0...12 inch WC S4: 0...2500 Pa, 0...10 inch WC S5: 0...2000 Pa, 0...8 inch WC S6: 0...1500 Pa, 0...6 inch WC S7: 0...1000 Pa, 0...4 inch WC
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
Masa (22ADP-186, 22ADP-186A):	0.38 kg
Masa (22ADP-186B):	0.41 kg
Masa (22ADP-186L):	0.40 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
