22ADP-186A

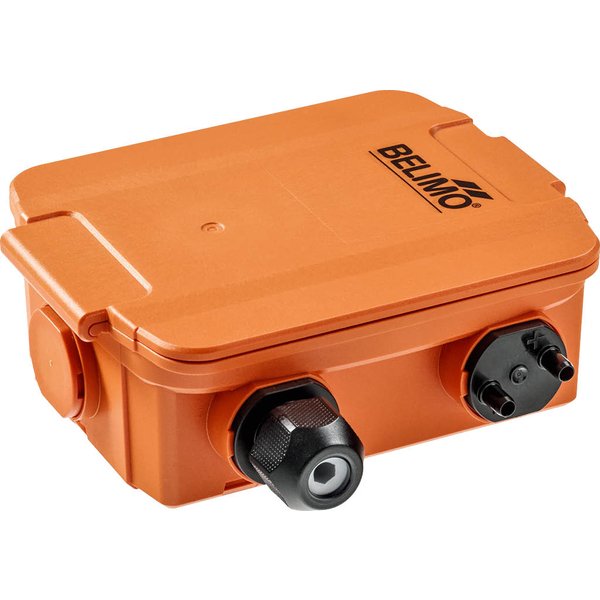

Czujnik ciśnienia różnicowego powietrza, 0...7000 Pa, Automatyczne zerowanie, 0...5 V, 0...10 V, 4...20 mA
Kod produktu: 22ADP-186A
| Wartości pomiarowe: | Ciśnienie |
| Zakres pomiarowy ciśnienia: | 0...7000 Pa |
| Dodatkowe funkcje: | Automatyczne zerowanie, Ręczne kasowanie |
| Rodzaj wyświetlacza: | LCD |
Wszechstronny czujnik różnicy ciśnień
Prezentowany produkt to zaawansowany przetwornik ciśnienia różnicowego, przeznaczony do precyzyjnego monitorowania powietrza oraz innych gazów o charakterze nieagresywnym i niepalnym. Dzięki możliwości wyboru jednego z ośmiu zakresów pomiarowych oraz uniwersalnym sygnałom wyjściowym (0...5 V, 0...10 V lub 4...20 mA), urządzenie cechuje się dużą elastycznością i łatwością integracji z istniejącymi systemami.
Czujnik idealnie sprawdza się w instalacjach wentylacji, ogrzewania i klimatyzacji (HVAC) do takich zadań jak:
- monitorowanie stanu zabrudzenia filtrów powietrza,
- kontrola pracy wentylatorów, np. monitorowanie pasów klinowych,
- nadzór nad systemami różnicowania ciśnień w pomieszczeniach.
Główne cechy produktu
- Elastyczność pomiaru: Użytkownik ma do dyspozycji 8 przełączalnych zakresów pomiarowych, sięgających aż do 7000 Pa.
- Uniwersalne wyjścia: Możliwość wyboru sygnału wyjściowego napięciowego (0...5 V lub 0...10 V) oraz prądowego (4...20 mA).
- Wysoka odporność: Wytrzymała obudowa zapewnia stopień ochrony IP65 / NEMA 4X, chroniąc urządzenie przed pyłem i wodą.
- Różne warianty: Dostępne są modele z opcjonalnym, podświetlanym wyświetlaczem LCD oraz z funkcją automatycznego zerowania, która eliminuje dryft sygnału i zapewnia długotrwałą stabilność pomiarów.
Dostępne warianty
Produkt jest oferowany w kilku wersjach, aby jak najlepiej dopasować się do wymagań aplikacji:
- 22ADP-186: Model standardowy.
- 22ADP-186A: Model z funkcją automatycznego zerowania.
- 22ADP-186B: Model wyposażony w wyświetlacz LCD oraz funkcję automatycznego zerowania.
- 22ADP-186L: Model z wyświetlaczem LCD.
Kompletny zestaw montażowy
Wraz z czujnikiem w opakowaniu znajdują się wszystkie niezbędne elementy do jego instalacji:
- Płyta montażowa,
- Zestaw do podłączenia kanałowego (2 metry rurki PVC, 2 plastikowe przyłącza kanałowe),
- Kołki rozporowe oraz śruby.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
| Wskaźnik: | LCD, 29x35 mm z podświetleniem (opcjonalnie, w zależności od typu) |
| Wartości pomiarowe na wskaźniku: | Pa, cale słupa wody (konfigurowalne) |
| Typowy czas reakcji: | Regulowane: 0,8 s lub 4,0 s |
| Dodatkowe funkcje: | Automatyczne zerowanie (opcjonalnie, w zależności od typu) |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień, Przepływ objętościowy (z A-22G-A05) |
| Czynnik pomiarowy: | Powietrze i gazy nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Przetwornik piezoelektryczny |
| Zakres pomiarowy: | 0...7000 Pa |
| Wybieralne zakresy pomiarowe: |
S0: 0...7000 Pa (0...28 inch WC) - Fabryczne S1: 0...5000 Pa (0...20 inch WC) S2: 0...4000 Pa (0...16 inch WC) S3: 0...3000 Pa (0...12 inch WC) S4: 0...2500 Pa (0...10 inch WC) S5: 0...2000 Pa (0...8 inch WC) S6: 0...1500 Pa (0...6 inch WC) S7: 0...1000 Pa (0...4 inch WC) |
| Dokładność: |
Odchylenie w porównaniu z urządzeniem referencyjnym: zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa |
| Stabilność długoterminowa: | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Ciśnienie rozrywające: | 40 kPa |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...50°C [15...120°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Masa produktu | |
| Masa (22ADP-186): | 0.38 kg |
| Masa (22ADP-186A): | 0.38 kg |
| Masa (22ADP-186B): | 0.41 kg |
| Masa (22ADP-186L): | 0.40 kg |
