22ADP-186B
| Wartości pomiarowe: | Ciśnienie |
| Zakres pomiarowy ciśnienia: | 0...7000 Pa |
| Dodatkowe funkcje: | Automatyczne zerowanie |
| Rodzaj wyświetlacza: | LCD |

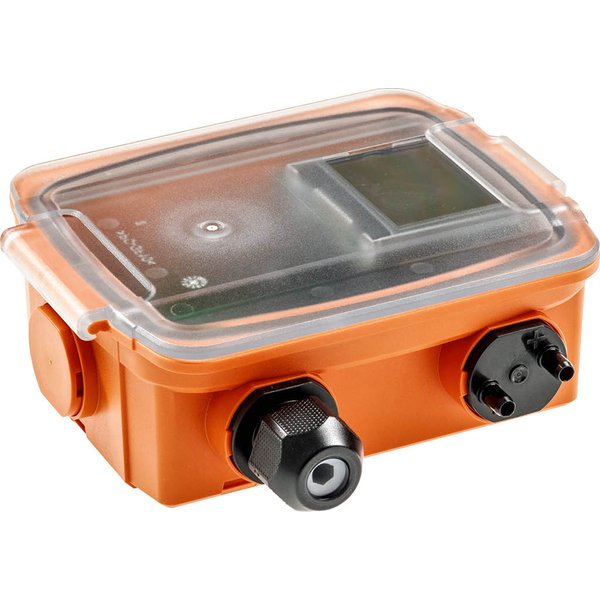

Precyzyjny przetwornik różnicy ciśnień powietrza 22ADP-186
Zaawansowany przetwornik różnicy ciśnień, stworzony do dokładnego monitorowania ciśnienia powietrza oraz innych nieagresywnych i niepalnych gazów. Urządzenie oferuje wyjątkową elastyczność dzięki ośmiu przełączanym zakresom pomiarowym oraz możliwości wyboru sygnału wyjściowego (0...5 V, 0...10 V lub 4...20 mA). To idealne rozwiązanie dla nowoczesnych instalacji wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC).
Główne obszary zastosowań
- Kontrola stanu zabrudzenia filtrów powietrza.
- Monitorowanie pracy wentylatorów, w tym kontrola pasów klinowych.
- Utrzymywanie nadciśnienia lub podciśnienia w systemach różnicowania ciśnień.
Kluczowe cechy i funkcje
Wielozakresowość: Urządzenie posiada 8 konfigurowalnych zakresów pomiarowych, od 0...1000 Pa aż do 0...7000 Pa, co pozwala na precyzyjne dopasowanie do wymagań konkretnej instalacji.
Wytrzymała obudowa: Solidna konstrukcja o stopniu ochrony IP65 / NEMA 4X gwarantuje niezawodność i odporność na trudne warunki otoczenia.
Regulowany czas reakcji: Możliwość ustawienia czasu odpowiedzi czujnika na 0,8 s lub 4,0 s pozwala na optymalizację jego pracy.
Dostępne opcje
Czujnik jest dostępny w kilku wariantach, aby jak najlepiej sprostać Twoim potrzebom:
- Wersje z wyświetlaczem LCD: Czytelny, podświetlany ekran o wymiarach 29x35 mm umożliwia bezpośredni odczyt mierzonych wartości w Pascalach (Pa) lub calach słupa wody (inch WC).
- Funkcja automatycznego zerowania: Modele wyposażone w tę funkcję są praktycznie bezobsługowe. Czujnik automatycznie kalibruje punkt zerowy co 10 minut, co eliminuje dryft sygnału i zapewnia stabilność pomiarów przez długi czas.
Zawartość zestawu
Wraz z czujnikiem w opakowaniu znajdują się niezbędne akcesoria montażowe:
- Płyta montażowa
- Zestaw do podłączenia kanałowego (2 metry przewodu PVC oraz 2 plastikowe przyłącza)
- Kołki rozporowe i śruby
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
| Wskaźnik: | LCD, 29x35 mm z podświetleniem |
| Wskaźnik (wartości pomiarowe): | Pa, cale słupa wody (konfigurowalne) |
| Typowy czas reakcji: | Regulowane: 0,8 s lub 4,0 s |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień; Przepływ objętościowy (z A-22G-A05) |
| Czynnik pomiarowy: | Powietrze i gazy nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Przetwornik piezoelektryczny |
| Zakres pomiarowy: | 0...7000 Pa |
| Dokładność (zakres ≤ 2000 Pa): | ± 10 Pa |
| Dokładność (zakres > 2000 Pa): | ± 25 Pa |
| Stabilność długoterminowa: | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...50°C [15...120°F] |
| Materiały | |
| Materiał obudowy (pokrywa): | PC, pomarańczowa |
| Materiał obudowy (spód): | PC, pomarańczowy |
| Materiał obudowy (uszczelka): | NBR70, czarna |
| Odporność obudowy: | Odporny na promieniowanie UV |
| Materiał przepustu kablowego: | PA6, czerń |
| Wymiary i masa | |
| Masa (22ADP-186/22ADP-186A): | 0.38 kg |
| Masa (22ADP-186B): | 0.41 kg |
| Masa (22ADP-186L): | 0.40 kg |
