22ADP-186L

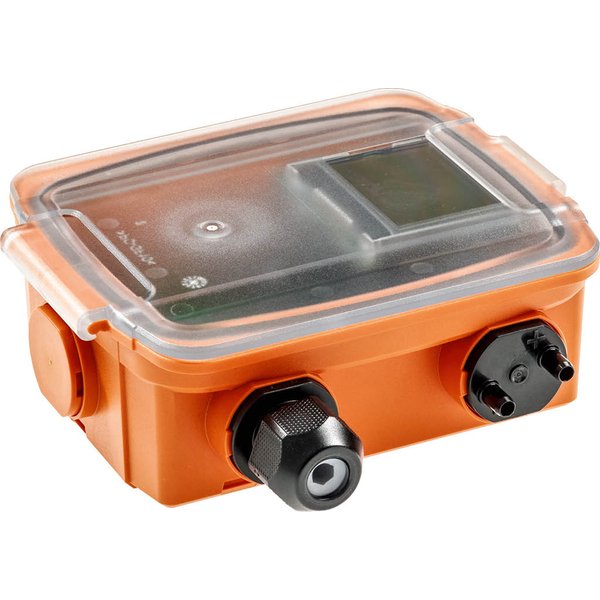

Przetwornik różnicy ciśnień 22ADP-186L Belimo, sygnał wyjściowy 0...10 V DC/4...20 mA, wielozakresowy (nastawa fabryczna 0...2500 Pa), wyświetlacz LCD

Producent: Belimo

Kod produktu: 22ADP-186L

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	0...7000 Pa
Dodatkowe funkcje:	Automatyczne kasowanie, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Zaawansowany przetwornik różnicy ciśnień

Czujnik ciśnienia różnicowego 22ADP-186 to wszechstronne urządzenie przeznaczone do monitorowania ciśnienia powietrza oraz innych nieagresywnych i niepalnych gazów. Dzięki możliwości wyboru jednego z ośmiu zakresów pomiarowych oraz uniwersalnym sygnałom wyjściowym (0...5 V, 0...10 V lub 4...20 mA), przetwornik ten jest idealnym rozwiązaniem dla szerokiej gamy zastosowań.

Urządzenie zostało zamknięte w wytrzymałej obudowie o klasie szczelności IP65 / NEMA 4X, która zapewnia ochronę przed czynnikami zewnętrznymi.

Główne obszary zastosowania w systemach HVAC:

Kontrola stanu filtrów powietrza
Nadzór nad pracą pasów klinowych w wentylatorach
Zastosowanie w systemach różnicowania ciśnień

Kluczowe cechy produktu:

Wielozakresowość: Możliwość wyboru jednego z 8 dostępnych zakresów pomiarowych, aż do 7000 Pa.
Uniwersalne wyjścia: Konfigurowalne sygnały wyjściowe 0...5 V, 0...10 V lub 4...20 mA, wybierane za pomocą przełącznika.
Regulowany czas reakcji: Możliwość ustawienia czasu reakcji na 0,8 s lub 4,0 s w zależności od potrzeb aplikacji.
Technologia pomiaru: Precyzyjny pomiar oparty na piezoelektrycznym elemencie pomiarowym.

Dostępne opcje i funkcje dodatkowe:

Przetwornik jest dostępny w wariantach wyposażonych w dodatkowe funkcje, które podnoszą komfort użytkowania i niezawodność pomiarów:

Wyświetlacz LCD: Opcjonalny, podświetlany wyświetlacz o wymiarach 29x35 mm, który prezentuje mierzone wartości w wybranych jednostkach (Pa lub cale słupa wody).
Automatyczne zerowanie: Modele z tą funkcją są praktycznie bezobsługowe. Urządzenie automatycznie kalibruje punkt zerowy co 10 minut, co skutecznie eliminuje dryft sygnału wyjściowego spowodowany czynnikami termicznymi czy mechanicznymi. Proces kalibracji trwa około 4 sekund, podczas których sygnał wyjściowy jest podtrzymywany na ostatniej zmierzonej wartości.

Zawartość zestawu:

Płyta montażowa
Zestaw do podłączenia kanałowego (rurka PVC o długości 2 m oraz 2 plastikowe przyłącza kanałowe)
Kołki rozporowe i śruby do montażu

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ (sygnał wyjściowy 0...5/10 V wybierany przełącznikiem)
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Wskaźnik:	LCD, 29x35 mm z podświetleniem (wartości pomiarowe: Pa, cale słupa wody (konfigurowalne))
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	0...7000 Pa
Ciśnienie rozrywające:	40 kPa
Zakresy pomiarowe (wybierane):	S0 (0...7000 Pa / 0...28 inch WC), S1 (0...5000 Pa / 0...20 inch WC), S2 (0...4000 Pa / 0...16 inch WC), S3 (0...3000 Pa / 0...12 inch WC), S4 (0...2500 Pa / 0...10 inch WC), S5 (0...2000 Pa / 0...8 inch WC), S6 (0...1500 Pa / 0...6 inch WC), S7 (0...1000 Pa / 0...4 inch WC)
Dokładność (zakres ≤ 2000 Pa):	± 10 Pa
Dokładność (zakres > 2000 Pa):	± 25 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa (Pokrywa):	PC, pomarańczowa
Obudowa (Spód):	PC, pomarańczowy
Obudowa (Uszczelka):	NBR70, czarna
Obudowa (Dodatkowe cechy):	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa (w zależności od typu)
22ADP-186:	0.38 kg
22ADP-186A:	0.38 kg
22ADP-186B:	0.41 kg
22ADP-186L:	0.40 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
