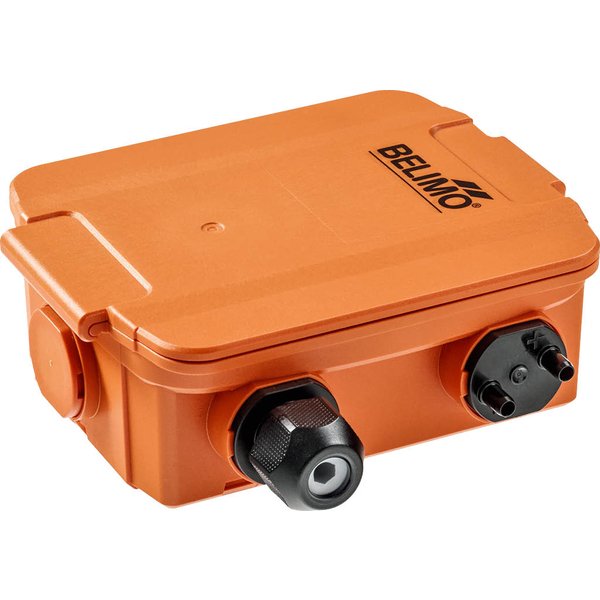

Przetwornik różnicy ciśnień 22ADP-18Q Belimo, sygnał wyjściowy 0...10 V DC/4...20 mA, wielozakresowy (nastawa fabryczna 0...250 Pa)

Producent: Belimo

Kod produktu: 22ADP-18Q

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-150...250 Pa
Dodatkowe funkcje:	Automatyczne zerowanie, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Nowoczesny przetwornik różnicy ciśnień dla instalacji HVAC

Prezentowany czujnik to zaawansowane urządzenie przeznaczone do precyzyjnego monitorowania różnicy ciśnień powietrza oraz innych nieagresywnych i niepalnych gazów. Dzięki swojej wszechstronności i niezawodności, jest idealnym rozwiązaniem dla nowoczesnych systemów wentylacji, ogrzewania i klimatyzacji (HVAC).

Kluczowe cechy produktu

Wszechstronność pomiaru: Użytkownik ma do dyspozycji 8 przełączalnych zakresów pomiarowych, co pozwala na elastyczne dopasowanie urządzenia do specyficznych wymagań instalacji.
Elastyczne sygnały wyjściowe: Czujnik oferuje konfigurowalne sygnały wyjściowe 0...5 V, 0...10 V oraz 4...20 mA, co zapewnia kompatybilność z większością systemów automatyki budynkowej.
Wysoka odporność: Solidna obudowa o stopniu ochrony IP65 / NEMA 4X gwarantuje niezawodność działania nawet w trudnych warunkach.
Bezobsługowa praca: Wybrane modele wyposażone są w funkcję automatycznego zerowania, która cyklicznie kalibruje czujnik, eliminując dryft pomiarowy i zapewniając długoterminową stabilność.
Czytelny odczyt danych: Opcjonalny, podświetlany wyświetlacz LCD umożliwia łatwy i szybki odczyt mierzonych wartości bezpośrednio na urządzeniu.

Główne obszary zastosowania

Urządzenie zostało zaprojektowane z myślą o stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Najczęściej wykorzystywane jest do:

monitorowania stanu filtrów powietrza,
kontroli pracy pasów klinowych w wentylatorach,
nadzoru w systemach różnicowania ciśnień.

Funkcja automatycznego zerowania

Modele wyposażone w tę funkcję są praktycznie bezobsługowe. Urządzenie automatycznie kalibruje swoje zero co 10 minut, co skutecznie eliminuje wszelkie niedokładności pomiaru wynikające ze zmian termicznych, elektrycznych czy mechanicznych. Proces ten zapewnia stałą, wysoką precyzję przez cały okres eksploatacji.

Dostępne warianty

Produkt dostępny jest w kilku wersjach, aby jak najlepiej sprostać indywidualnym potrzebom:

22ADP-18Q: Model standardowy.
22ADP-18QA: Wersja z funkcją automatycznego zerowania.
22ADP-18QL: Wersja z wyświetlaczem LCD.
22ADP-18QB: Wersja z automatycznym zerowaniem i wyświetlaczem LCD.

Zawartość zestawu:

Płyta montażowa
Zestaw do podłączenia kanałowego (rurka PVC 2 m, 2 plastikowe przyłącza)
Kołki i śruby montażowe

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem
Wskaźnik wartości pomiarowe:	Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-150...250 Pa
Zakresy pomiarowe do wyboru (Ustawienia):	S0: 0...250 Pa (0...1 inch WC) S1: 0...100 Pa (0...0.4 inch WC) S2: 0...50 Pa (0...0.2 inch WC) S3: 0...25 Pa (0...0.1 inch WC) S4: -25...25 Pa (-0.1...0.1 inch WC) S5: -50...50 Pa (-0.2...0.2 inch WC) S6: -100...100 Pa (-0.4...0.4 inch WC) S7: -150...150 Pa (-0.6...0.6 inch WC)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary
Masa (Typ 22ADP-18Q):	0.38 kg
Masa (Typ 22ADP-18QA):	0.39 kg
Masa (Typ 22ADP-18QB):	0.41 kg
Masa (Typ 22ADP-18QL):	0.40 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
