22ADP-18QA
| Wartości pomiarowe: | Ciśnienie |
| Zakres pomiarowy ciśnienia: | -150...250 Pa |
| Dodatkowe funkcje: | Automatyczne zerowanie |
Wszechstronny czujnik do Twojej instalacji HVAC
Prezentujemy przetwornik różnicy ciśnień, który jest niezastąpionym elementem w systemach monitorowania powietrza oraz innych niepalnych i nieagresywnych gazów. Urządzenie idealnie sprawdza się w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) do kontroli stanu filtrów powietrza, pracy wentylatorów z pasem klinowym oraz w systemach utrzymania różnicy ciśnień.
Kluczowe cechy produktu
- Uniwersalne zastosowanie: Czujnik oferuje 8 przełączalnych zakresów pomiarowych, co pozwala na precyzyjne dopasowanie do wymagań konkretnej instalacji.
- Elastyczne sygnały wyjściowe: Urządzenie generuje sygnały wyjściowe w standardach 0...5 V, 0...10 V oraz 4...20 mA, co zapewnia szeroką kompatybilność z systemami automatyki.
- Wysoka odporność: Solidna obudowa o stopniu ochrony IP65 / NEMA 4X gwarantuje niezawodność działania nawet w trudnych warunkach.
- Opcjonalne warianty: Dostępne są modele z czytelnym, podświetlanym wyświetlaczem LCD oraz z innowacyjną funkcją automatycznego zerowania, która zwiększa dokładność i eliminuje potrzebę ręcznej kalibracji.
- Pomiar przepływu: Oprócz różnicy ciśnień, urządzenie może również mierzyć przepływ objętościowy (przy użyciu dodatkowych akcesoriów).
Funkcja automatycznego zerowania
Wybrane modele wyposażone są w funkcję automatycznej kalibracji zera. Proces ten odbywa się cyklicznie co 10 minut i trwa zaledwie 4 sekundy. W tym czasie urządzenie utrzymuje ostatnią zmierzoną wartość na wyjściu i wyświetlaczu. Funkcja ta skutecznie eliminuje dryft sygnału wyjściowego spowodowany czynnikami termicznymi, elektrycznymi czy mechanicznymi, zapewniając długoterminową stabilność i bezobsługową pracę.
Czytelny wyświetlacz
Modele z wyświetlaczem LCD (29x35 mm) oferują podświetlenie oraz możliwość konfiguracji wyświetlanych jednostek (Pa lub cale słupa wody). Wyświetlacz automatycznie skaluje prezentowane dane, a parametry takie jak jasność czy funkcja barwnej sygnalizacji progów mogą być modyfikowane.
Zawartość zestawu
- Płyta montażowa do obudowy
- Zestaw przyłączeniowy do kanału (rurka PVC 2 m, 2 plastikowe przyłącza)
- Kołki rozporowe i śruby montażowe
| Ogólne | |
|---|---|
| Sygnał wyjściowy: | 0...5 V, 0...10 V, 4...20 mA |
| Ciśnienie rozrywające: | 40 kPa |
| Dodatkowe funkcje: | Opcjonalnie: Automatyczne zerowanie |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Uwagi dotyczące wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
| Wskaźnik (opcjonalny): | LCD, 29x35 mm z podświetleniem (Wartości pomiarowe: Pa, cale słupa wody (konfigurowalne)) |
| Typowy czas reakcji: | Regulowane: 0,8 s lub 4,0 s |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień, Przepływ objętościowy (z A-22G-A05) |
| Czynnik pomiarowy: | Powietrze i gazy nieagresywne |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Przetwornik piezoelektryczny |
| Zakres pomiarowy: | -150...250 Pa |
| Dokładność: | Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa |
| Stabilność długoterminowa: | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...50°C [15...120°F] |
| Materiały | |

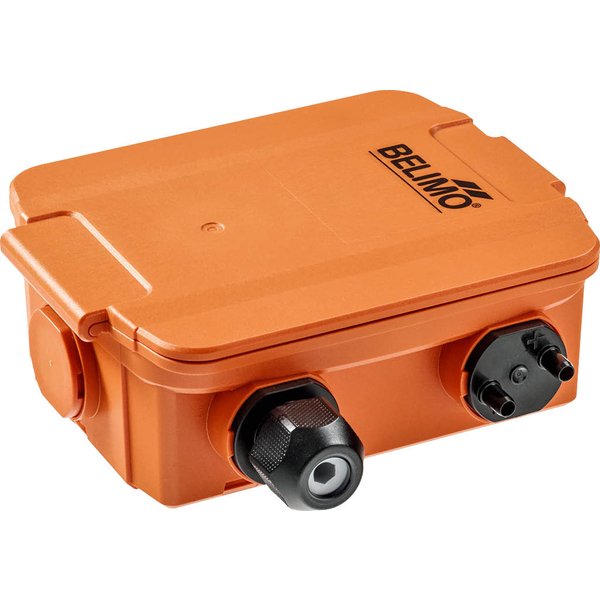

| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary | |
| Masa: | 0.38 - 0.41 kg (w zależności od typu) |
