22ADP-18QB
| Wartości pomiarowe: | Ciśnienie |
| Zakres pomiarowy ciśnienia: | -150...250 Pa |
| Dodatkowe funkcje: | Automatyczne zerowanie |
| Rodzaj wyświetlacza: | LCD |

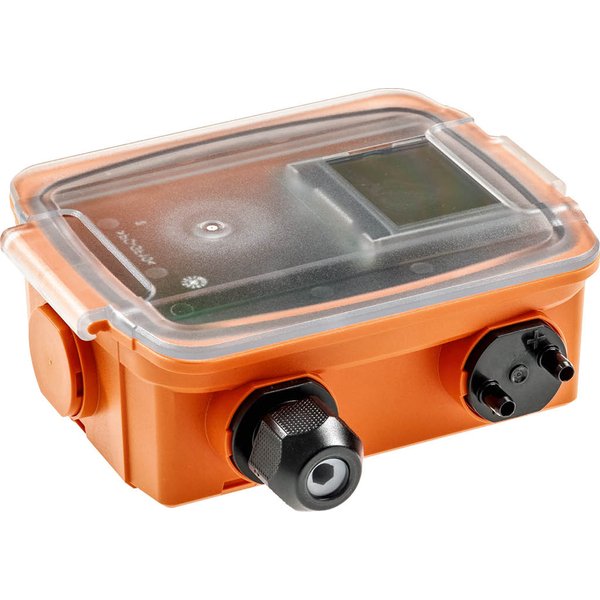

Wszechstronny przetwornik różnicy ciśnień
Czujnik ciśnienia różnicowego 22ADP-18Q.. to precyzyjne urządzenie przeznaczone do monitorowania różnicy ciśnień powietrza oraz innych nieagresywnych i niepalnych gazów. Dzięki możliwości wyboru jednego z ośmiu zakresów pomiarowych oraz uniwersalnym sygnałom wyjściowym (0...5 V, 0...10 V lub 4...20 mA), przetwornik ten jest niezwykle elastycznym rozwiązaniem dla wielu zastosowań.
Główne zastosowania w instalacjach HVAC
Produkt znajduje szerokie zastosowanie w systemach wentylacji, ogrzewania i klimatyzacji (HVAC). Idealnie sprawdza się w zadaniach wymagających ciągłego nadzoru, takich jak:
- Monitorowanie stanu zabrudzenia filtrów powietrza,
- Kontrola pracy wentylatorów (np. pasów klinowych),
- Utrzymywanie odpowiednich warunków w systemach różnicowania ciśnień.
Kluczowe cechy produktu
- Wielozakresowość: Możliwość wyboru jednego z 8 dostępnych zakresów pomiarowych, co pozwala na dopasowanie urządzenia do specyficznych wymagań instalacji.
- Uniwersalne wyjścia: Przetwornik oferuje konfigurowalne sygnały wyjściowe napięciowe (0...5 V, 0...10 V) oraz prądowe (4...20 mA).
- Wysoka odporność: Obudowa o stopniu ochrony IP65 / NEMA 4X zapewnia skuteczną ochronę przed pyłem i wodą, umożliwiając montaż w wymagających warunkach.
- Opcjonalne warianty: Dostępne są modele wyposażone w czytelny wyświetlacz LCD oraz funkcję automatycznego zerowania, która zwiększa stabilność i precyzję pomiarów w długim okresie.
Funkcja automatycznego zerowania
Wybrane modele posiadają funkcję automatycznej kalibracji zera, która sprawia, że urządzenie jest praktycznie bezobsługowe. Co 10 minut czujnik dokonuje elektronicznej kalibracji punktu zerowego, co skutecznie eliminuje ewentualny dryft sygnału wyjściowego spowodowany czynnikami termicznymi czy mechanicznymi. Proces ten jest niezauważalny dla systemu nadrzędnego, ponieważ podczas trwającej około 4 sekundy kalibracji, sygnał wyjściowy utrzymuje ostatnią zmierzoną wartość.
Zawartość zestawu
Wraz z czujnikiem w opakowaniu znajdują się niezbędne akcesoria montażowe:
- Płyta montażowa,
- Zestaw do podłączenia kanałowego (rurka PVC o długości 2 m oraz dwa plastikowe przyłącza),
- Kołki rozporowe i śruby.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem |
| Wskaźnik: | LCD, 29x35 mm z podświetleniem |
| Wskaźnik - wartości pomiarowe: | Pa, cale słupa wody (konfigurowalne) |
| Typowy czas reakcji: | Regulowane: 0,8 s lub 4,0 s |
| Dane pomiarowe | |
| Wartości pomiarowe: | Różnica ciśnień, Przepływ objętościowy (z A-22G-A05) |
| Czynnik pomiarowy: | Powietrze i gazy nieagresywne |
| Ciśnienie rozrywające: | 40 kPa |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Przetwornik piezoelektryczny |
| Zakres pomiarowy: | -150...250 Pa |
| Ustawienia zakresu pomiaru ciśnienia: | 8 wybieranych ustawień (np. 0...25 Pa do -150...150 Pa) |
| Dokładność: | Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa |
| Stabilność długoterminowa: | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-6 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -10...50°C [14...122°F] |
| Temperatura czynnika: | -10...50°C [15...120°F] |
| Materiały | |
| Obudowa - Pokrywa: | PC, pomarańczowa |
| Obudowa - Spód: | PC, pomarańczowy |
| Obudowa - Uszczelka: | NBR70, czarna |
| Obudowa - Odporność: | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary i masa | |
| Masa (dla modelu 22ADP-18Q): | 0.38 kg |
