22ADP-18QL

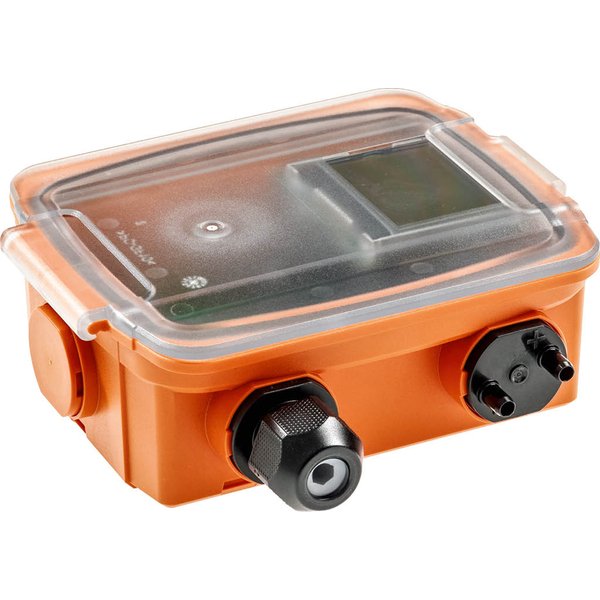

Przetwornik różnicy ciśnień 22ADP-18QL Belimo, sygnał wyjściowy 0...10 V DC/4...20 mA, wielozakresowy (nastawa fabryczna 0...250 Pa), wyświetlacz LCD

Producent: Belimo

Kod produktu: 22ADP-18QL

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-150...250 Pa
Dodatkowe funkcje:	Automatyczne zerowanie, Ręczne kasowanie
Rodzaj wyświetlacza:	LCD

Wszechstronny czujnik różnicy ciśnień dla systemów HVAC

Przetwornik ciśnienia różnicowego 22ADP-18Q to niezawodne urządzenie przeznaczone do precyzyjnego monitorowania różnicy ciśnień powietrza oraz innych nieagresywnych i niepalnych gazów. Jego głównym obszarem zastosowania są instalacje wentylacyjne, grzewcze i klimatyzacyjne (HVAC), gdzie doskonale sprawdza się do kontroli stanu filtrów powietrza, nadzoru nad pracą wentylatorów (np. pasów klinowych) oraz w systemach utrzymania odpowiedniej różnicy ciśnień w pomieszczeniach.

Kluczowe cechy produktu

Elastyczność pomiarowa: Użytkownik ma do dyspozycji 8 wybieranych zakresów pomiarowych, co pozwala na precyzyjne dopasowanie urządzenia do specyficznych wymagań instalacji.
Uniwersalne sygnały wyjściowe: Czujnik generuje standardowe sygnały wyjściowe, które można łatwo skonfigurować za pomocą przełącznika: 0...5 V, 0...10 V lub 4...20 mA.
Wytrzymała konstrukcja: Obudowa o wysokim stopniu ochrony IP65 / NEMA 4X, wykonana z materiałów odpornych na promieniowanie UV, gwarantuje długotrwałą i bezawaryjną pracę w trudnych warunkach.
Regulowany czas reakcji: Możliwość ustawienia czasu reakcji na 0,8 s lub 4,0 s pozwala na optymalizację działania czujnika w zależności od dynamiki monitorowanego systemu.

Dostępne warianty i funkcje dodatkowe

Seria czujników 22ADP-18Q jest dostępna w różnych konfiguracjach, aby sprostać indywidualnym potrzebom:

Wyświetlacz LCD: Wybrane modele wyposażono w czytelny, podświetlany wyświetlacz LCD, który na bieżąco prezentuje mierzone wartości w Pascalach (Pa) lub calach słupa wody (inch WC).
Funkcja automatycznego zerowania: Modele z tą funkcją są praktycznie bezobsługowe. Urządzenie co 10 minut automatycznie kalibruje punkt zerowy, eliminując dryft sygnału wyjściowego spowodowany czynnikami termicznymi czy mechanicznymi. Podczas krótkiego, 4-sekundowego procesu kalibracji, sygnał wyjściowy utrzymuje ostatnią zmierzoną wartość, zapewniając ciągłość pracy systemu.

Zawartość zestawu

W opakowaniu z czujnikiem znajdują się niezbędne akcesoria montażowe:

Płyta montażowa
Zestaw do podłączenia kanałowego (rurka PVC o długości 2 m oraz 2 plastikowe przyłącza)
Kołki rozporowe i śruby

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Wskaźnik:	LCD, 29x35 mm z podświetleniem (Wartości pomiarowe: Pa, cale słupa wody (konfigurowalne))
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy (z A-22G-A05)
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-150...250 Pa
Ustawienia zakresu pomiaru ciśnienia
S0:	0...250 Pa (0...1 inch WC)
S1:	0...100 Pa (0...0.4 inch WC)
S2:	0...50 Pa (0...0.2 inch WC)
S3:	0...25 Pa (0...0.1 inch WC)
S4:	-25...25 Pa (-0.1...0.1 inch WC)
S5:	-50...50 Pa (-0.2...0.2 inch WC)
S6:	-100...100 Pa (-0.4...0.4 inch WC)
S7:	-150...150 Pa (-0.6...0.6 inch WC)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary i masa
Masa (22ADP-18Q):	0.38 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
