22CT-12H

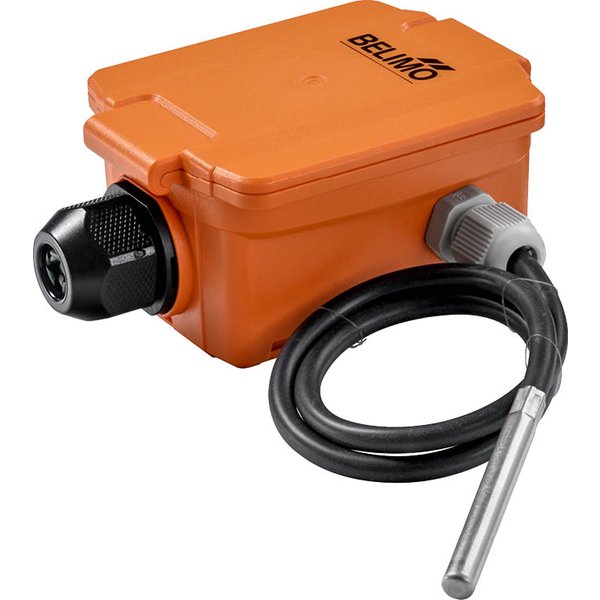

Aktywny czujnik temperatury 22CT-12H z kablem

Model 22CT-12H to wszechstronny, aktywny czujnik temperatury, stworzony do precyzyjnych pomiarów w systemach wentylacyjnych oraz instalacjach hydraulicznych. Jego konstrukcja opiera się na sondzie pomiarowej umieszczonej na elastycznym kablu, co ułatwia montaż w trudno dostępnych miejscach.

Kluczowe cechy produktu

• Wytrzymała konstrukcja: Sonda pomiarowa o długości 50 mm i średnicy 6 mm została wykonana ze stali nierdzewnej, co zapewnia jej trwałość. Połączona jest z jednostką główną za pomocą 2-metrowego kabla klasy plenum.
• Wysoka odporność: Solidna obudowa o klasie szczelności IP65 / NEMA 4X skutecznie chroni elektronikę przed pyłem, wilgocią i niekorzystnymi warunkami środowiskowymi.
• Uniwersalny sygnał wyjściowy: Czujnik oferuje konfigurowalne wyjście napięciowe 0...5 V lub 0...10 V, które można łatwo ustawić za pomocą zworki. Zapewnia to szeroką kompatybilność z większością systemów automatyki budynkowej.
• Elastyczność pomiaru: Urządzenie posiada 8 przełączalnych zakresów pomiarowych, co pozwala na precyzyjne dostosowanie go do specyficznych wymagań danej aplikacji.
• Wszechstronne zastosowanie: Czujnik jest przeznaczony do pomiaru temperatury zarówno powietrza w kanałach wentylacyjnych, jak i wody w rurociągach.

Dostępne zakresy pomiarowe

Użytkownik ma możliwość wyboru jednego z ośmiu predefiniowanych zakresów pomiarowych temperatury:

• S0: -50...50°C
• S1: -10...120°C
• S2: 0...50°C
• S3: 0...250°C
• S4: -15...35°C
• S5: 0...100°C
• S6: -20...80°C
• S7: 0...160°C

Precyzja i jakość wykonania

Sercem urządzenia jest precyzyjny element pomiarowy Pt1000 (klasa AA), który gwarantuje wysoką dokładność pomiaru na poziomie ±0,5°C (przy 21°C dla zakresów S2 i S4) oraz doskonałą stabilność długoterminową. Czujnik jest zasilany napięciem AC/DC 24 V.

Zawartość zestawu

• Czujnik 22CT-12H
• Płyta montażowa
• Kołki rozporowe i śruby

Ważne uwagi dotyczące instalacji

Urządzenie zostało zaprojektowane do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany przez wykwalifikowany personel przy odłączonym zasilaniu, zgodnie z obowiązującymi normami i przepisami.
