22DC-110L
| Wartości pomiarowe: | Jakość powietrza, Temperatura |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Długość sondy: | 180 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne kasowanie |

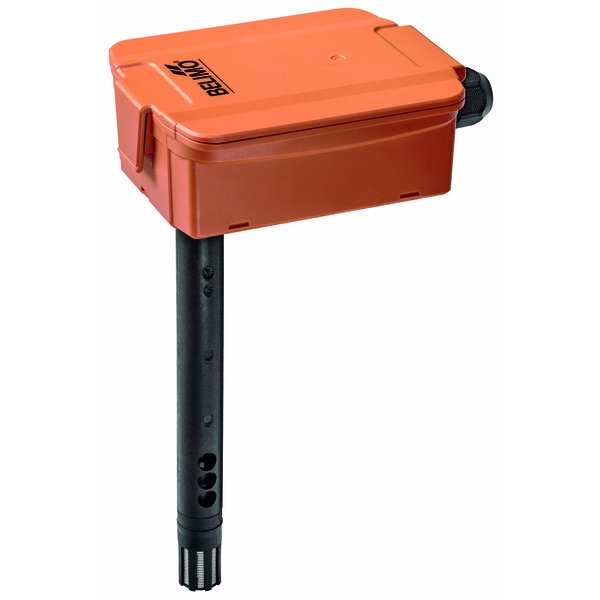

Zaawansowany czujnik kanałowy CO₂ i temperatury
Model 22DC-110L to nowoczesny czujnik kanałowy, stworzony do precyzyjnego monitorowania jakości powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie jednocześnie mierzy stężenie dwutlenku węgla (CO₂) oraz temperaturę, dostarczając kluczowych danych do optymalizacji pracy systemów budynkowych.
Niezawodność i dokładność pomiaru
Sercem urządzenia jest dwukanałowy czujnik CO₂ działający w technologii niedyspersyjnej absorpcji podczerwieni (NDIR). W odróżnieniu od standardowych rozwiązań, technologia dwukanałowa z funkcją automatycznej kalibracji zapewnia wyjątkową stabilność długoterminową i eliminuje potrzebę ręcznej konserwacji. Dzięki temu czujnik idealnie sprawdza się w obiektach wymagających ciągłej i bezawaryjnej pracy, takich jak szpitale czy budynki użyteczności publicznej.
Kluczowe cechy produktu:
- Podwójny pomiar: Zintegrowane monitorowanie stężenia CO₂ oraz temperatury.
- Technologia dwukanałowa: Gwarantuje stabilność i dokładność pomiarów CO₂ w długim okresie.
- Automatyczna kalibracja: Czujnik samoczynnie koryguje swoje odczyty, eliminując konieczność serwisowania.
- Elastyczne wyjścia: Sygnał wyjściowy dla CO₂ można skonfigurować jako 0...5 V lub 0...10 V za pomocą zworki. Pomiar temperatury realizowany jest przez pasywny czujnik NTC10k.
- Szeroki zakres pomiarowy: Mierzy stężenie CO₂ w zakresie od 0 do 2000 ppm.
- Wysoka odporność: Obudowa o klasie szczelności IP65 / NEMA 4X chroni elektronikę przed kurzem i wilgocią.
Zastosowanie i montaż
Czujnik jest przeznaczony do montażu w kanałach wentylacyjnych. Dla zapewnienia optymalnej pracy i żywotności elementu pomiarowego, mierzone powietrze powinno być wolne od pyłów i innych zanieczyszczeń. Urządzenie zasilane jest bezpiecznym napięciem AC/DC 24 V.
Skład zestawu:
- Czujnik kanałowy 22DC-110L
- Kołnierz montażowy A-22D-A35
| Przegląd typów | |
|---|---|
| Typ: | 22DC-110L |
| Wyjście aktywnego czujnika CO₂: | 0...5 V, 0...10 V |
| Wyjście pasywnego czujnika temperatury: | NTC10k (10k2) |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂ |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | 0...2000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 136 s przy 3 m/s |
| Specyfikacja pasywnego czujnika temperatury | |
| Dokładność pomiaru temperatury: | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary | |
| Długość sondy: | 180 mm |
| Masa: | 0.26 kg |
