22DC-13
| Wartości pomiarowe: | Jakość powietrza, Temperatura |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 150 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne zerowanie |

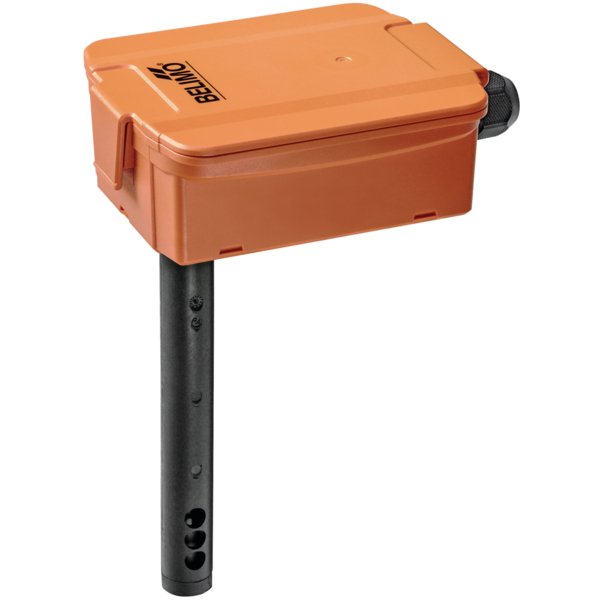

Kanałowy czujnik stężenia CO₂ i temperatury
Prezentujemy aktywny czujnik przeznaczony do montażu w kanałach wentylacyjnych, który umożliwia precyzyjny pomiar stężenia dwutlenku węgla (CO₂). W zależności od wybranego modelu, urządzenie może być również wyposażone w zintegrowany czujnik do pomiaru temperatury. Czujnik oferuje uniwersalne wyjścia sygnałowe (4...20 mA, 0...5 V lub 0...10 V), które można dostosować za pomocą zworki. Całość zamknięta jest w solidnej obudowie o klasie szczelności IP65 / NEMA 4X, co zapewnia ochronę w wymagających warunkach.
Kluczowe cechy produktu
- Dwukanałowy pomiar CO₂ z automatyczną kalibracją: W przeciwieństwie do standardowych czujników, ten model wykorzystuje technologię dwukanałową. Dzięki temu automatycznie kompensuje naturalne starzenie się komponentów, eliminując zjawisko dryftu pomiarowego. Gwarantuje to długoterminową stabilność i dokładność bez potrzeby ręcznej kalibracji, co jest kluczowe w obiektach wymagających ciągłej pracy, takich jak szpitale czy budynki użyteczności publicznej.
- Niezawodna technologia pomiaru: Pomiar stężenia CO₂ odbywa się za pomocą sprawdzonej metody niedyspersyjnej absorpcji podczerwieni (NDIR), co zapewnia wysoką dokładność na poziomie ±(50 ppm + 3% wartości mierzonej).
- Wysoka klasa ochrony: Obudowa o stopniu ochrony IP65 chroni wewnętrzne komponenty przed kurzem i wilgocią, co przekłada się na długą i bezawaryjną pracę urządzenia.
- Szeroki zakres pomiarowy: Fabrycznie czujnik jest skonfigurowany do pracy w zakresie 0...2000 ppm. Istnieje możliwość rozszerzenia zakresu do 0...5000 ppm przy użyciu opcjonalnego klucza Bluetooth A-22G-A05.
Dostępne warianty
Urządzenie występuje w dwóch wersjach, aby idealnie dopasować się do potrzeb instalacji:
- 22DTC-13: Model z dwoma wyjściami, umożliwiający jednoczesny pomiar stężenia CO₂ oraz temperatury.
- 22DC-13: Model z jednym wyjściem, dedykowany wyłącznie do pomiaru stężenia CO₂.
Zastosowanie i instalacja
Czujnik został zaprojektowany do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Aby zapewnić prawidłowe i dokładne pomiary, powietrze w kanale powinno być wolne od zanieczyszczeń i kurzu, które mogłyby osadzać się na elemencie pomiarowym. Montaż powinien być przeprowadzany przez wykwalifikowany personel, przy odłączonym zasilaniu, zgodnie z obowiązującymi normami i przepisami.
Konfiguracja za pomocą aplikacji mobilnej
Chociaż czujnik jest dostarczany ze standardowymi ustawieniami fabrycznymi i gotowy do pracy od razu po podłączeniu, istnieje możliwość jego zaawansowanej konfiguracji. Przy użyciu opcjonalnego adaptera Bluetooth (A-22G-A05) oraz dedykowanej aplikacji Belimo Duct Sensor Assistant App na smartfony, użytkownik może łatwo dostosować parametry pracy urządzenia do specyficznych wymagań systemu.
Zawartość zestawu
- Czujnik kanałowy CO₂ / temperatury
- Kołnierz montażowy (A-22D-A35)
| Przegląd typów | |
|---|---|
| Wyjście aktywnego czujnika CO₂ (Typ 22DTC-13): | 4...20 mA, 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury (Typ 22DTC-13): | 4...20 mA, 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika CO₂ (Typ 22DC-13): | 4...20 mA, 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury (Typ 22DC-13): | - |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe (Typ 22DC-13): | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Wyjście napięciowe (Typ 22DTC-13): | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Moc wyjściowa prądu (Typ 22DC-13): | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Moc wyjściowa prądu (Typ 22DTC-13): | 2x 4...20 mA, maks. rezystancja 500 Ω |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm; Z A-22G-A05: 0...5000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary | |
| Długość sondy (Typ 22DTC-13): | 180 mm |
| Masa (Typ 22DTC-13): | 0.28 kg |
| Długość sondy (Typ 22DC-13): | 150 mm |
| Masa (Typ 22DC-13): | 0.26 kg |
