22DCK-11
| Wartości pomiarowe: | Jakość powietrza, Temperatura |
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Długość sondy: | 150 mm, 180 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne zerowanie |

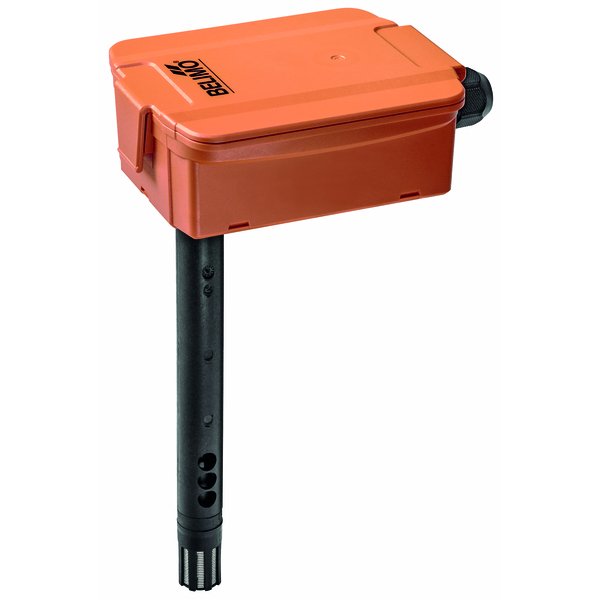

Wszechstronny czujnik kanałowy do pomiaru jakości powietrza
Prezentowany produkt to aktywny czujnik przeznaczony do montażu w kanałach wentylacyjnych. Umożliwia precyzyjny pomiar kluczowych parametrów jakości powietrza, takich jak stężenie dwutlenku węgla (CO₂) i lotnych związków organicznych (LZO). Dostępne są również warianty z wbudowanym czujnikiem temperatury. Urządzenie dostarcza sygnał wyjściowy w standardzie 0...10 V (lub 0...5 V, ustawiany za pomocą zwory). Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w wymagających warunkach.
Dostępne warianty urządzenia
Czujnik oferowany jest w kilku konfiguracjach, aby idealnie dopasować się do potrzeb każdej instalacji:
- 22DCK-11: Mierzy stężenie CO₂, LZO, temperaturę oraz podaje sygnał mieszany CO₂/LZO.
- 22DCM-11: Mierzy stężenie CO₂, LZO oraz temperaturę.
- 22DCV-11: Mierzy stężenie CO₂ oraz LZO.
Kluczowe cechy produktu
Stabilny pomiar CO₂ dzięki technologii dwukanałowej
Czujnik CO₂ wykorzystuje zaawansowaną technologię niedyspersyjnej absorpcji podczerwieni (NDIR) w systemie dwukanałowym. Jeden kanał służy do pomiaru, podczas gdy drugi działa jako kanał odniesienia, kompensując efekty starzenia się podzespołów. Taka konstrukcja minimalizuje zjawisko dryftu pomiarowego, zapewniając wysoką stabilność długoterminową i eliminując potrzebę regularnej kalibracji świeżym powietrzem, co jest konieczne w czujnikach z logiką ABC. Dzięki temu urządzenie jest idealnym rozwiązaniem dla obiektów wymagających ciągłej pracy.
Czuły pomiar lotnych związków organicznych (LZO)
Wbudowany sensor LZO, oparty na technologii półprzewodnikowych tlenków metali, skutecznie wykrywa szerokie spektrum zanieczyszczeń gazowych. Reaguje na obecność węglowodorów i innych gazów utleniających, takich jak zapachy, dym papierosowy, opary środków czyszczących czy substancje uwalniane z nowych mebli, farb i dywanów. Czujnik dostarcza ogólną ocenę jakości powietrza, nie identyfikując poszczególnych substancji.
Zastosowanie i montaż
Urządzenie zostało zaprojektowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dla zapewnienia optymalnej pracy i dokładności pomiarów, czujnik powinien być instalowany w miejscu, gdzie przepływające powietrze jest wolne od pyłu i innych zanieczyszczeń mogących osadzać się na elementach pomiarowych. W zestawie z czujnikiem znajduje się kołnierz montażowy.
Nowoczesna konfiguracja przez aplikację
Chociaż czujnik jest fabrycznie skonfigurowany i gotowy do pracy od razu po podłączeniu, istnieje możliwość zaawansowanej obsługi za pomocą smartfona. Używając opcjonalnego klucza Bluetooth (A-22G-A05) oraz dedykowanej aplikacji Belimo Duct Sensor Assistant App, użytkownik może łatwo dostosować parametry pracy urządzenia bezprzewodowo.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 4 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ (Typ 22DCK-11) 3 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ (Typ 22DCM-11) 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ (Typ 22DCV-11) |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂ VOC Miesz. CO₂/LZO Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm Z A-22G-A05: 0...5000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja czujnika LZO | |
| Technologia elementu pomiarowego: | Czujnik gazu wykorzystujący półprzewodnikowe tlenki metali |
| Zakres pomiarowy: | 0...100% LZO (odpowiednik 0...5000 ppb TVOC) |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary | |
| Długość sondy 22DCK-11: | 180 mm |
| Masa 22DCK-11: | 0.28 kg |
| Długość sondy 22DCM-11: | 180 mm |
| Masa 22DCM-11: | 0.28 kg |
| Długość sondy 22DCV-11: | 150 mm |
| Masa 22DCV-11: | 0.25 kg |
