22DCV-11
| Wartości pomiarowe: | Jakość powietrza, Temperatura |
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Długość sondy: | 150 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne zerowanie |

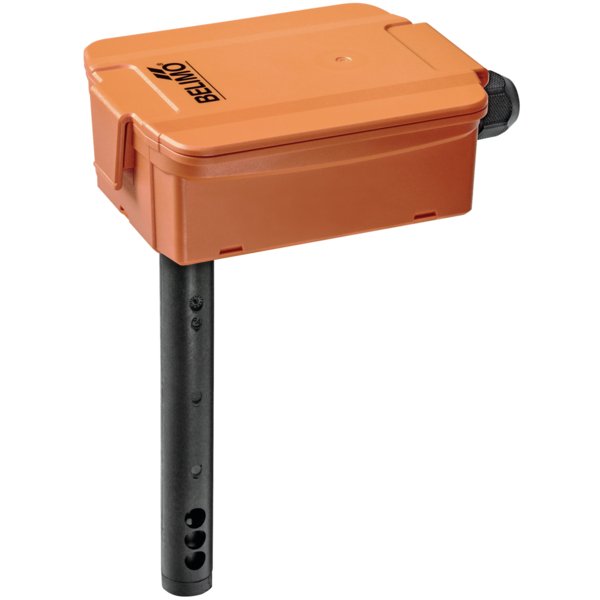

Zaawansowany czujnik kanałowy do monitorowania jakości powietrza
Prezentujemy aktywny czujnik kanałowy przeznaczony do precyzyjnego pomiaru kluczowych parametrów powietrza w systemach wentylacyjnych. Urządzenie dostarcza sygnał wyjściowy w standardzie 0...10 V i jest dostępne w wariantach mierzących stężenie dwutlenku węgla (CO₂), lotnych związków organicznych (LZO) lub obu tych wartości jednocześnie. Wybrane modele posiadają również zintegrowany pomiar temperatury. Solidna obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w wymagających warunkach.
Dostępne warianty pomiarowe:
- Model 22DCK-11: Pomiar CO₂, LZO, temperatury oraz sygnał mieszany CO₂/LZO.
- Model 22DCM-11: Pomiar CO₂, LZO oraz temperatury.
- Model 22DCV-11: Pomiar stężenia CO₂ oraz LZO.
Główne cechy produktu
Dwukanałowy pomiar stężenia CO₂
W celu zapewnienia maksymalnej precyzji i stabilności długoterminowej, czujnik wykorzystuje technologię dwukanałową. Minimalizuje ona zjawisko dryftu, które wynika z naturalnego starzenia się podzespołów, poprzez ciągłą kompensację kanału pomiarowego za pomocą kanału odniesienia. Dzięki temu rozwiązaniu urządzenie doskonale sprawdza się w obiektach wymagających ciągłej pracy, eliminując konieczność regularnej kalibracji świeżym powietrzem, w przeciwieństwie do czujników z logiką ABC.
Zastosowanie i uwagi eksploatacyjne
- Czujnik LZO: Sensor wykrywa szeroką gamę gazów i oparów, takich jak zapachy, dym nikotynowy czy opary z nowych mebli, farb i środków czyszczących. Nie dostarcza informacji o stężeniu poszczególnych gazów, lecz o ogólnej jakości powietrza. Dla uzyskania wiarygodnych odczytów wymaga wygrzewania przez około 90 minut po uruchomieniu.
- Wymagania dotyczące medium: Aby zapewnić optymalne działanie i długą żywotność, powietrze przepływające przez czujnik powinno być wolne od kurzu i innych zanieczyszczeń, które mogłyby osadzać się na elemencie pomiarowym.
- Wpływ ciepła: Układy elektroniczne wewnątrz aktywnego czujnika generują ciepło, co może mieć wpływ na pomiar temperatury. Producent kalibruje urządzenia dla napięcia zasilania 24 V DC, aby zminimalizować błąd pomiarowy. Praca przy stałym napięciu zasilania zapewnia największą dokładność.
Wskazówki dotyczące bezpieczeństwa
Urządzenie zostało zaprojektowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż powinien być przeprowadzany przez wykwalifikowany personel, z odłączonym zasilaniem i zgodnie z obowiązującymi normami. Produkt zawiera komponenty elektroniczne i nie może być utylizowany wraz z odpadami komunalnymi.
Zawartość zestawu
- Czujnik kanałowy 22DC..-11
- Kołnierz montażowy A-22D-A35
| Przegląd typów | |
|---|---|
| Wyjście aktywnego czujnika CO₂: | 0...5 V, 0...10 V (dla typów 22DCK-11, 22DCM-11, 22DCV-11) |
| Wyjście aktywnego czujnika LZO: | 0...5 V, 0...10 V (dla typów 22DCK-11, 22DCM-11, 22DCV-11) |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V (dla typów 22DCK-11, 22DCM-11) |
| Wyjście aktywnego czujnika CO₂/LZO: | 0...5 V, 0...10 V (dla typu 22DCK-11) |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe (Typ 22DCK-11): | 4 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Wyjście napięciowe (Typ 22DCM-11): | 3 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Wyjście napięciowe (Typ 22DCV-11): | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, VOC, Miesz. CO₂/LZO, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy (Ustawienie fabryczne): | 0...2000 ppm |
| Zakres pomiarowy (Z A-22G-A05): | 0...5000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja czujnika LZO | |
| Technologia elementu pomiarowego: | Czujnik gazu wykorzystujący półprzewodnikowe tlenki metali |
| Zakres pomiarowy: | 0...100% LZO (odpowiednik 0...5000 ppb TVOC) |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa (Pokrywa): | PC, pomarańczowa |
| Obudowa (Spód): | PC, pomarańczowy |
| Obudowa (Uszczelka): | NBR70, czarna |
| Obudowa (Odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary | |
| 22DCK-11 (Długość sondy): | 180 mm |
| 22DCK-11 (Masa): | 0.28 kg |
| 22DCM-11 (Długość sondy): | 180 mm |
| 22DCM-11 (Masa): | 0.28 kg |
| 22DCV-11 (Długość sondy): | 150 mm |
| 22DCV-11 (Masa): | 0.25 kg |
