22DT-12L

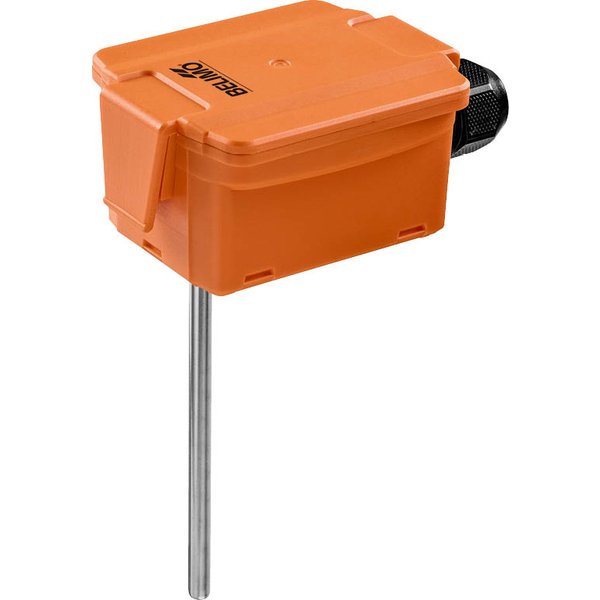

Kanałowy czujnik temperatury 22DT-14L Belimo, sygnał wyjściowy 0...5 V / 0...10 V DC, długość elementu pomiarowego 100 mm

Producent: Belimo

Kod produktu: 22DT-12L

Wartości pomiarowe:	Temperatura
Zakres pomiarowy temperatury:	0...50 °C
Rodzaj montażu:	Zanurzenie

Uniwersalny czujnik temperatury 22DT - do kanałów i rurociągów

Aktywny przetwornik temperatury przeznaczony do precyzyjnego monitorowania w kanałach wentylacyjnych. Dzięki możliwości zastosowania osłony ze stali nierdzewnej lub mosiądzu, czujnik ten może być również używany do pomiarów zanurzeniowych w rurociągach. Urządzenie generuje sygnał wyjściowy 0...10 V lub 0...5 V, co pozwala na łatwą integrację z systemami automatyki.

Najważniejsze cechy produktu

Wszechstronne zastosowanie: Przystosowany do pomiaru temperatury powietrza oraz, przy użyciu osłony, również cieczy.
Elastyczny sygnał wyjściowy: Sygnał wyjściowy 0...5 V lub 0...10 V jest łatwo konfigurowany za pomocą zworki.
Wielozakresowość: Użytkownik ma do dyspozycji 8 wybieranych zakresów pomiarowych, co pozwala na optymalne dopasowanie czujnika do potrzeb danej instalacji.
Solidna konstrukcja: Obudowa o wysokiej klasie szczelności IP65 / NEMA 4X skutecznie chroni wewnętrzne komponenty elektroniczne.
Wysoka jakość materiałów: Sonda pomiarowa została wykonana ze stali nierdzewnej V4A (1.4404), a obudowa z odpornego na promieniowanie UV poliwęglanu.
Dokładny pomiar: Urządzenie wykorzystuje element pomiarowy Pt1000 klasy AA, co gwarantuje wysoką dokładność i stabilność pomiarów.

Zastosowanie i montaż

Czujnik jest idealnym rozwiązaniem dla stacjonarnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być montowany bezpośrednio w kanałach wentylacyjnych lub w rurociągach z wykorzystaniem dedykowanych osłon. Połączenie elektryczne realizowane jest za pomocą wtykanych zacisków sprężynowych, a dławnica kablowa zapewnia szczelność i odciążenie przewodu. W zestawie znajduje się zacisk montażowy ułatwiający instalację.

Przegląd typów i Wymiary
Typ 22DT-12H - Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Typ 22DT-12H - Długość sondy:	50 mm
Typ 22DT-12H - Średnica sondy:	6 mm
Typ 22DT-12H - Masa:	0.12 kg
Typ 22DT-12L - Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Typ 22DT-12L - Długość sondy:	100 mm
Typ 22DT-12L - Średnica sondy:	6 mm
Typ 22DT-12L - Masa:	0.13 kg
Typ 22DT-12N - Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Typ 22DT-12N - Długość sondy:	150 mm
Typ 22DT-12N - Średnica sondy:	6 mm
Typ 22DT-12N - Masa:	0.13 kg
Typ 22DT-12P - Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Typ 22DT-12P - Długość sondy:	200 mm
Typ 22DT-12P - Średnica sondy:	6 mm
Typ 22DT-12P - Masa:	0.14 kg
Typ 22DT-12R - Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Typ 22DT-12R - Długość sondy:	300 mm
Typ 22DT-12R - Średnica sondy:	6 mm
Typ 22DT-12R - Masa:	0.15 kg
Typ 22DT-12T - Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Typ 22DT-12T - Długość sondy:	450 mm
Typ 22DT-12T - Średnica sondy:	6 mm
Typ 22DT-12T - Masa:	0.16 kg
Dane techniczne - Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 13.5...26.4 V
Pobór mocy AC:	0.8 VA
Pobór mocy DC:	0.4 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane techniczne - Dane funkcjonalne
Czynnik:	Powietrze, Woda
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 5 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V regulowany zworą
Dane techniczne - Dane pomiarowe
Wartości pomiarowe:	Temperatura
Dane techniczne - Specyfikacja aktywnego czujnika temperatury
Technologia elementu pomiarowego:	Zgodnie z Pt1000 klasa AA
Ustawienia zakresu pomiaru temperatury:	Czujnik aktywny: wybierany zakres; Uwaga: podany zakres pomiarowy nie oznacza dopuszczalnej temperatury czynnika dla czujnika. Informacje o dozwolonej maksymalnej temperaturze czynnika zamieszczono w danych dotyczących bezpieczeństwa.
Dokładność pomiaru temperatury:	±0,5°C przy 21°C [±0.9°F @ 70°F], przy nastawach zakresu pomiarowego S2 i S4
Stabilność długoterminowa:	±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F]
Stała czasowa τ (63%) w rurze wodnej:	Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury; Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 46 s przy 3 m/s; Typowo 210 s przy 0 m/s
Dane techniczne - Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...50°C [-30...120°F]
Temperatura czynnika:	-50...160°C [-60...320°F]
Temperatura powierzchni obudowy:	Max. 70°C [160°F]
Dane techniczne - Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Materiał sondy:	V4A (1.4404)
Części zawarte w zestawie
Zacisk montażowy, ze śrubami i folią samoprzylepną:	A-22D-A11
Akcesoria - Akcesoria opcjonalne
Płyta montażowa Obudowa S:	A-22D-A09
Adapter przyłącza flex conduit, M20x1.5, do dławnicy kablowej 1x 6 mm, Wielopak 10 szt.:	A-22G-A01.1
Akcesoria - Kołnierz montażowy (akcesoria opcjonalne)
Kołnierz montażowy do sondy czujnika 6 mm, do max. 120°C [248°F], Tworzywo sztuczne:	A-22D-A03
Kołnierz montażowy do sondy czujnika 6 mm, do maks. 260°C, Mosiądz:	A-22D-A05
Akcesoria - Wymagane akcesoria
Tuleja do montażu czujnika temperatury Stal nierdzewna, 50 mm, G 1/2", SW27:	A-22P-A06
Tuleja do montażu czujnika temperatury Mosiądz, 50 mm, R 1/2", SW22:	A-22P-A18
Pasta przewodząca ciepło:	A-22P-A44
Złącze zaciskowe, Stal nierdzewna, G 1/4" (gwint zewnętrzny) do 6 mm, z pierścieniem nacinającym:	A-22P-A45
Tuleja do montażu czujnika temperatury Stal nierdzewna, 100 mm, G 1/2", SW27:	A-22P-A08
Tuleja do montażu czujnika temperatury Mosiądz, 100 mm, R 1/2", SW22:	A-22P-A20
Bariera termiczna, Tworzywo sztuczne, L 50 mm, do tulei do montażu czujnika temperatury A-22P-A..:	A-22P-A51
Adapter do tulei do montażu czujnika temperatury Siemens:	A-22P-A53
Tuleja do montażu czujnika temperatury Stal nierdzewna, 150 mm, G 1/2", SW27:	A-22P-A10
Tuleja do montażu czujnika temperatury Mosiądz, 150 mm, R 1/2", SW22:	A-22P-A22
Tuleja do montażu czujnika temperatury Stal nierdzewna, 200 mm, G 1/2", SW27:	A-22P-A12
Tuleja do montażu czujnika temperatury Mosiądz, 200 mm, R 1/2", SW22:	A-22P-A24
Tuleja do montażu czujnika temperatury Stal nierdzewna, 300 mm, G 1/2", SW27:	A-22P-A14
Tuleja do montażu czujnika temperatury Mosiądz, 300 mm, R 1/2", SW22:	A-22P-A26
Tuleja do montażu czujnika temperatury Stal nierdzewna, 250 mm, G 1/2", SW27:	A-22P-A29
Tuleja do montażu czujnika temperatury Mosiądz, 250 mm, R 1/2", SW22:	A-22P-A30
Tuleja do montażu czujnika temperatury Stal nierdzewna, 450 mm, G 1/2", SW27:	A-22P-A16
Tuleja do montażu czujnika temperatury Mosiądz, 450 mm, R 1/2", SW22:	A-22P-A28
