22DT-12N

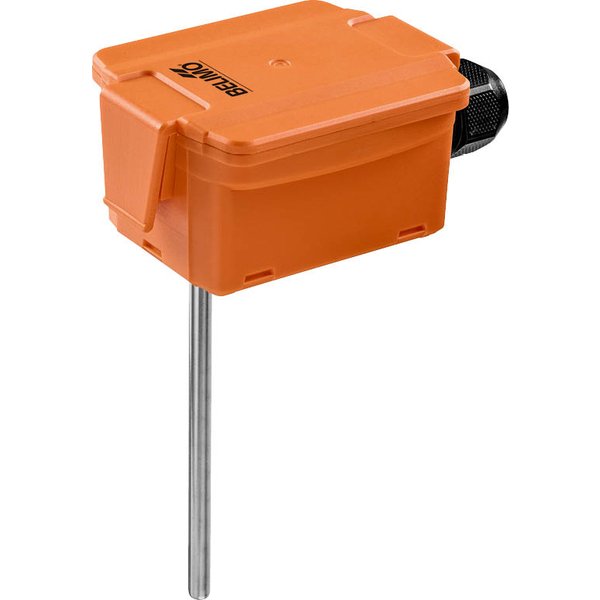

Kanałowy czujnik temperatury 22DT-12N Belimo, sygnał wyjściowy 0...5 V / 0...10 V DC, długość elementu pomiarowego 150 mm
Producent: Belimo
Kod produktu: 22DT-12N
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | Zanurzenie |
Aktywny czujnik temperatury do kanałów i rurociągów
Uniwersalny czujnik przeznaczony do precyzyjnego pomiaru temperatury w systemach wentylacyjnych, grzewczych i klimatyzacyjnych (HVAC). Jego podstawowym zastosowaniem jest monitorowanie temperatury powietrza w kanałach wentylacyjnych. Dzięki możliwości zastosowania dodatkowej osłony (tulei) wykonanej ze stali nierdzewnej lub mosiądzu, czujnik doskonale sprawdza się również w pomiarach temperatury wody w rurociągach.
Kluczowe właściwości produktu
- Aktywny sygnał wyjściowy: Urządzenie generuje konfigurowalny sygnał napięciowy 0...5 V lub 0...10 V, co pozwala na łatwą integrację z większością systemów automatyki budynkowej.
- Wysoka dokładność: Zapewnia precyzyjny pomiar temperatury z dokładnością do ±0,5°C (przy 21°C dla wybranych zakresów).
- Szeroki wybór zakresów pomiarowych: Użytkownik ma do dyspozycji 8 różnych, łatwo wybieranych za pomocą zwory, zakresów pomiarowych, co gwarantuje elastyczność w różnorodnych zastosowaniach.
- Solidna konstrukcja: Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X, wykonana z materiału odpornego na promieniowanie UV, chroni wewnętrzną elektronikę przed kurzem i wilgocią.
- Wysokiej jakości materiały: Sonda pomiarowa została wykonana ze stali nierdzewnej V4A (1.4404), co zapewnia jej długą żywotność i odporność na korozję.
Konfigurowalne zakresy pomiarowe
Czujnik pozwala na wybór jednego z ośmiu predefiniowanych zakresów pomiarowych, co umożliwia optymalne dopasowanie do wymagań instalacji:
- -50...50°C
- -10...120°C
- 0...50°C
- 0...250°C
- -15...35°C
- 0...100°C
- -20...80°C
- 0...160°C
Dostępne długości sondy
Produkt jest dostępny w kilku wariantach, różniących się długością sondy pomiarowej, co pozwala na montaż w kanałach i rurociągach o różnych średnicach:
- 22DT-12H: 50 mm
- 22DT-12L: 100 mm
- 22DT-12N: 150 mm
- 22DT-12P: 200 mm
- 22DT-12R: 300 mm
- 22DT-12T: 450 mm
Zawartość zestawu
Wraz z czujnikiem dostarczany jest zacisk montażowy ze śrubami oraz folią samoprzylepną, ułatwiający szybki i stabilny montaż urządzenia.
| Opis ogólny | |
|---|---|
| Nazwa produktu: | Czujnik kanałowy/zanurzeniowy temperatury |
| Typ czujnika: | Aktywny |
| Funkcja: | Pomiar temperatury w kanałach wentylacyjnych, rurociągach (z osłoną) |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.8 VA |
| Pobór mocy DC: | 0.4 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 5 kΩ |
| Sygnał wyjściowy: | 0...5/10 V regulowany zworą |
| Wartości pomiarowe: | Temperatura |
| Technologia elementu pomiarowego: | Zgodnie z Pt1000 klasa AA |
| Ustawienia zakresu pomiaru temperatury: |
S0: -50...50 °C (-30...130 °F) S1: -10...120 °C (0...250 °F) S2: 0...50 °C (40...140 °F) S3: 0...250 °C (30...480 °F) S4: -15...35 °C (0...100 °F) S5: 0...100 °C (40...240 °F) S6: -20...80 °C (40...90 °F) S7: 0...160 °C (0...150 °F) |
| Dokładność pomiaru temperatury: | ±0,5°C przy 21°C [±0.9°F @ 70°F], dla zakresów S2 i S4 |
| Stabilność długoterminowa: | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 7 s z mosiężną tuleją Typowo 9 s z tuleją ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 46 s przy 3 m/s Typowo 210 s przy 0 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...160°C [-60...320°F] |
| Temperatura powierzchni obudowy: | Max. 70°C [160°F] |
| Materiały | |
| Obudowa - pokrywa: | PC, pomarańczowa |
| Obudowa - spód: | PC, pomarańczowy |
| Obudowa - uszczelka: | NBR70, czarna |
| Obudowa - dodatkowo: | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | V4A (1.4404) |
| Dane mechaniczne | |
| Długość sondy: | 50 mm - 450 mm |
| Średnica sondy: | 6 mm |
| Masa: | 0.12 kg - 0.16 kg |
Akcesoria czujnika
A-22P-A51
Bariera termiczna, Tworzywo sztuczne, L 50 mm, do tulei do montażu czujnika temperatury A-22P-A..
