22DT-12P

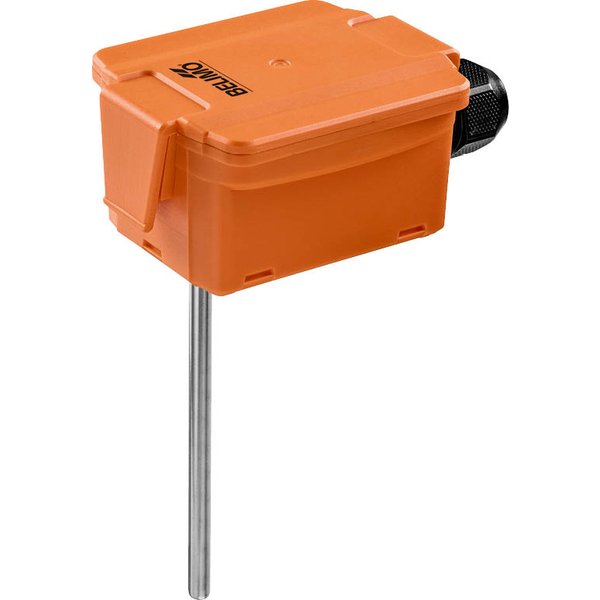

Kanałowy czujnik temperatury 22DT-12P Belimo, sygnał wyjściowy 0...5 V / 0...10 V DC, długość elementu pomiarowego 200 mm

Producent: Belimo

Kod produktu: 22DT-12P

Wartości pomiarowe:	Temperatura
Sygnał wyjściowy:	0...10 V, 0...5 V
Zakres pomiarowy temperatury:	0...50 °C
Rodzaj montażu:	Zanurzenie
Długość sondy:	200 mm

Wszechstronny czujnik temperatury do kanałów i rurociągów

Aktywny czujnik 22DT-12.. został zaprojektowany do precyzyjnego pomiaru temperatury w systemach wentylacyjnych. Jego wszechstronność pozwala również na zastosowanie go do pomiarów w rurociągach po użyciu dedykowanej osłony zanurzeniowej, wykonanej ze stali nierdzewnej lub mosiądzu. Solidna obudowa o stopniu ochrony IP65 / NEMA 4X gwarantuje niezawodność działania w wymagających warunkach.

Najważniejsze cechy produktu

Uniwersalny sygnał wyjściowy: Możliwość konfiguracji sygnału wyjściowego na 0...5 V lub 0...10 V za pomocą zworki.
Elastyczne zakresy pomiarowe: Urządzenie oferuje 8 przełączalnych zakresów pomiarowych, co pozwala na dopasowanie go do potrzeb konkretnej instalacji (np. -50...50°C, -10...120°C, 0...100°C).
Dokładność pomiaru: Wysoką precyzję zapewnia zastosowanie elementu pomiarowego Pt1000 w klasie AA.
Szerokie zastosowanie: Czujnik jest przystosowany do pomiaru temperatury zarówno powietrza, jak i wody.
Trwała konstrukcja: Sonda pomiarowa wykonana jest ze stali nierdzewnej (V4A), a obudowa z materiału odpornego na promieniowanie UV.
Różne długości sondy: Dostępne są modele z sondami o długości od 50 mm do 450 mm, co ułatwia montaż w różnych punktach instalacji.

Opis produktu
Typ produktu:	Czujnik kanałowy/zanurzeniowy temperatury
Charakterystyka ogólna:	Aktywny czujnik (0...10 V) do pomiaru temperatury w kanałach wentylacyjnych. W połączeniu z osłoną ze stali nierdzewnej lub mosiądzu może być też stosowany do pomiarów w rurociągach.
Stopień ochrony obudowy:	IP65 / NEMA 4X
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 13.5...26.4 V
Pobór mocy AC:	0.8 VA
Pobór mocy DC:	0.4 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze, Woda
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	1 x 0...5 V, 0...10 V, min. rezystancja 5 kΩ
Regulacja sygnału wyjściowego:	Sygnał wyjściowy 0...5/10 V regulowany zworą
Dane pomiarowe
Wartości pomiarowe:	Temperatura
Technologia elementu pomiarowego:	Zgodnie z Pt1000 klasa AA
Ustawienia zakresu pomiaru temperatury:	Czujnik aktywny: wybierany zakres
Zakres S0:	-50...50 °C / -30...130 °F (Ustawienie fabryczne)
Zakres S1:	-10...120 °C / 0...250 °F
Zakres S2:	0...50 °C / 40...140 °F
Zakres S3:	0...250 °C / 30...480 °F
Zakres S4:	-15...35 °C / 0...100 °F
Zakres S5:	0...100 °C / 40...240 °F
Zakres S6:	-20...80 °C / 40...90 °F
Zakres S7:	0...160 °C / 0...150 °F
Dokładność pomiaru temperatury:	±0,5°C przy 21°C [±0.9°F @ 70°F], przy nastawach zakresu S2 i S4
Stabilność długoterminowa:	±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F]
Stała czasowa τ (63%) w rurze wodnej (tuleja mosiężna):	Typowo 7 s
Stała czasowa τ (63%) w rurze wodnej (tuleja ze stali nierdzewnej):	Typowo 9 s
Stała czasowa t (63%) w kanale wentylacyjnym (3 m/s):	Typowo 46 s
Stała czasowa t (63%) w kanale wentylacyjnym (0 m/s):	Typowo 210 s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (UL Enclosure Type):	Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...50°C [-30...120°F]
Temperatura czynnika:	-50...160°C [-60...320°F]
Temperatura powierzchni obudowy:	Max. 70°C [160°F]
Materiały
Obudowa (Pokrywa):	PC, pomarańczowa
Obudowa (Spód):	PC, pomarańczowy
Obudowa (Uszczelka):	NBR70, czarna
Obudowa (Dodatkowo):	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Materiał sondy:	V4A (1.4404)
Warianty produktu
Średnica sondy:	6 mm (dla wszystkich wariantów)
Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V (dla wszystkich wariantów)
Typ 22DT-12H (Długość sondy / Masa):	50 mm / 0.12 kg
Typ 22DT-12L (Długość sondy / Masa):	100 mm / 0.13 kg
Typ 22DT-12N (Długość sondy / Masa):	150 mm / 0.13 kg
Typ 22DT-12P (Długość sondy / Masa):	200 mm / 0.14 kg
Typ 22DT-12R (Długość sondy / Masa):	300 mm / 0.15 kg
Typ 22DT-12T (Długość sondy / Masa):	450 mm / 0.16 kg
