22DT-14H
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | 4...20 mA |
| Zakres pomiarowy temperatury: | -50...50 °C, 0...50 °C |
| Rodzaj montażu: | Średni, Zanurzenie |

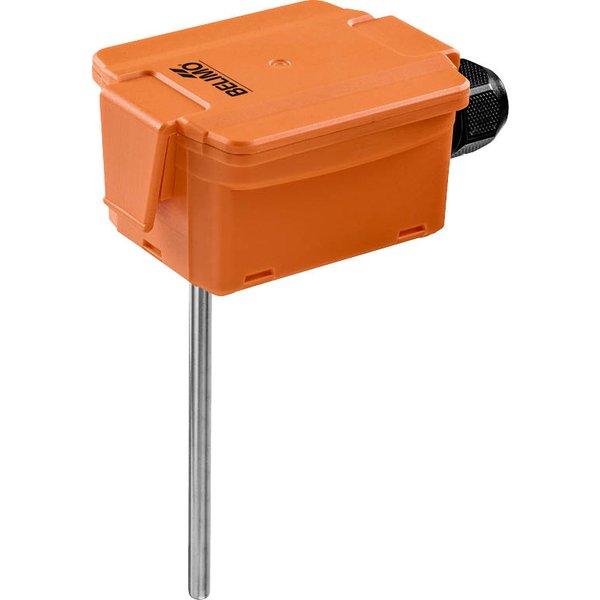

Aktywny czujnik temperatury 22DT-14..
Model 22DT-14.. to uniwersalny, aktywny czujnik przeznaczony do precyzyjnego pomiaru temperatury. Został zaprojektowany z myślą o zastosowaniu w kanałach wentylacyjnych, a po użyciu odpowiedniej osłony zanurzeniowej ze stali nierdzewnej lub mosiądzu, może być również wykorzystywany do pomiarów w rurociągach. Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w trudnych warunkach.
Główne cechy produktu
- Wszechstronność pomiaru: Użytkownik ma do dyspozycji 8 przełączanych zakresów pomiarowych, co pozwala na elastyczne dostosowanie urządzenia do potrzeb instalacji. Dostępne zakresy to m.in. -50...50°C, 0...100°C czy 0...250°C.
- Standardowy sygnał wyjściowy: Czujnik generuje standardowy sygnał prądowy 4...20 mA, co zapewnia łatwą integrację z większością systemów automatyki budynkowej.
- Wysoka dokładność: Gwarantuje precyzję pomiaru na poziomie ±0,5°C (przy 21°C dla wybranych zakresów), dzięki zastosowaniu elementu pomiarowego Pt1000 klasy AA.
- Trwała konstrukcja: Sonda pomiarowa wykonana jest z wysokiej jakości stali nierdzewnej V4A (1.4404), co zapewnia jej długą żywotność i odporność na korozję.
- Solidna obudowa: Stopień ochrony IP65 / NEMA 4X oraz materiał odporny na promieniowanie UV chronią wewnętrzną elektronikę przed wilgocią, pyłem i innymi czynnikami zewnętrznymi.
Zastosowanie
Czujnik jest idealnym rozwiązaniem do monitorowania temperatury powietrza w kanałach wentylacyjnych i klimatyzacyjnych. Dzięki możliwości montażu w osłonie zanurzeniowej (dostępnej osobno), doskonale sprawdza się również przy pomiarze temperatury wody w rurociągach w instalacjach HVAC.
Dostępne warianty
Produkt jest dostępny w kilku wariantach, różniących się długością sondy pomiarowej (od 50 mm do 450 mm), co pozwala na dopasowanie do specyficznych wymagań instalacji.
Zawartość zestawu
W opakowaniu znajduje się czujnik wraz z zaciskiem montażowym, śrubami oraz folią samoprzylepną, co ułatwia instalację.
| Ogólne charakterystyki | |
|---|---|
| Typ: | 22DT-14H, 22DT-14L, 22DT-14N, 22DT-14P, 22DT-14R, 22DT-14T |
| Wyjście aktywnego czujnika temperatury: | 4...20 mA |
| Długość sondy: | 50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 450 mm |
| Średnica sondy: | 6 mm |
| Masa (w zależności od typu): | 0.12 kg - 0.16 kg |
| Dane elektryczne | |
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 13.5...26.4 V |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Moc wyjściowa prądu: | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Technologia elementu pomiarowego: | Zgodnie z Pt1000 klasa AA |
| Ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres S0: -50...50°C (-30...130°F) S1: -10...120°C (0...250°F) S2: 0...50°C (40...140°F) S3: 0...250°C (30...480°F) S4: -15...35°C (0...100°F) S5: 0...100°C (40...240°F) S6: -20...80°C (40...90°F) S7: 0...160°C (0...150°F) |
| Dokładność pomiaru temperatury: | ±0,5°C przy 21°C [±0.9°F @ 70°F], przy nastawach zakresu pomiarowego S2 i S4 |
| Stabilność długoterminowa: | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| Stała czasowa τ (63%) w rurze wodnej: | Typowo 7 s z mosiężną tuleją do montażu czujnika temperatury Typowo 9 s z tuleją do montażu czujnika temperatury ze stali nierdzewnej |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 46 s przy 3 m/s Typowo 210 s przy 0 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL Enclosure Type): | 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -50...160°C [-60...320°F] |
| Temperatura powierzchni obudowy: | Max. 70°C [160°F] |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | V4A (1.4404) |
