22DTC-11
| Wartości pomiarowe: | Jakość powietrza, Temperatura |
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Długość sondy: | 180 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne zerowanie |

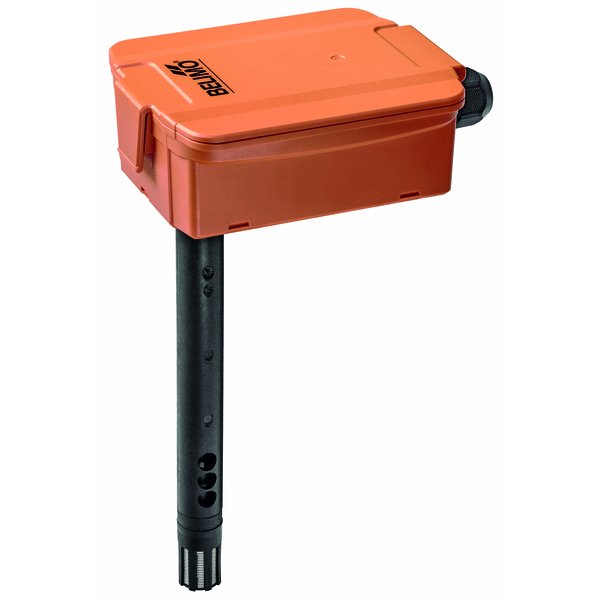

Wielofunkcyjny czujnik kanałowy CO₂ i temperatury
Model 22DTC-11 to zaawansowany czujnik przeznaczony do precyzyjnego monitorowania jakości powietrza w kanałach wentylacyjnych. Urządzenie integruje w sobie dwa kluczowe pomiary: stężenia dwutlenku węgla (CO₂) oraz temperatury, dostarczając dane wyjściowe w aktywnym standardzie 0...10 V lub 0...5 V. Dzięki wytrzymałej obudowie o klasie szczelności IP65 / NEMA 4X, czujnik jest doskonale chroniony przed pyłem i wilgocią.
Kluczowe cechy produktu
- Podwójny pomiar: Jedno urządzenie dokonuje jednoczesnego pomiaru stężenia CO₂ oraz temperatury powietrza w kanale wentylacyjnym.
- Niezawodna technologia dwukanałowa: Zastosowanie dwukanałowego pomiaru CO₂ minimalizuje zjawisko dryftu, które wynika ze starzenia się podzespołów. Zapewnia to długoterminową stabilność i precyzję odczytów.
- Automatyczna kalibracja: Dzięki technologii dwukanałowej czujnik nie wymaga regularnej kalibracji świeżym powietrzem i jest przystosowany do pracy ciągłej.
- Wytrzymała konstrukcja: Obudowa o wysokiej klasie szczelności IP65 chroni wewnętrzne komponenty elektroniczne, gwarantując niezawodność w trudnych warunkach.
- Elastyczne sygnały wyjściowe: Urządzenie oferuje dwa wyjścia napięciowe, które można skonfigurować jako 0...5 V lub 0...10 V za pomocą zworki, co ułatwia integrację z różnymi systemami automatyki.
Zaawansowany pomiar stężenia CO₂
Czujnik wykorzystuje technologię niedyspersyjnej absorpcji podczerwieni (NDIR) w unikalnym układzie dwukanałowym. Jeden kanał jest odpowiedzialny za bieżący pomiar, podczas gdy drugi służy jako stabilne odniesienie. Taka konstrukcja pozwala na bieżąco kompensować efekty starzenia się elementu pomiarowego, co przekłada się na wyjątkową dokładność i stabilność w długim okresie eksploatacji.
Zastosowanie
Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego zadaniem jest dostarczanie precyzyjnych danych, które mogą posłużyć do sterowania systemami wentylacji w zależności od rzeczywistego zapotrzebowania, co przyczynia się do oszczędności energii oraz zapewnienia komfortu w pomieszczeniach.
| Przegląd typów | |
|---|---|
| Typ: | 22DTC-11 |
| Wyjście aktywnego czujnika CO₂: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm, Z A-22G-A05: 0...5000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary | |
| Długość sondy: | 180 mm |
| Masa: | 0.28 kg |
