22DTC-13
| Wartości pomiarowe: | Jakość powietrza, Temperatura |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | Średni |
| Długość sondy: | 180 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne kasowanie |

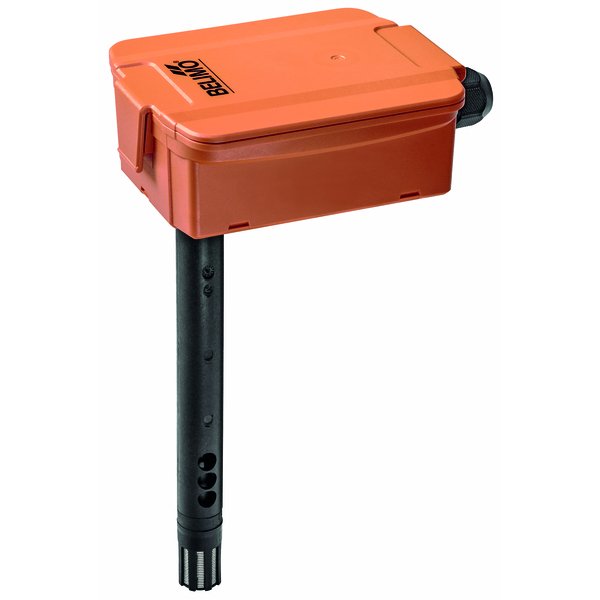

Kanałowy czujnik do pomiaru CO₂ i temperatury
Prezentujemy aktywny czujnik kanałowy, stworzony do precyzyjnego pomiaru stężenia dwutlenku węgla w instalacjach wentylacyjnych i klimatyzacyjnych. W zależności od wybranego wariantu, urządzenie może być wyposażone w zintegrowany czujnik do jednoczesnego pomiaru temperatury. Czujnik oferuje uniwersalne, konfigurowalne sygnały wyjściowe (4...20 mA, 0...5 V, 0...10 V), co ułatwia integrację z różnorodnymi systemami automatyki. Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w wymagających warunkach.
Dostępne modele:
- 22DTC-13: Pomiar stężenia CO₂ oraz temperatury, z dwoma niezależnymi wyjściami aktywnymi.
- 22DC-13: Pomiar stężenia CO₂, z jednym wyjściem aktywnym.
Kluczowe cechy produktu
Dwukanałowy pomiar stężenia CO₂ z automatyczną kalibracją
W odróżnieniu od standardowych czujników, które z czasem tracą precyzję z powodu starzenia się komponentów, ten model wykorzystuje zaawansowaną technologię dwukanałową. Dzięki funkcji automatycznej kalibracji, czujnik samodzielnie kompensuje ewentualny dryft, eliminując potrzebę ręcznej rekalibracji. To rozwiązanie jest idealne do zastosowań wymagających ciągłej i niezawodnej pracy przez 24 godziny na dobę, jak szpitale, biura czy obiekty użyteczności publicznej. Technologia pomiarowa oparta jest na niedyspersyjnej absorpcji podczerwieni (NDIR).
Uwagi dotyczące instalacji i użytkowania
Urządzenie przeznaczone jest do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i podłączenie powinny być wykonane przez wykwalifikowany personel, przy odłączonym zasilaniu. Należy zwrócić szczególną uwagę na prawidłowe podłączenie zasilania AC, ponieważ odwrócenie żył może uszkodzić czujnik. Dla zapewnienia precyzyjnych i stabilnych pomiarów, powietrze w kanale powinno być wolne od kurzu i innych zanieczyszczeń, które mogłyby osadzać się na elemencie pomiarowym.
Konfiguracja za pomocą aplikacji mobilnej
Czujnik można konfigurować i obsługiwać bezprzewodowo za pomocą aplikacji Belimo Duct Sensor Assistant App (dostępnej na smartfony) oraz opcjonalnego klucza sprzętowego Bluetooth (model A-22G-A05). Umożliwia to łatwe dostosowanie parametrów pracy urządzenia. Należy jednak pamiętać, że do standardowego działania czujnika, który jest dostarczany z fabrycznymi ustawieniami, użycie aplikacji nie jest konieczne.
Zawartość zestawu
- Kołnierz montażowy do czujnika kanałowego (A-22D-A35)
Akcesoria opcjonalne
- Zapasowy filtr końcówki sondy wykonany ze stali nierdzewnej (A-22D-A06)
- Adapter przyłącza flex conduit (A-22G-A01.1)
- Płyta montażowa (A-22D-A10)
- Klucz Bluetooth do konfiguracji przez aplikację (A-22G-A05)
| Przegląd typów | |
|---|---|
| Model: | 22DTC-13 |
| Wyjście aktywnego czujnika CO₂ (22DTC-13): | 4...20 mA, 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury (22DTC-13): | 4...20 mA, 0...5 V, 0...10 V |
| Model: | 22DC-13 |
| Wyjście aktywnego czujnika CO₂ (22DC-13): | 4...20 mA, 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury (22DC-13): | - |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe (Typ 22DC-13): | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Wyjście napięciowe (Typ 22DTC-13): | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Moc wyjściowa prądu (Typ 22DC-13): | 1x 4...20 mA, maks. rezystancja 500 Ω |
| Moc wyjściowa prądu (Typ 22DTC-13): | 2x 4...20 mA, maks. rezystancja 500 Ω |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm; Z A-22G-A05: 0...5000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL Enclosure Type): | 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa (Pokrywa): | PC, pomarańczowa |
| Obudowa (Spód): | PC, pomarańczowy |
| Obudowa (Uszczelka): | NBR70, czarna |
| Obudowa (Odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary i masa | |
| Model: | 22DTC-13 |
| Długość sondy (22DTC-13): | 180 mm |
| Masa (22DTC-13): | 0.28 kg |
| Model: | 22DC-13 |
| Długość sondy (22DC-13): | 150 mm |
| Masa (22DC-13): | 0.26 kg |
