22DTH-11M

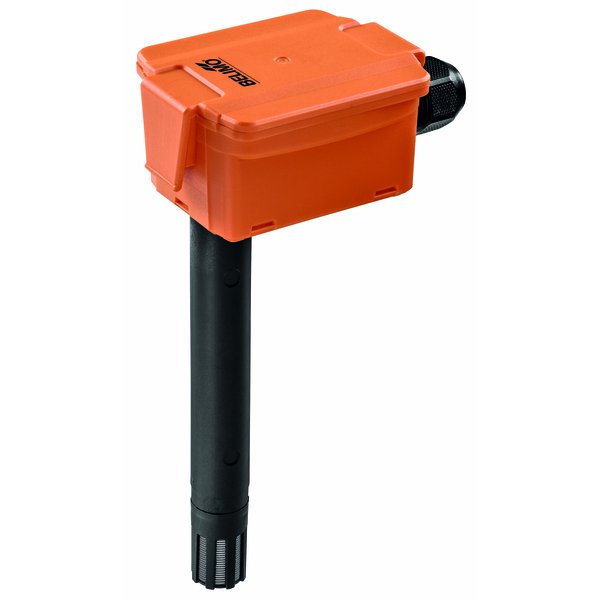

Kanałowy przetwornik wilgotności i temperatury 22DTH-11M Belimo, sygnał wyjściowy 0...5 V/0...10 V DC, długość sondy 140 mm, wielozakresowy

Producent: Belimo

Kod produktu: 22DTH-11M

Wartości pomiarowe:	Temperatura, Wilgotność
Sygnał wyjściowy:	0...10 V, 0...5 V
Zakres pomiarowy temperatury:	0...50 °C
Długość sondy:	140 mm

Aktywny czujnik kanałowy do pomiaru wilgotności i temperatury

Zaawansowany czujnik przeznaczony do montażu w kanałach wentylacyjnych, umożliwiający precyzyjny pomiar temperatury oraz wilgotności. Urządzenie dostarcza sygnał wyjściowy w standardzie 0...10 V lub 0...5 V, co ułatwia integrację z nowoczesnymi systemami automatyki budynkowej. Dzięki wytrzymałej obudowie o stopniu ochrony IP65 / NEMA 4X, czujnik gwarantuje niezawodną pracę nawet w wymagających warunkach.

Kluczowe cechy produktu

Wielofunkcyjny pomiar: Oprócz standardowego pomiaru wilgotności względnej i temperatury, czujnik może być skonfigurowany do wysyłania wartości wilgotności bezwzględnej, entalpii lub temperatury punktu rosy.
Elastyczne sygnały wyjściowe: Dwa oddzielne wyjścia napięciowe (0...5 V lub 0...10 V), które można łatwo skonfigurować za pomocą zwory, pozwalają na jednoczesne monitorowanie dwóch różnych parametrów.
Wybieralne zakresy pomiarowe: Możliwość wyboru jednego z czterech zdefiniowanych zakresów pomiarowych temperatury, co pozwala na dostosowanie urządzenia do specyficznych wymagań instalacji.
Wysoka dokładność i stabilność: Zastosowanie polimerowego czujnika pojemnościowego z filtrem siatkowym ze stali nierdzewnej zapewnia wysoką dokładność (±2% dla wilgotności i ±0.3°C dla temperatury) oraz stabilność pomiarów w długim okresie.
Solidna konstrukcja: Obudowa wykonana z poliwęglanu odpornego na promieniowanie UV zapewnia trwałość, a klasa szczelności IP65 chroni elektronikę przed pyłem i wodą.

Szerokie możliwości pomiarowe

Urządzenie zostało zaprojektowane z myślą o kompleksowym monitorowaniu jakości powietrza w systemach HVAC. Umożliwia pomiar kluczowych parametrów, takich jak:

Temperatura (4 konfigurowalne zakresy, np. 0...50°C)
Wilgotność względna (0...100% RH)
Wilgotność bezwzględna (z dwoma ustawialnymi zakresami: 0-50 g/m³ lub 0-80 g/m³)
Entalpia (zakres 0...85 kJ/kg)
Punkt rosy (z dwoma ustawialnymi zakresami: 0...50°C lub -20...80°C)

Dostępne warianty

Czujnik jest dostępny w dwóch wersjach, różniących się długością sondy pomiarowej, aby umożliwić optymalny montaż w kanałach o różnych przekrojach:

22DTH-11M: Sonda o długości 140 mm
22DTH-11Q: Sonda o długości 270 mm

Zawartość zestawu

Wraz z czujnikiem w opakowaniu znajduje się kołnierz montażowy (A-22D-A35), który ułatwia i przyspiesza instalację urządzenia w kanale wentylacyjnym.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 13.5...26.4 V
Pobór mocy AC:	0.8 VA
Pobór mocy DC:	0.4 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	4 wybierane zakresy pomiarowe
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V regulowany zworą
Dane pomiarowe
Wartości pomiarowe:	Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura
Specyfikacja czujnika temperatury
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiaru temperatury (wybierany):	S0: -40...60 °C / -40...160 °F S1: 0...50 °C / 40...140 °F S2: -15...35 °C / 0...100 °F S3: -20...80 °C / 0...200 °F
Dokładność pomiaru temperatury:	±0.3°C @ 25°C [±0.5°F @ 77°F]
Stabilność długoterminowa:	±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F]
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 125 s przy 3 m/s
Specyfikacja czujnika wilgotności
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy wilgotności:	0...100% RH
Zakres pomiarowy wilgotności bezwzględnej:	regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne), 0...80 g/m³
Zakres pomiarowy entalpii:	0...85 kJ/kg
Zakres pomiarowy punktu rosy:	regulacja na przetworniku: 0...50°C [40...140°F] (ustawienie fabryczne), -20...80°C [0...200°F]
Dokładność:	±2% dla 0...80% wilg. wzgl. przy 25°C
Stabilność długoterminowa:	±0.3% RH p.a. @ 21°C @ 50% RH
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 10 s przy 3 m/s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...50°C [-30...120°F]
Wilgotność czynnika:	0...100% RH, dopuszczalna krótkotrwała kondensacja
Temperatura czynnika:	-40...80°C [-40...175°F]
Przepływ powietrza w warunkach roboczych:	maks. 12 m/s
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary i masa
Typ 22DTH-11M - Długość sondy:	140 mm
Typ 22DTH-11M - Masa:	0.14 kg
Typ 22DTH-11Q - Długość sondy:	270 mm
Typ 22DTH-11Q - Masa:	0.20 kg
