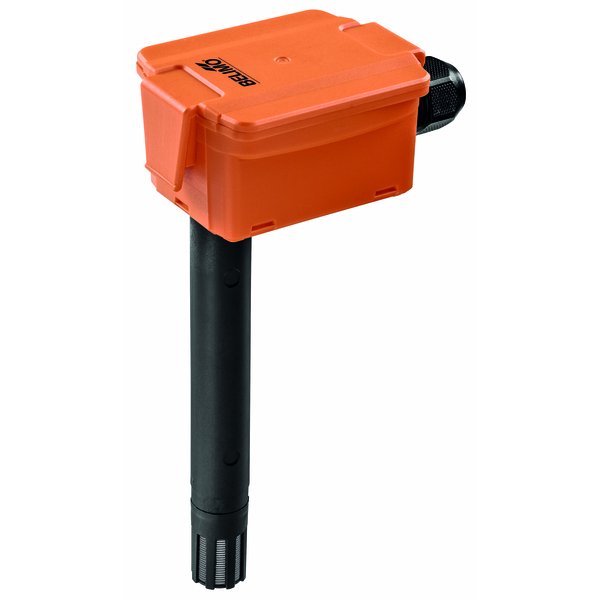

22DTH-11MN
Czujnik kanałowy wilgotności / temperatury aktywny, 0...5 V, 0...10 V, NTC10k Carel (pasywny), Długość sondy 140 mm, Średnica sondy 19.5 mm
Kod produktu: 22DTH-11MN
| Zakres pomiarowy temperatury: | -35...70 °C, 0...50 °C |
| Długość sondy: | 140 mm |
Wszechstronny czujnik kanałowy do systemów wentylacyjnych
Precyzyjny czujnik przeznaczony do montażu w kanałach wentylacyjnych, umożliwiający dokładny pomiar temperatury oraz wilgotności względnej i bezwzględnej. Urządzenie dostarcza aktywny sygnał wyjściowy 0...10 V (lub 0...5 V, wybierany za pomocą zworki), co zapewnia łatwą integrację z większością systemów automatyki budynkowej.
W zależności od konfiguracji, jako główny sygnał wyjściowy można ustawić pomiar entalpii lub temperatury punktu rosy, co zwiększa elastyczność zastosowań. Wybrane modele mogą być również wyposażone w dodatkowe pasywne wyjście do pomiaru temperatury.
Kluczowe cechy produktu
- Wielofunkcyjny pomiar: Urządzenie mierzy temperaturę, wilgotność względną, wilgotność bezwzględną, entalpię oraz punkt rosy.
- Konfigurowalny sygnał wyjściowy: Możliwość wyboru mierzonej wartości (wilgotność, entalpia, punkt rosy) na głównym wyjściu analogowym.
- Wysoka odporność: Solidna obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje ochronę przed pyłem i wodą, co pozwala na montaż w wymagających warunkach.
- Regulowane zakresy pomiarowe: Zakres pomiaru temperatury dla czujnika aktywnego można łatwo skonfigurować za pomocą zworek, wybierając jedno z czterech predefiniowanych ustawień.
- Zaawansowana technologia: W czujniku wilgotności zastosowano polimerowy element pojemnościowy chroniony filtrem siatkowym wykonanym ze stali nierdzewnej.
- Wbudowana dioda LED: Informuje o statusie pracy urządzenia (prawidłowe działanie lub awaria), ułatwiając diagnostykę.
Dostępne warianty
Produkt jest dostępny w różnych wersjach, które różnią się typem pasywnego czujnika temperatury:
- 22DTH-11MM: z czujnikiem NTC10k Pre (10k3)
- 22DTH-11MN: z czujnikiem NTC10k Carel
Konstrukcja i materiały
Obudowa czujnika została wykonana z wytrzymałego poliwęglanu (PC) odpornego na promieniowanie UV. Uszczelka zapewnia szczelność, a dławnica kablowa z odciążeniem gwarantuje pewne i bezpieczne podłączenie przewodów.
Zawartość zestawu
W opakowaniu znajduje się czujnik wraz z kołnierzem montażowym A-22D-A35, co umożliwia szybki i prosty montaż w kanale wentylacyjnym.
| Przegląd typów | |
|---|---|
| Wyjście aktywnego czujnika wilgotności: | 0...5 V, 0...10 V |
| Model 22DTH-11MM, wyjście pasywnego czujnika temperatury: | NTC10k Pre (10k3) |
| Model 22DTH-11MN, wyjście pasywnego czujnika temperatury: | NTC10k Carel |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.8 VA |
| Pobór mocy DC: | 0.4 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Dane pomiarowe | |
| Wartości pomiarowe: | Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres |
| Zakres S0: | -40...60 °C [-40...160 °F] |
| Zakres S1: | 0...50 °C [40...140 °F] |
| Zakres S2: | -15...35 °C [0...100 °F] |
| Zakres S3: | -20...80 °C [0...200 °F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...70°C [-30...160°F] |
| Dokładność pomiaru temperatury: | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 136 s przy 3 m/s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy (wilgotność względna): | 0...100% RH |
| Zakres pomiarowy wilgotności bezwzględnej: | regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne), 0...80 g/m³ |
| Zakres pomiarowy entalpii: | 0...85 kJ/kg |
| Zakres pomiarowy punktu rosy: | regulacja na przetworniku: 0...50°C [40...140°F] (ustawienie fabryczne), -20...80°C [0...200°F] |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 10 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Wilgotność czynnika: | 0...100% RH, dopuszczalna krótkotrwała kondensacja |
| Temperatura czynnika: | -40...80°C [-40...175°F] |
| Przepływ powietrza w warunkach roboczych: | maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary | |
| Długość sondy: | 140 mm |
| Masa: | 0.14 kg |
