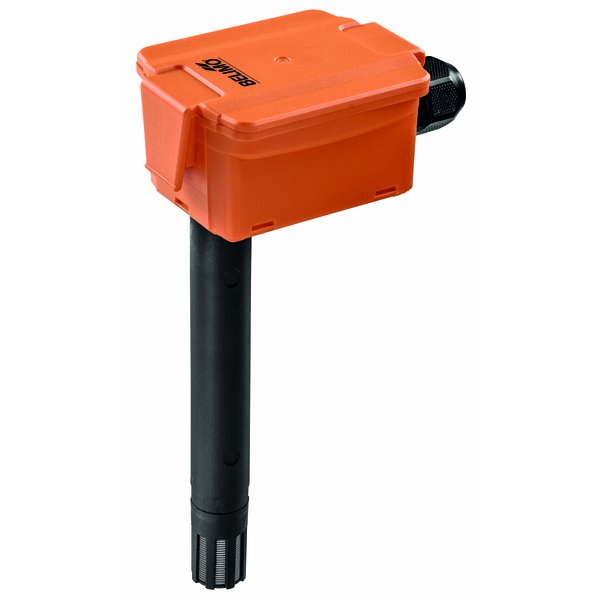

22DTH-13M
| Wartości pomiarowe: | Temperatura, Wilgotność |
| Sygnał wyjściowy: | 4...20 mA |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Długość sondy: | 140 mm, 270 mm |
Zaawansowany czujnik kanałowy wilgotności i temperatury
Aktywny czujnik przeznaczony do precyzyjnego monitorowania warunków w kanałach wentylacyjnych. Urządzenie dokonuje pomiaru wilgotności względnej, bezwzględnej oraz temperatury, dostarczając dane wyjściowe w standardzie 4...20 mA. Cechuje się wysoką elastycznością, umożliwiając konfigurację sygnału wyjściowego do przedstawiania wartości entalpii lub temperatury punktu rosy zamiast wilgotności.
Kluczowe cechy produktu
- Pomiar temperatury, wilgotności względnej i bezwzględnej
- Możliwość wyboru dodatkowych wielkości wyjściowych: entalpia lub punkt rosy
- Cztery konfigurowalne zakresy pomiarowe dla temperatury
- Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X
- Wysokiej jakości polimerowy czujnik pojemnościowy z filtrem ze stali nierdzewnej
- Zasilanie napięciem stałym 24 V DC
Wszechstronność i Precyzja Pomiaru
Urządzenie zostało wyposażone w cztery przełączane zakresy pomiarowe temperatury, co pozwala na dokładne dopasowanie jego charakterystyki do specyficznych wymagań instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Sercem czujnika jest zaawansowany element pomiarowy - polimerowy czujnik pojemnościowy, chroniony przez filtr siatkowy wykonany ze stali nierdzewnej. Zapewnia to nie tylko wysoką dokładność, ale również długoterminową stabilność pomiarów.
Dostępne Wersje Produktu
Czujnik jest dostępny w dwóch wariantach, różniących się długością sondy pomiarowej, aby umożliwić optymalny montaż w kanałach o różnej wielkości:
- 22DTH-13M: Sonda o długości 140 mm
- 22DTH-13Q: Sonda o długości 270 mm
Solidna Konstrukcja
Obudowa czujnika wykonana z wytrzymałego poliwęglanu (PC) jest odporna na promieniowanie UV i zapewnia klasę ochrony IP65 (NEMA 4X). Gwarantuje to niezawodną pracę nawet w wymagających warunkach przemysłowych, chroniąc wewnętrzną elektronikę przed pyłem i wilgocią.
Wskazówki dotyczące Zastosowania
Element pomiarowy wilgotności jest bardzo czuły. Aby zapewnić najwyższą dokładność i żywotność, należy unikać jego dotykania oraz ekspozycji na agresywne substancje chemiczne, takie jak chlor, ozon czy amoniak.
W celu uzyskania najbardziej precyzyjnych wyników, zaleca się dobór zakresu pomiarowego w taki sposób, aby typowe warunki pracy znajdowały się w środkowej części skali. Stabilne napięcie zasilania (±0.2 V) jest kluczowe dla minimalizacji błędów pomiarowych związanych z ciepłem wydzielanym przez elektronikę urządzenia.
Zawartość Zestawu
W opakowaniu wraz z czujnikiem znajduje się niezbędny do instalacji kołnierz montażowy (A-22D-A35), wykonany z tworzywa sztucznego.
| Przegląd typów | |
|---|---|
| Model: | 22DTH-13M |
| Wyjście czujnika temperatury (22DTH-13M): | 4...20 mA |
| Wyjście czujnika wilgotności (22DTH-13M): | 4...20 mA |
| Długość sondy (22DTH-13M): | 140 mm |
| Model: | 22DTH-13Q |
| Wyjście czujnika temperatury (22DTH-13Q): | 4...20 mA |
| Wyjście czujnika wilgotności (22DTH-13Q): | 4...20 mA |
| Długość sondy (22DTH-13Q): | 270 mm |
| Dane elektryczne | |
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 13.5...26.4 V |
| Pobór mocy DC: | 1W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 4 wybierane zakresy pomiarowe |
| Moc wyjściowa prądu: | 2x 4...20 mA, maks. rezystancja 500 Ω |
| Dane pomiarowe | |
| Wartości pomiarowe: | Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres. S0: -40...60 °C (-40...160 °F); S1: 0...50 °C (40...140 °F); S2: -15...35 °C (0...100 °F); S3: -20...80 °C (0...200 °F) |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy: | 0...100% RH |
| Zakres pomiarowy wilgotności bezwzględnej: | regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne), 0...80 g/m³ |
| Zakres pomiarowy entalpii: | 0...85 kJ/kg |
| Zakres pomiarowy punktu rosy: | regulacja na przetworniku: 0...50°C [40...140°F] (ustawienie fabryczne), -20...80°C [0...200°F] |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 10 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Wilgotność czynnika: | 0...100% RH, dopuszczalna krótkotrwała kondensacja |
| Temperatura czynnika: | -40...80°C [-40...175°F] |
| Przepływ powietrza w warunkach roboczych: | maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Części zawarte w zestawie | |
| Część: | Kołnierz montażowy do czujnika kanałowego 19.5 mm, do max. 120°C [248°F], Tworzywo sztuczne (Typ: A-22D-A35) |
| Akcesoria opcjonalne | |
| Akcesorium: | Zapasowy filtr końcówka sondy czujnika, siatka drutowa, Stal nierdzewna (Typ: A-22D-A06) |
| Akcesorium: | Adapter przyłącza flex conduit, M20x1.5, do dławnicy kablowej 1x 6 mm, Wielopak 10 szt. (Typ: A-22G-A01.1) |
| Wymiary | |
| Model: | 22DTH-13M |
| Długość sondy (22DTH-13M): | 140 mm |
| Masa (22DTH-13M): | 0.14 kg |
| Model: | 22DTH-13Q |
| Długość sondy (22DTH-13Q): | 270 mm |
| Masa (22DTH-13Q): | 0.20 kg |
