22DTH-13Q

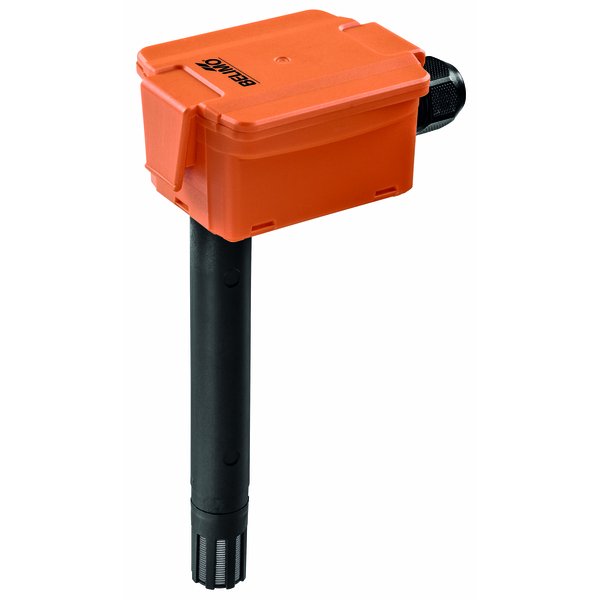

Czujnik kanałowy wilgotności / temperatury aktywny, 4...20 mA, Długość sondy 270 mm, Średnica sondy 19.5 mm
Kod produktu: 22DTH-13Q
| Wartości pomiarowe: | Temperatura, Wilgotność |
| Sygnał wyjściowy: | 4...20 mA |
| Zakres pomiarowy temperatury: | -40...80 °C |
| Długość sondy: | 270 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe |
Kanałowy czujnik wilgotności i temperatury 22DTH-13..
Aktywny czujnik przeznaczony do montażu w kanałach wentylacyjnych, który zapewnia precyzyjne pomiary kluczowych parametrów powietrza. Urządzenie wysyła sygnał w standardzie 4...20 mA, co umożliwia łatwą integrację z systemami automatyki budynkowej. Jego solidna obudowa o klasie szczelności IP65 / NEMA 4X chroni elektronikę przed pyłem i wilgocią.
Czujnik oferuje elastyczność w konfiguracji – jako sygnał wyjściowy, oprócz standardowej wilgotności, można ustawić pomiar entalpii lub temperatury punktu rosy, dostosowując urządzenie do specyficznych wymagań instalacji.
Główne cechy produktu:
- Wszechstronność pomiarów: Urządzenie mierzy temperaturę, wilgotność względną, wilgotność bezwzględną, entalpię oraz punkt rosy.
- Wybieralne zakresy pomiarowe: Czujnik temperatury posiada cztery konfigurowalne zakresy pomiarowe, co pozwala na optymalne dopasowanie do warunków panujących w systemie HVAC.
- Wysoka dokładność: Zapewnia dokładność pomiaru temperatury na poziomie ±0.3°C (przy 25°C) oraz wilgotności ±2% (w zakresie 0...80% RH przy 25°C).
- Zaawansowana technologia: Wykorzystuje polimerowy czujnik pojemnościowy chroniony filtrem siatkowym wykonanym ze stali nierdzewnej, co gwarantuje stabilność i długą żywotność.
- Trwała konstrukcja: Obudowa wykonana z poliwęglanu (PC) jest odporna na promieniowanie UV, zapewniając niezawodność w trudnych warunkach.
- Kompletny zestaw montażowy: W zestawie znajduje się kołnierz montażowy, ułatwiający instalację w kanale wentylacyjnym.
Dostępne warianty:
Czujnik jest oferowany w dwóch wersjach, różniących się długością sondy pomiarowej:
- 22DTH-13M: sonda o długości 140 mm
- 22DTH-13Q: sonda o długości 270 mm
Zastosowanie
Urządzenie zostało zaprojektowane specjalnie do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Dla zapewnienia najwyższej dokładności i żywotności, element pomiarowy wilgotności nie powinien być dotykany ani narażany na działanie agresywnych substancji chemicznych.
| Przegląd typów | |
|---|---|
| Typ 22DTH-13M: | Wyjście temp.: 4...20 mA, Wyjście wilg.: 4...20 mA, Długość sondy: 140 mm, Masa: 0.14 kg |
| Typ 22DTH-13Q: | Wyjście temp.: 4...20 mA, Wyjście wilg.: 4...20 mA, Długość sondy: 270 mm, Masa: 0.20 kg |
| Dane elektryczne | |
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 13.5...26.4 V |
| Pobór mocy DC: | 1W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 4 wybierane zakresy pomiarowe |
| Moc wyjściowa prądu: | 2x 4...20 mA, maks. rezystancja 500 Ω |
| Dane pomiarowe | |
| Wartości pomiarowe: | Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres S0: -40...60 °C [-40...160 °F] S1: 0...50 °C [40...140 °F] S2: -15...35 °C [0...100 °F] S3: -20...80 °C [0...200 °F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy: | 0...100% RH |
| Zakres pomiarowy wilgotności bezwzględnej: | regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne), 0...80 g/m³ |
| Zakres pomiarowy entalpii: | 0...85 kJ/kg |
| Zakres pomiarowy punktu rosy: | regulacja na przetworniku: 0...50°C [40...140°F] (ustawienie fabryczne), -20...80°C [0...200°F] |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 10 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Wilgotność czynnika: | 0...100% RH, dopuszczalna krótkotrwała kondensacja |
| Temperatura czynnika: | -40...80°C [-40...175°F] |
| Przepływ powietrza w warunkach roboczych: | maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Części zawarte w zestawie | |
| Kołnierz montażowy do czujnika kanałowego: | 19.5 mm, do max. 120°C [248°F], Tworzywo sztuczne (Typ: A-22D-A35) |
| Akcesoria opcjonalne | |
| Zapasowy filtr końcówka sondy czujnika: | siatka drutowa, Stal nierdzewna (Typ: A-22D-A06) |
| Adapter przyłącza flex conduit: | M20x1.5, do dławnicy kablowej 1x 6 mm, Wielopak 10 szt. (Typ: A-22G-A01.1) |
