22DTH-15M

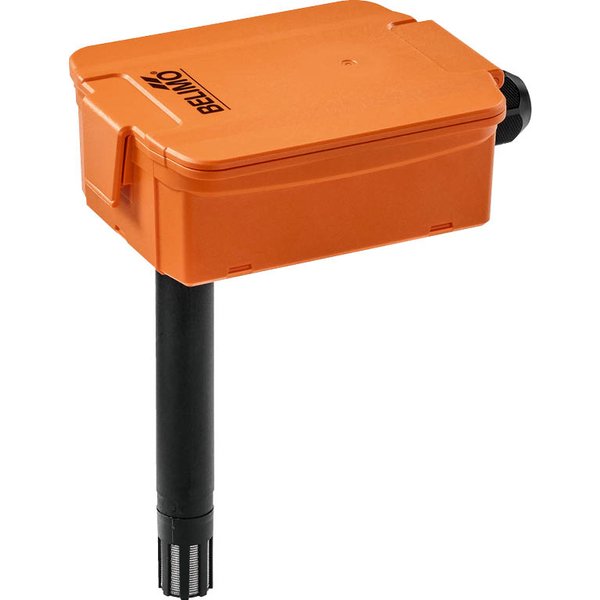

Kanałowy przetwornik wilgotności i temperatury 22DTH-15M Belimo, komunikacja Modbus, długość sondy 140 mm

Producent: Belimo

Kod produktu: 22DTH-15M

Wartości pomiarowe:	Temperatura, Wilgotność
Długość sondy:	140 mm

Zaawansowany czujnik do kanałów wentylacyjnych

Precyzyjny czujnik kanałowy przeznaczony do pomiaru temperatury oraz wilgotności względnej i bezwzględnej w systemach wentylacyjnych. Urządzenie oferuje elastyczność w doborze sygnału wyjściowego – oprócz standardowych wartości wilgotności, może dostarczać dane dotyczące entalpii lub temperatury punktu rosy. Integrację z systemami automatyki budynkowej ułatwia komunikacja poprzez protokół Modbus RTU oraz wbudowane wyjścia analogowe 0...10 V. Solidna obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w trudnych warunkach.

Kluczowe cechy produktu

Wszechstronne pomiary: Urządzenie mierzy temperaturę, wilgotność względną, wilgotność bezwzględną, punkt rosy oraz entalpię.
Podwójne wyjścia: Zintegrowane dwa wyjścia analogowe, konfigurowane zworką jako 0...5 V lub 0...10 V.
Komunikacja cyfrowa: Wyposażony w interfejs Modbus RTU do łatwej integracji z systemami nadrzędnymi.
Wysoka dokładność: Zapewnia precyzyjne pomiary z dokładnością ±0.3°C dla temperatury oraz ±2% dla wilgotności względnej (w zakresie 0...80% przy 25°C).
Trwała konstrukcja: Wykorzystuje polimerowy czujnik pojemnościowy chroniony filtrem siatkowym ze stali nierdzewnej. Obudowa jest odporna na promieniowanie UV.
Wysoka klasa ochrony: Stopień ochrony IP65 zapewnia pełną ochronę przed wnikaniem pyłu i strumieniem wody.

Dostępne warianty

Czujnik dostępny jest w dwóch wersjach, różniących się długością sondy pomiarowej, aby dopasować się do różnych wymiarów kanałów wentylacyjnych:

Model 22DTH-15M: Sonda o długości 140 mm
Model 22DTH-15Q: Sonda o długości 270 mm

Zastosowanie

Czujnik został zaprojektowany do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdzie wymagany jest niezawodny i dokładny pomiar parametrów powietrza w kanale.

Modele produktu
Model:	22DTH-15M
Komunikacja:	Modbus RTU
Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Wyjście aktywnego czujnika wilgotności:	0...5 V, 0...10 V
Długość sondy:	140 mm
Masa:	0.26 kg
Model:	22DTH-15Q
Komunikacja:	Modbus RTU
Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Wyjście aktywnego czujnika wilgotności:	0...5 V, 0...10 V
Długość sondy:	270 mm
Masa:	0.32 kg
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja
Communication:	Modbus RTU
Liczba węzłów Modbus:	patrz opis interfejsu
Dane funkcjonalne
Czynnik:	Powietrze
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Wyjście analogowe:	Sygnał wyjściowy 0...5/10 V regulowany zworą
Wartości pomiarowe:	Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura
Specyfikacja czujnika temperatury
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy:	Regulowany poprzez Modbus (-20...80°C [-5...175°F] ustawienie fabryczne)
Dokładność pomiaru temperatury:	±0.3°C @ 25°C [±0.5°F @ 77°F]
Stabilność długoterminowa:	±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F]
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 125 s przy 3 m/s
Specyfikacja czujnika wilgotności
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy (wilgotność względna):	Regulowany poprzez Modbus (Ustawienie fabryczne: 0...100% wilgotności wzgl.)
Zakres pomiarowy wilgotności bezwzględnej:	Regulowany poprzez Modbus (Ustawienie fabryczne: 0...80 g/m³)
Zakres pomiarowy entalpii:	Regulowany poprzez Modbus (Ustawienie fabryczne: 0...85 kJ/kg)
Zakres pomiarowy punktu rosy:	Regulowany poprzez Modbus (Ustawienie fabryczne: -20...80°C [-5...175°F])
Dokładność:	±2% dla 0...80% wilg. wzgl. przy 25°C
Stabilność długoterminowa:	±0.3% RH p.a. @ 21°C @ 50% RH
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 10 s przy 3 m/s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...50°C [-30...120°F]
Wilgotność czynnika:	0...100% RH, dopuszczalna krótkotrwała kondensacja
Temperatura czynnika:	-40...80°C [-40...175°F]
Przepływ powietrza w warunkach roboczych:	maks. 12 m/s
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
