22DTH-16M

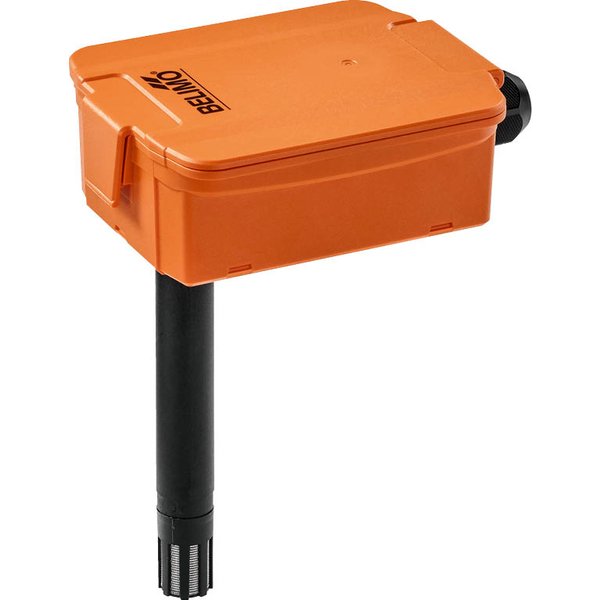

Kanałowy przetwornik wilgotności i temperatury 22DTH-16M Belimo, komunikacja BACnet, długość sondy 140 mm

Producent: Belimo

Kod produktu: 22DTH-16M

Wartości pomiarowe:	Temperatura, Wilgotność
Zakres pomiarowy temperatury:	-40...80 °C
Długość sondy:	140 mm
Dodatkowe funkcje:	2 systemy pomiarowe

Zaawansowany czujnik kanałowy do systemów HVAC

Czujnik 22DTH-16M to specjalistyczne urządzenie zaprojektowane do precyzyjnego monitorowania warunków w kanałach wentylacyjnych. Umożliwia pomiar kluczowych parametrów powietrza, takich jak temperatura, wilgotność względna oraz wilgotność bezwzględna. Dzięki zaawansowanym funkcjom, czujnik potrafi również obliczać i przesyłać wartości entalpii lub temperatury punktu rosy, dostarczając kompleksowych danych dla systemów zarządzania budynkiem.

Kluczowe cechy i zastosowanie

Wszechstronne pomiary: Urządzenie mierzy temperaturę, wilgotność względną i bezwzględną, a także udostępnia obliczone wartości entalpii i punktu rosy.
Podwójne wyjścia sygnału: Zintegrowana komunikacja cyfrowa przez protokół BACnet MS/TP oraz dwa konfigurowalne wyjścia analogowe 0...10 V (lub 0...5 V) zapewniają elastyczność i kompatybilność z różnymi systemami automatyki.
Wysoka dokładność: Czujnik temperatury charakteryzuje się dokładnością ±0.3°C, a czujnik wilgotności ±2% w zakresie 0...80% RH, co gwarantuje wiarygodne odczyty.
Trwała i szczelna konstrukcja: Obudowa o klasie szczelności IP65 / NEMA 4X, wykonana z odpornego na promieniowanie UV poliwęglanu, chroni elektronikę przed kurzem i wilgocią.
Zaawansowana technologia sensora: W urządzeniu zastosowano polimerowy czujnik pojemnościowy, chroniony filtrem siatkowym wykonanym ze stali nierdzewnej, co zapewnia jego długą żywotność i stabilność pomiarów.

Konfiguracja i obsługa

Czujnik dostarczany jest z fabrycznymi ustawieniami, gotowy do pracy zaraz po montażu. Zakresy pomiarowe mogą być łatwo modyfikowane poprzez sieć BACnet. Dodatkowo, istnieje możliwość konfiguracji urządzenia za pomocą dedykowanej aplikacji mobilnej Belimo Duct Sensor Assistant App (wymagany opcjonalny adapter Bluetooth A-22G-A05).

Zawartość zestawu

Czujnik kanałowy 22DTH-16M
Kołnierz montażowy A-22D-A35
Dławnica kablowa z odciążeniem przewodu

Przegląd typów
Typ:	22DTH-16M
Communication:	BACnet MS/TP
Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Wyjście aktywnego czujnika wilgotności:	0...5 V, 0...10 V
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Communication:	BACnet MS/TP
Dane funkcjonalne
Czynnik:	Powietrze
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Dane pomiarowe
Wartości pomiarowe:	Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura
Specyfikacja aktywnego czujnika temperatury
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy:	Regulowany poprzez BACnet; -20...80°C [-5...175°F] (ustawienie fabryczne)
Dokładność pomiaru temperatury:	±0.3°C @ 25°C [±0.5°F @ 77°F]
Stabilność długoterminowa:	±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F]
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 125 s przy 3 m/s
Specyfikacja czujnika wilgotności
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy (wilgotności wzgl.):	Regulowany poprzez BACnet; Ustawienie fabryczne: 0...100% wilgotności wzgl.
Zakres pomiarowy wilgotności bezwzględnej:	Regulowany poprzez BACnet; Ustawienie fabryczne: 0...80 g/m³
Zakres pomiarowy entalpii:	Regulowany poprzez BACnet; Ustawienie fabryczne: 0...85 kJ/kg
Zakres pomiarowy punktu rosy:	Regulowany poprzez BACnet; Ustawienie fabryczne: -20...80°C [-5...175°F]
Dokładność:	±2% dla 0...80% wilg. wzgl. przy 25°C
Stabilność długoterminowa:	±0.3% RH p.a. @ 21°C @ 50% RH
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 10 s przy 3 m/s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-35...50°C [-30...120°F]
Wilgotność czynnika:	Dopuszczalna krótkotrwała kondensacja
Temperatura czynnika:	-40...80°C [-40...175°F]
Przepływ powietrza w warunkach roboczych:	maks. 12 m/s
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary
Długość sondy:	140 mm
Masa:	0.26 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
