22DTM-1106
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Długość sondy: | 180 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne kasowanie |
| Rodzaj wyświetlacza: | LCD |

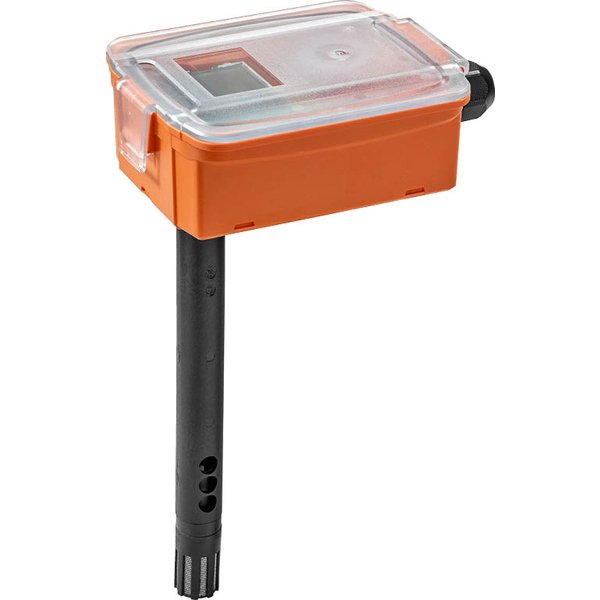

Wielofunkcyjny czujnik kanałowy
Prezentowany produkt to zaawansowany, aktywny czujnik przeznaczony do montażu w kanałach wentylacyjnych. Umożliwia precyzyjny pomiar kluczowych parametrów powietrza: stężenia dwutlenku węgla (CO₂), temperatury oraz wilgotności. Urządzenie dostarcza sygnały wyjściowe w standardzie 0...10 V lub 0...5 V, które można łatwo dostosować za pomocą zworki. Całość zamknięta jest w wytrzymałej obudowie o klasie szczelności IP65 / NEMA 4X, co gwarantuje niezawodność w trudnych warunkach.
Stabilny i precyzyjny pomiar CO₂
Czujnik wykorzystuje nowoczesną, dwukanałową technologię niedyspersyjnej absorpcji podczerwieni (NDIR) do mierzenia stężenia CO₂. W odróżnieniu od standardowych rozwiązań, technologia ta skutecznie kompensuje efekty starzenia się podzespołów, co minimalizuje zjawisko dryftu pomiarowego. Dzięki temu urządzenie zapewnia wysoką stabilność długoterminową i nie wymaga regularnej kalibracji z wykorzystaniem świeżego powietrza, co czyni go idealnym do zastosowań wymagających ciągłej pracy.
Kompleksowa analiza parametrów powietrza
Urządzenie nie ogranicza się jedynie do podstawowych pomiarów. Jest w stanie monitorować i przekazywać szeroki zakres danych dotyczących jakości i właściwości powietrza, w tym:
- Stężenie CO₂
- Temperatura
- Wilgotność względna
- Wilgotność bezwzględna
- Punkt rosy
- Entalpia
Wytrzymała konstrukcja do wymagających zastosowań
Obudowa czujnika została wykonana z trwałego poliwęglanu (PC) odpornego na promieniowanie UV, a uszczelka zapewnia wysoką klasę ochrony IP65 (NEMA 4X). Dzięki temu czujnik jest chroniony przed pyłem i strumieniami wody, co pozwala na jego instalację w wymagających środowiskach przemysłowych i komercyjnych.
Opcjonalny wyświetlacz LCD
Wybrane modele czujnika są dostępne z wbudowanym, podświetlanym wyświetlaczem LCD. Umożliwia on bezpośredni odczyt mierzonych wartości (CO₂, temperatury i wilgotności). Wyświetlacz posiada również funkcję barwnej sygnalizacji, która może wizualnie informować o przekroczeniu ustalonych progów, ułatwiając szybką ocenę stanu jakości powietrza.
Zastosowanie i montaż
Czujnik został zaprojektowany z myślą o zastosowaniu w stacjonarnych instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja). Montaż i podłączenie elektryczne powinny być wykonywane przez wykwalifikowany personel, zgodnie z obowiązującymi normami i przepisami bezpieczeństwa. Aby zapewnić optymalne działanie, powietrze w kanale powinno być wolne od kurzu i innych zanieczyszczeń.
| Przegląd typów | |
|---|---|
| Typ 22DTM-11: | |
| Wyjście aktywnego czujnika CO₂: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika wilgotności: | 0...5 V, 0...10 V |
| Rodzaj wyświetlacza: | - |
| Typ 22DTM-1106: | |
| Wyjście aktywnego czujnika CO₂: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika wilgotności: | 0...5 V, 0...10 V |
| Rodzaj wyświetlacza: | LCD |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 3 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Sygnał wyjściowy 0...5/10 V regulowany zworą |
| Wskaźnik: | LCD, 29x35 mm z podświetleniem |
| Wartości pomiarowe: | CO₂, temperatura, wilgotność wzgl., wilgotność bezwzględna, punkt rosy, entalpia |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm; Z A-22G-A05: 0...5000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy: | 0...100% RH |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 10 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | 0...100% RH, dopuszczalna krótkotrwała kondensacja |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa (Pokrywa): | PC, pomarańczowa |
| Obudowa (Spód): | PC, pomarańczowy |
| Obudowa (Uszczelka): | NBR70, czarna |
| Obudowa (Odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary | |
| Długość sondy: | 180 mm |
| Masa (22DTM-11): | 0.28 kg |
| Masa (22DTM-1106): | 0.30 kg |
