22DTM-15
| Zakres pomiarowy temperatury: | 0...50 °C |
| Długość sondy: | 180 mm |
| Dodatkowe funkcje: | Automatyczne kasowanie |

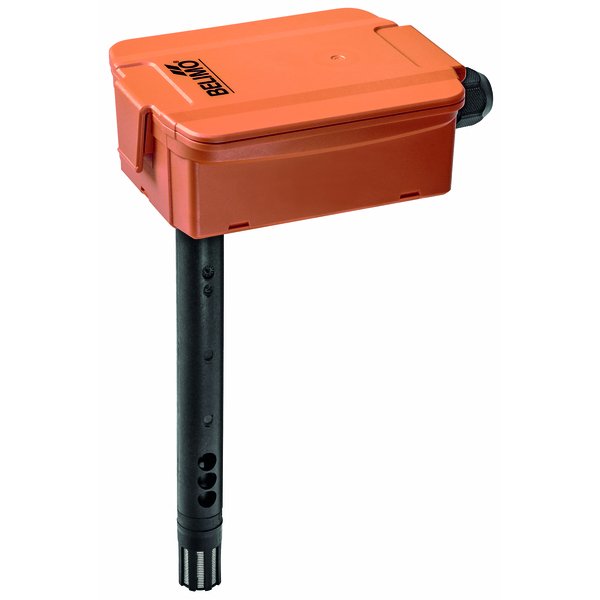

Wszechstronny czujnik kanałowy 22DTM-15
Kanałowy czujnik 22DTM-15 to zaawansowane urządzenie przeznaczone do precyzyjnego monitorowania jakości powietrza w systemach wentylacyjnych. Integruje w sobie pomiar stężenia dwutlenku węgla (CO₂), temperatury oraz wilgotności. Dzięki komunikacji Modbus RTU oraz wbudowanym wyjściom analogowym 0...10 V, czujnik łatwo integruje się z nowoczesnymi systemami automatyki budynkowej. Solidna obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność w trudnych warunkach.
Kluczowe cechy produktu
- Kompleksowy pomiar: Urządzenie mierzy stężenie CO₂, temperaturę, wilgotność względną i bezwzględną, punkt rosy oraz entalpię.
- Podwójna technologia pomiaru CO₂: Wykorzystuje niedyspersyjną absorpcję podczerwieni (NDIR) w systemie dwukanałowym, co zapewnia wysoką dokładność i stabilność długoterminową.
- Elastyczne wyjścia sygnałowe: Posiada dwa aktywne wyjścia napięciowe, które można skonfigurować jako 0...5 V lub 0...10 V za pomocą zworki.
- Komunikacja cyfrowa: Zintegrowany interfejs Modbus RTU umożliwia łatwe podłączenie do systemów nadrzędnych i cyfrowy odczyt wartości pomiarowych.
- Wysoka klasa ochrony: Obudowa o stopniu ochrony IP65 chroni elektronikę przed pyłem i wilgocią.
Niezawodny pomiar CO₂ dzięki technologii dwukanałowej
Technologia dwukanałowa (NDIR) minimalizuje zjawisko dryftu, które naturalnie występuje w czujnikach CO₂ z upływem czasu. Poprzez kompensację efektów starzenia się komponentów, urządzenie zapewnia stabilne i dokładne pomiary przez długi czas, bez konieczności regularnej kalibracji świeżym powietrzem. Jest to idealne rozwiązanie do zastosowań wymagających ciągłej i bezobsługowej pracy. Zalecana jest ponowna kalibracja po 5 latach eksploatacji.
Precyzyjny pomiar temperatury i wilgotności
Czujnik wykorzystuje polimerowy element pojemnościowy do pomiaru wilgotności, zapewniając dokładność ±2% w zakresie 0...80% RH. Pomiar temperatury charakteryzuje się dokładnością ±0.3°C przy 25°C. Oba parametry, podobnie jak wartości pochodne (punkt rosy, entalpia), mogą być odczytywane i konfigurowane poprzez interfejs Modbus.
Wytrzymała konstrukcja
Obudowa czujnika wykonana jest z odpornego na promieniowanie UV poliwęglanu (PC). Zapewnia to niezawodną ochronę elektroniki i pozwala na montaż w wymagających warunkach. Sonda pomiarowa wykonana jest z materiału PA6.
Nowoczesna konfiguracja
Konfiguracja i serwisowanie czujnika mogą odbywać się bezprzewodowo za pomocą dedykowanej aplikacji mobilnej Belimo Duct Sensor Assistant App (dostępnej na smartfony) oraz opcjonalnego adaptera Bluetooth (A-22G-A05). Umożliwia to łatwe dostosowanie parametrów pracy urządzenia bezpośrednio na obiekcie.
Zawartość zestawu
- Czujnik 22DTM-15
- Kołnierz montażowy do kanału
- Dławnica kablowa z odciążeniem
| Przegląd typów | |
|---|---|
| Typ: | 22DTM-15 |
| Communication: | Modbus RTU |
| Wyjście aktywnego czujnika CO₂: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Dane techniczne | |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla 2x ø6 mm |
| Komunikacja po szynie danych | |
| Communication: | Modbus RTU |
| Liczba węzłów: | Modbus |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm, Z A-22G-A05: 0...5000 ppm, Po szynie Modbus: 0...10000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | Regulowany poprzez Modbus, Ustawienie fabryczne: 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy: | Regulowany poprzez Modbus, Ustawienie fabryczne: 0...100% wilgotności wzgl. |
| Zakres pomiarowy wilgotności bezwzględnej: | Regulowany poprzez Modbus, Ustawienie fabryczne: 0...50 g/m³ |
| Zakres pomiarowy entalpii: | Regulowany poprzez Modbus, Ustawienie fabryczne: 0...85 kJ/kg |
| Zakres pomiarowy punktu rosy: | Regulowany poprzez Modbus, Ustawienie fabryczne: 0...50°C [-30...120°F] |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 10 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa: | Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary | |
| Długość sondy: | 180 mm |
| Masa: | 0.28 kg |
